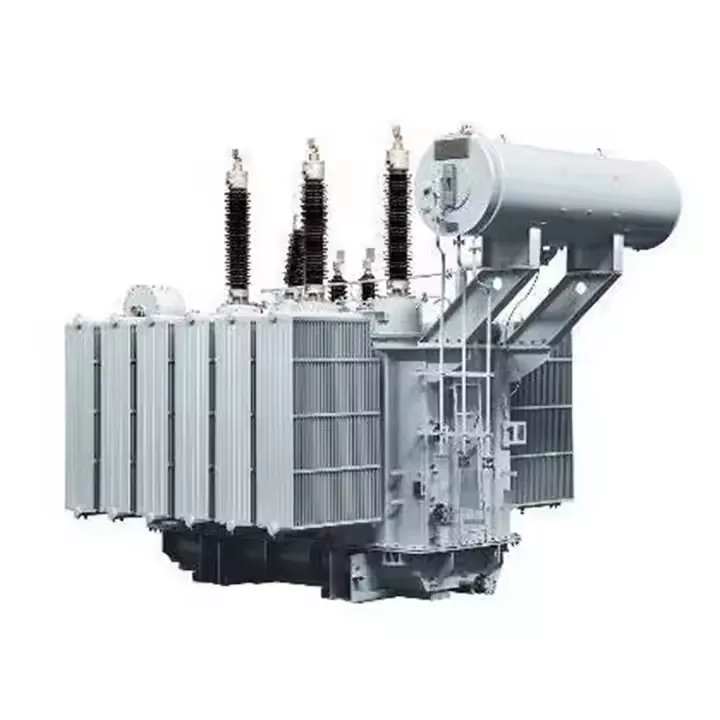

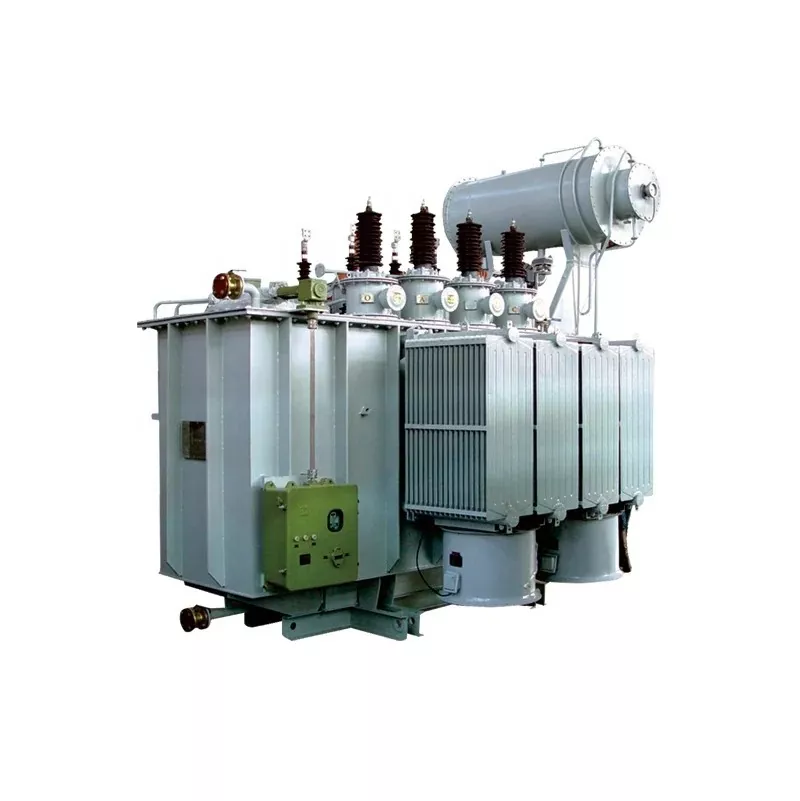

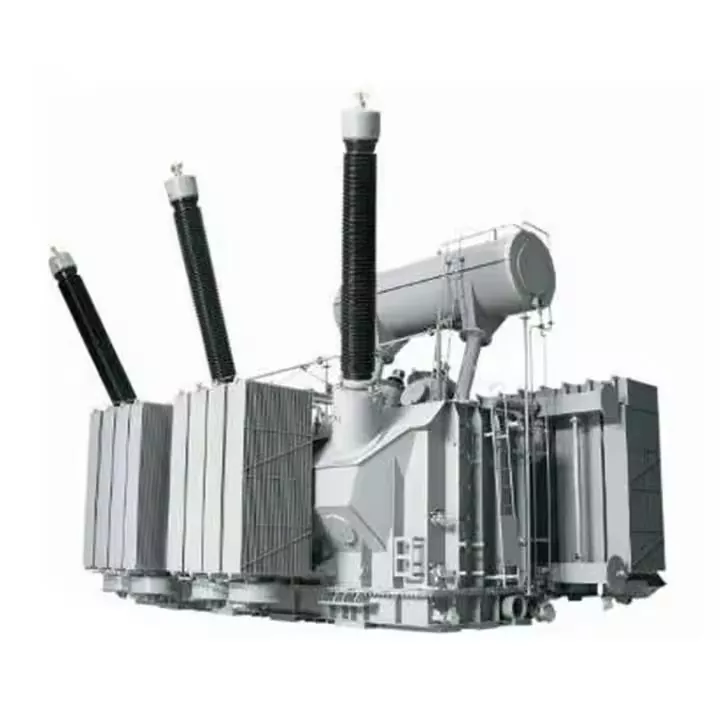

132kv 110kv 50mva 125mva Μετασχηματιστής βυθισμένος σε λάδι

Κατασκευασμένος στο εργοστάσιο του Lugao στην Κίνα, είμαστε ένας αναγνωρισμένος κατασκευαστής και προμηθευτής μετασχηματιστών βυθισμένου σε λάδι 132kv 110kv 50mva 125mva, παρακολουθώντας σχολαστικά κάθε βήμα της παραγωγής για να εξασφαλίσουμε ποιότητα και σαφή τιμολόγηση, παρέχοντας στους πελάτες μας οικονομικές λύσεις. 132kv 110kv 50mva 125mva Ο μετασχηματιστής βυθισμένου σε λάδι πραγματοποιεί μετατροπή τάσης και διαχείριση φορτίου για το δίκτυο πόλεων. Η επιλεγμένη χωρητικότητα ποικίλλει σε διαφορετικές περιοχές και όσο μεγαλύτερη είναι η χωρητικότητα, τόσο πιο ισχυρή ψύξη απαιτείται με την προσθήκη ανεμιστήρων. Το περίβλημα είναι εξοπλισμένο με εξοπλισμό μείωσης θορύβου για την αποφυγή υπερβολικού θορύβου κατά τη λειτουργία και η Lugao Power Co., Ltd ακολουθεί αυστηρά τα διεθνή πρότυπα σχεδιασμού και κάθε στάδιο παραγωγής είναι εξοπλισμένο με επαγγελματικά όργανα ποιοτικού ελέγχου. Η γραμμή παραγωγής είναι εξοπλισμένη με επαγγελματικά όργανα ελέγχου ποιότητας. Οι λεπτομέρειες συλλαμβάνονται αυστηρά στη γραμμή παραγωγής, γεγονός που δημιουργεί μια καλή εικόνα για το Made in China.

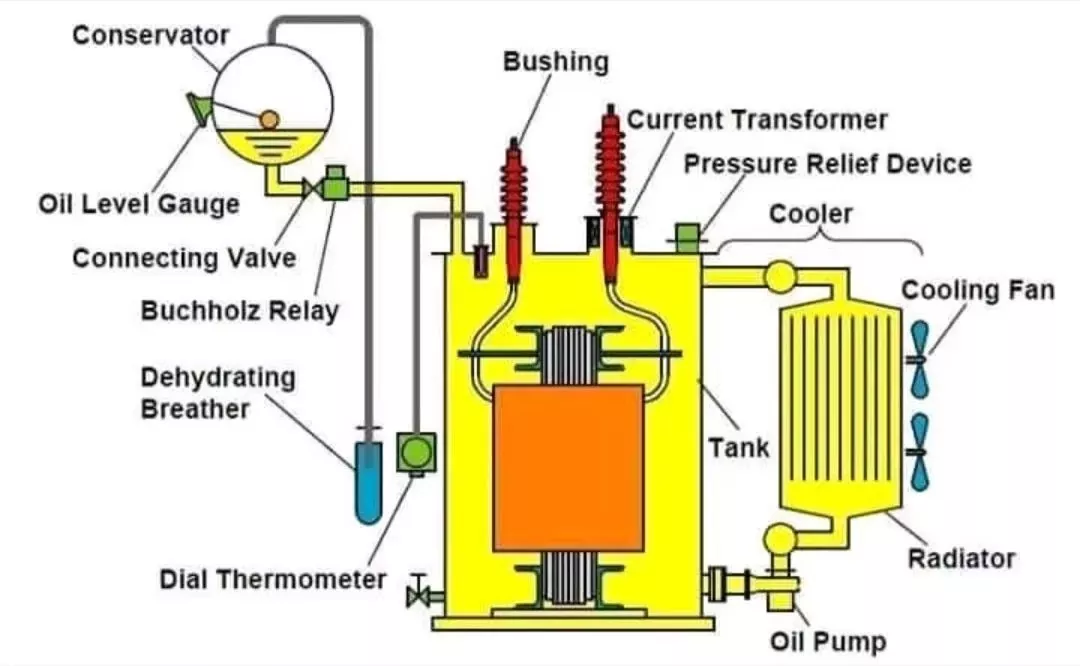

Όσον αφορά τα υλικά, ο μετασχηματιστής 132 kv 110 kv χρησιμοποιεί φύλλα πυριτίου υψηλής διαπερατότητας και είναι 100 τοις εκατό εξ ολοκλήρου τυλιγμένο από χαλκό. Όσον αφορά την ψύξη, χρησιμοποιούνται 4-5 σετ ανεμιστήρων για χωρητικότητα 50MVA και 8 σετ ανεμιστήρων για χωρητικότητα 125MVA. Το μονωτικό μέσο είναι ένας συνδυασμός μονωτικού χαρτιού και συνθετικού ελαίου εστέρα, όπως και το χωρητικό περίβλημα. Η θερμοκρασία λαδιού και η στάθμη λαδιού παρακολουθούνται σε πραγματικό χρόνο από αισθητήρες. Ομετασχηματιστήςείναι επίσης εξοπλισμένο με προστατευτικές συσκευές όπως βαλβίδες εκτόνωσης πίεσης και φίλτρα λαδιού. Προσεκτικός σχεδιασμός με κάθε λεπτομέρεια. Ο μετασχηματιστής 50mva 125mva χρησιμοποιεί λάδι μετασχηματιστή για ψύξη και μόνωση, το λάδι βυθίζει ολόκληρο τον πυρήνα και τις περιελίξεις, γεγονός που επιτρέπει την πιο ομοιόμορφη απαγωγή της θερμότητας, το λάδι μεταφέρεται φυσικά όταν θερμαίνεται και στέλνει τη θερμότητα που παράγεται από τις περιελίξεις και τον πυρήνα στις καταβόθρες θερμότητας χωρίς εντοπισμό. Το λάδι μετασχηματιστή μπορεί επίσης να σβήσει γρήγορα το τόξο υπό αποσύνθεση σε υψηλή θερμοκρασία, εμποδίζοντας την εμφάνιση σφαλμάτων από την πηγή. Το κέλυφος του μετασχηματιστή υψηλής χωρητικότητας έχει πολύ υψηλό επίπεδο προστασίας, το οποίο μπορεί να αντιμετωπίσει κάθε είδους ακραία καιρικά φαινόμενα και να εμποδίσει τους εξωτερικούς ρύπους.

Παράμετρος

Βαθμολογήθηκε Ικανότητα (kva)	HV (kV)	HV Τρύπημα Σειρές	LV (kV)	Διάνυσμα- ομάδα	Σύντομη - Κύκλωμα Impenda nce	Χωρίς φορτίο Απώλεια	Κατά τη φόρτωση  Απώλεια	Χωρίς φορτίο Ρεύμα (%)
6300	63 66 69 110 132 138 220 ή άλλοι	±8×1,25 % ή άλλα	6.3 6.6 10.5 11 33 69 ή άλλοι	YNd11 YNyn0 ή άλλοι	10-14	9.4	34	0,63
8000						11.2	40.4	0,63
10000						13.1	47.6	0,75
12500						15.4	56,5	0,53
16000						18.5	69,5	0,49
20000						21.8	84.2	0,49
25000						25.6	99,5	0.4
31500						30.4	120	0.4
40000						36.2	140.3	0,39
50000						42.6	174,3	0,39
63000						52	210	0,39
75000						60	238	0,49
90000						69	274	0,49
120000						85	328	0,46
150000						101	385	0,42
160000						105	404	0,42
180000						115	436	0,42
240000						144	539	0.4

Λειτουργικό περιβάλλον:

1. Τυπική θερμοκρασία λειτουργίας: -30°C έως +40°C. Όταν η θερμοκρασία υπερβαίνει τους 40°C, η μονάδα πρέπει να λειτουργεί σε λειτουργία μείωσης φορτίου.

2. Τυπικό υψόμετρο λειτουργίας: Κάτω από 1.000 μέτρα.

3. Τυπική υγρασία λειτουργίας: Ημερήσιος μέσος όρος ≤95%, μηνιαίος μέσος όρος ≤90%.

4. Κατά την εγκατάσταση, βεβαιωθείτε ότι η γωνία κλίσης δεν υπερβαίνει τις 15°.

5. Επιθεωρείτε τακτικά το μετρητή στάθμης λαδιού, την ποιότητα του λαδιού και το περιβάλλον.

6. Κρατήστε τον βυθισμένο σε λάδι μετασχηματιστή μακριά από εύφλεκτες περιοχές, ζώνες ηλεκτρομαγνητικών παρεμβολών και άλλες θέσεις που μπορεί να επηρεάσουν τη λειτουργία του μετασχηματιστή.

Χαρακτηριστικά

1. Η LUGAO κατασκευάζει μετασχηματιστές λαδιού 132 kV, 110 kV, 50 MVA και 125 MVA με εξαιρετική απόδοση απαγωγής θερμότητας. Το λάδι μετασχηματιστή απορροφά γρήγορα τη θερμότητα που παράγεται από τις περιελίξεις και τον πυρήνα και την κυκλοφορεί μέσω του εναλλάκτη θερμότητας.

2. Ισχυρή μονωτική ικανότητα. Το μονωτικό λάδι μπορεί να απομονώσει αποτελεσματικά τις εσωτερικές εκκενώσεις.

3. Μεγάλη διάρκεια ζωής. Το λάδι μετασχηματιστή μπορεί να προστατεύσει τον πυρήνα και τις περιελίξεις και να επιβραδύνει την οξείδωση.

4. Ισχυρή περιβαλλοντική προσαρμοστικότητα. Η σφραγισμένη δεξαμενή λαδιού μπορεί να μπλοκάρει τις εξωτερικές ακαθαρσίες.

5.Οι μετασχηματιστές της LUGAO κατασκευάζονται χρησιμοποιώντας εξαρτήματα και υλικά υψηλής ποιότητας για να εξασφαλίσουν σταθερή παροχή ρεύματος.

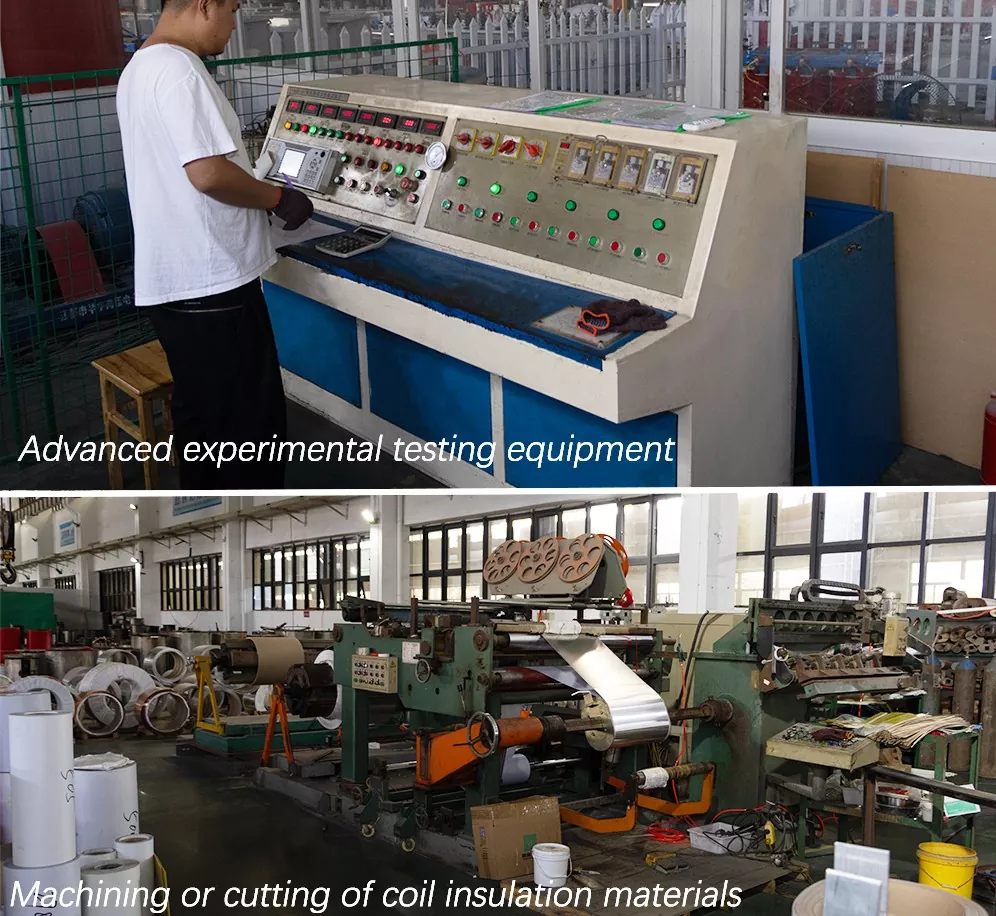

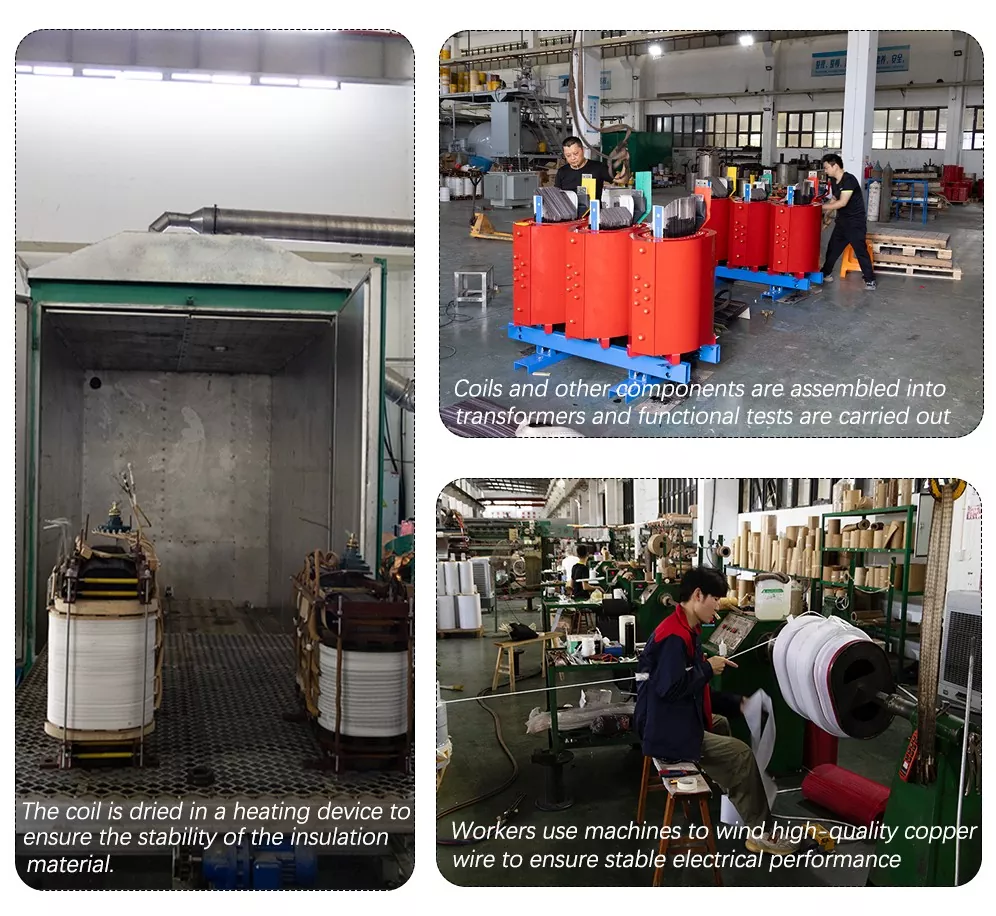

Το εργοστάσιό μας

Μεταφορά
