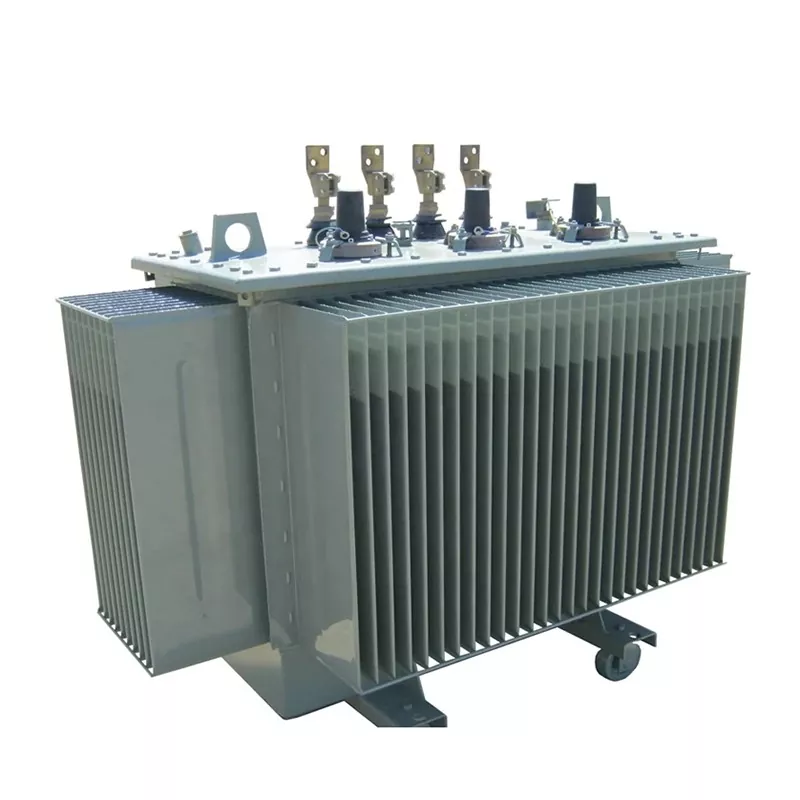

Μετασχηματιστής ρύθμισης 35kv χαμηλών απωλειών και φορτίου

ΟΜετασχηματιστής ρύθμισης χαμηλών απωλειών και φορτίου 35 kVείναι ένας μετασχηματιστής ισχύος μέσης τάσης σχεδιασμένος για σταθερό έλεγχο τάσης σε συστήματα διανομής και υποσταθμών. Ενσωματώνει έναεναλλάκτης βρύσης σε φορτίο (OLTC)που επιτρέπει τη ρύθμιση της τάσης ενώ ο μετασχηματιστής λειτουργεί, εξασφαλίζοντας συνεχή τροφοδοσία χωρίς διακοπή. Η Lugao Power Co., Ltd. κατασκευάζει υψηλής ποιότηταςμετασχηματιστέςχρησιμοποιώντας πυρήνες υψηλής ποιότητας από χάλυβα πυριτίου, αξιόπιστες περιελίξεις και μονωτικό λάδι μετασχηματιστή για να επιτύχετεχαμηλή απώλεια ενέργειας, υψηλή απόδοση και μεγάλη διάρκεια ζωής. Αυτοί οι μετασχηματιστές χρησιμοποιούνται ευρέως σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και βιομηχανικά δίκτυα διανομής ηλεκτρικής ενέργειας.

Παράμετρος

Χωρητικότητα y	GB/20052-2020			αντίσταση τάσης (%)	χωρίς φορτίο ρεύμα (%)	Ομάδα διανυσμάτων	Επέκταση δ Conne δράση
	(S13)
	απώλεια χωρίς φορτίο	απώλεια φορτίου
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 Ή Dyn11	±2*2. 5% OR±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Πώς λειτουργεί ένας μετασχηματιστής ρύθμισης χαμηλών απωλειών και φορτίου 35 kV;

ΟΜετασχηματιστής ρύθμισης χαμηλών απωλειών και φορτίου 35 kVλειτουργεί με βάση την ηλεκτρομαγνητική επαγωγή ενώ ενσωματώνει ένα σύστημα OLTC για τη ρύθμιση των επιπέδων τάσης κατά τη λειτουργία.

Αρχή Εργασίας

• Η ηλεκτρική ενέργεια μεταφέρεται μεταξύ των περιελίξεων μέσω ηλεκτρομαγνητικής επαγωγής.
• Ο μηχανισμός OLTC αλλάζει τη θέση της βρύσης του μετασχηματιστή χωρίς να διακόπτει την παροχή ρεύματος.
• Το λάδι μετασχηματιστή κυκλοφορεί μέσα στη δεξαμενή για να διαχέει τη θερμότητα και να παρέχει μόνωση.
• Το ψυγείο απελευθερώνει θερμότητα στον περιβάλλοντα αέρα για να διατηρεί την ασφαλή θερμοκρασία λειτουργίας.

Κύρια σενάρια εφαρμογής

ΟΜετασχηματιστής ρύθμισης χαμηλών απωλειών και φορτίου 35 kVχρησιμοποιείται ευρέως σε συστήματα ισχύος μέσης τάσης όπου η σταθερή τάση και η αξιόπιστη παροχή ρεύματος είναι κρίσιμα.

• Σταθμοί παραγωγής ηλεκτρικής ενέργειας
• Ηλεκτρικοί υποσταθμοί
• Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας
• Αστικά δίκτυα ηλεκτρικής ενέργειας
• Μεταλλεία και βαριά βιομηχανία
• Συνδέσεις δικτύου ανανεώσιμων πηγών ενέργειας

Πλεονεκτήματα του On Load Tap Changer Transformer

• Συνεχής ρύθμιση τάσηςχωρίς διακοπή της παροχής ρεύματος.
• Βελτιωμένη σταθερότητα δικτύουγια συνθήκες μεταβαλλόμενου φορτίου.
• Μικρότερη απώλεια ενέργειαςλόγω του βελτιστοποιημένου σχεδιασμού του μετασχηματιστή.
• Μεγαλύτερη διάρκεια ζωήςμε υψηλής ποιότητας μόνωση και ψύξη λαδιού.
• Αξιόπιστη απόδοσησε πολύπλοκα δίκτυα διανομής ηλεκτρικής ενέργειας.

Διαφορά μεταξύ OLTC και Off Load Tap Changer

Χαρακτηριστικό	Μετασχηματιστής OLTC	Off Load Πατήστε Changer
Ρύθμιση τάσης	Ρυθμιζόμενο κατά τη λειτουργία	Απαιτεί τερματισμό λειτουργίας
Διακοπή παροχής ρεύματος	Καμία διακοπή	Πρέπει να αποσυνδεθεί το ρεύμα
Εφαρμογή	Μεγάλα δίκτυα, υποσταθμοί	Μικρά ή σταθερά συστήματα φορτίου
Λειτουργική ευελιξία	Ψηλά	Περιωρισμένος

Γιατί να χρησιμοποιήσετε μετασχηματιστή ρύθμισης χαμηλών απωλειών και φορτίου 35 kV;

• Διατηρώσταθερή τάση εξόδουσε περιβάλλοντα κυμαινόμενου φορτίου.
• Περιορίζωαπώλειες ενέργειας και λειτουργικό κόστος.
• Βελτιώαξιοπιστία και αποτελεσματικότητα του συστήματος ισχύος.
• Κατάλληλο γιασύγχρονα έξυπνα δίκτυα και βιομηχανικά συστήματα ισχύος.
• Εξασφαλίστε αδιάλειπτη τροφοδοσία ρεύματος κατά τις ρυθμίσεις τάσης.

Συντήρηση μετασχηματιστή ισχύος OLTC

• Ελέγχετε τακτικά τη στάθμη λαδιού του μετασχηματιστή και την ποιότητα του λαδιού.
• Επιθεωρήστε τον μηχανισμό OLTC για ομαλή λειτουργία μεταγωγής.
• Παρακολουθήστε τη θερμοκρασία λειτουργίας και τις συνθήκες φορτίου.
• Βεβαιωθείτε ότι το ψυγείο και το σύστημα ψύξης παραμένουν ανεμπόδιστα.
• Πραγματοποιήστε περιοδικές δοκιμές μόνωσης και ηλεκτρισμού.

Γιατί να επιλέξετεΛουγκάο?

• Επαγγελματικός κατασκευαστής μετασχηματιστών ρύθμισης χαμηλών απωλειών και φορτίου 35 kvμε πολυετή εμπειρία στον κλάδο.
• Υψηλής ποιότητας πρώτες ύλεςσυμπεριλαμβανομένων των φύλλων από χάλυβα πυριτίου και των περιελίξεων υψηλής ποιότητας.
• Σχεδιασμός χαμηλών απωλειών και ενεργειακά αποδοτικόςγια τη μείωση του λειτουργικού κόστους.
• Αυστηρά διεθνή πρότυπα δοκιμώνεξασφαλίζοντας αξιόπιστη απόδοση.
• Γρήγορη παράδοσημε ελάχιστη παραγγελία μιας μονάδας.
• Επαγγελματική τεχνική υποστήριξη και εξυπηρέτηση μετά την πώληση.
• Προϊόντα που εξάγονται σεΚεντρική Ασία, Αφρική και άλλες παγκόσμιες αγορές.

FAQ

Ποια είναι η τυπική διάρκεια ζωής ενός μετασχηματιστή ρύθμισης χαμηλών απωλειών και φορτίου 35 kV;

Με την κατάλληλη συντήρηση, ο μετασχηματιστής μπορεί να λειτουργήσει αξιόπιστα για περισσότερα από 25 χρόνια.

Ποια μέθοδος ψύξης χρησιμοποιείται;

Ομετασχηματιστήςχρησιμοποιεί ψύξη βυθισμένη στο λάδι.Μεταφορές λαδιού μετασχηματιστήθερμότητα από τις περιελίξεις και τον πυρήνα στο ψυγείο για αποτελεσματική απαγωγή θερμότητας.

Μπορεί να ρυθμιστεί η τάση κατά τη λειτουργία;

Ναί. Το σύστημα OLTC επιτρέπει τη ρύθμιση της τάσης χωρίς διακοπή της παροχής ρεύματος.

Ποιες βιομηχανίες χρησιμοποιούν συνήθως αυτόν τον μετασχηματιστή;

Οι επιχειρήσεις κοινής ωφελείας, οι υποσταθμοί, οι βαριές βιομηχανίες, οι εργασίες εξόρυξης και τα έργα ανανεώσιμων πηγών ενέργειας χρησιμοποιούν συνήθως τοΜετασχηματιστής ρύθμισης χαμηλών απωλειών και φορτίου 35 kV.
