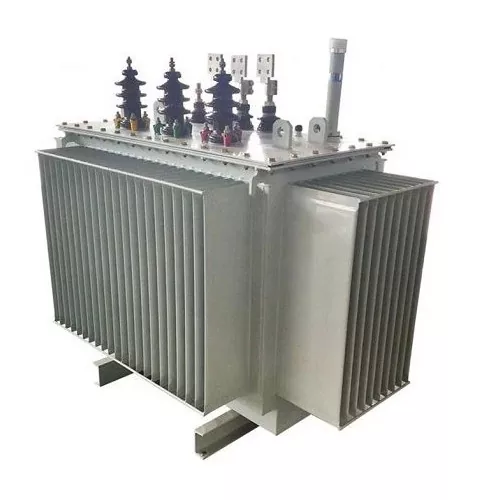

Πλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδι για υποσταθμό

Ως επαγγελματίας κατασκευαστής και προμηθευτής μετασχηματιστή εμβαπτισμένου λαδιού στην Κίνα, η Lugao ειδικεύεται στην παραγωγή επίπεδης φλάντζας υψηλής ποιότητας με σταθερή απόδοση και αυστηρό έλεγχο ποιότητας. ΕΝΑΠλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδι για υποσταθμόείναι ένας τύπος μετασχηματιστή διανομής ισχύος που έχει σχεδιαστεί με πλήρως σφραγισμένη δομή δεξαμενής λαδιού. Το μονωτικό λάδι μέσα στη δεξαμενή απομονώνεται από τον εξωτερικό αέρα, εμποδίζοντας την υγρασία, το οξυγόνο και τη σκόνη να εισέλθει στον μετασχηματιστή. Αυτός ο σχεδιασμός μειώνει αποτελεσματικά την οξείδωση των εσωτερικών εξαρτημάτων και βελτιώνει τη μακροπρόθεσμη αξιοπιστία.

ΟΠλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδιχρησιμοποιείται ευρέως σε υποσταθμούς, βιομηχανικές εγκαταστάσεις, αστικά δίκτυα διανομής και συστήματα ανανεώσιμων πηγών ενέργειας. Χρησιμοποιεί μονωτικό λάδι για ψύξη και μόνωση, επιτρέποντας αποτελεσματική απαγωγή θερμότητας και σταθερή απόδοση ακόμα και σε σκληρά περιβάλλοντα όπως η υψηλή υγρασία ή οι συνθήκες σκόνης.

Βασικά Χαρακτηριστικά και Εφαρμογές

Βασικά Χαρακτηριστικά

• Πλήρως σφραγισμένη δομή– Ο πλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδι για τη δεξαμενή λαδιού του υποσταθμού είναι πλήρως σφραγισμένος, αποτρέποντας την είσοδο υγρασίας και αέρα.
• Σχέδιο κυματοειδούς δεξαμενής λαδιού– Βελτιώνει την απαγωγή θερμότητας και εξαλείφει την ανάγκη για συντηρητή.
• Υψηλή αξιοπιστία μόνωσης– Το λάδι μετασχηματιστή παρέχει εξαιρετική ηλεκτρική μόνωση για εσωτερικά εξαρτήματα.
• Ισχυρή ικανότητα υπερφόρτωσης– Η υψηλή θερμική ικανότητα του μονωτικού λαδιού βελτιώνει την ανοχή φορτίου.
• Μεγάλη διάρκεια ζωής– Το μονωτικό λάδι προστατεύει τις περιελίξεις και τον πυρήνα, επιβραδύνοντας τη γήρανση των εξαρτημάτων.
• Χαμηλή απαίτηση συντήρησης– Η σφραγισμένη δομή ελαχιστοποιεί τη μόλυνση του λαδιού και τη συχνότητα συντήρησης.

Κύριες Εφαρμογές

• Αστικά και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας
• Συστήματα τροφοδοσίας υποσταθμού
• Βιομηχανικά εργοστάσια παραγωγής
• Εμπορικά κτίρια και έργα υποδομής
• Έργα ανανεώσιμων πηγών ενέργειας όπως ηλιακά ή αιολικά πάρκα

Ποια είναι τα πλεονεκτήματα των πλήρως σφραγισμένων μετασχηματιστών σε σύγκριση με τους παραδοσιακούς μετασχηματιστές λαδιού;

• Δεν απαιτείται συντηρητής λαδιού– Ο πλήρως σφραγισμένος σχεδιασμός αφαιρεί την ανάγκη για δεξαμενή αποθήκευσης λαδιού.
• Καλύτερη προστασία του περιβάλλοντος– Μειωμένος κίνδυνος μόλυνσης λαδιού από τον εξωτερικό αέρα.
• Χαμηλότερο κόστος συντήρησης– Ελάχιστη οξείδωση λαδιού σημαίνει λιγότερες επιθεωρήσεις συντήρησης.
• Βελτιωμένη λειτουργική αξιοπιστία– Τα εσωτερικά εξαρτήματα παραμένουν προστατευμένα από την υγρασία και τη σκόνη.
• Συμπαγής σχεδιασμός– Το κυματοειδές δοχείο βελτιώνει την απαγωγή θερμότητας χωρίς πρόσθετο ψυκτικό εξοπλισμό.

Ποιες λειτουργίες προστασίας έχει ο πλήρως σφραγισμένος μετασχηματιστής;

• Βαλβίδα εκτόνωσης πίεσης– Απελευθερώνει την εσωτερική πίεση για να αποτρέψει την παραμόρφωση της δεξαμενής κατά τη διάρκεια βλαβών.
• Προστασία από το τόξο– Το μονωτικό λάδι παράγει αέρια πυρόσβεσης τόξου κατά τη διάρκεια σφαλμάτων τόξου.
• Θερμική προστασία– Η αποτελεσματική ψύξη λαδιού βοηθά στον έλεγχο της αύξησης της θερμοκρασίας του τυλίγματος.
• Προστασία στεγανοποιημένης δομής– Αποτρέπει την είσοδο εξωτερικής υγρασίας και ρύπων στον πλήρως σφραγισμένο μετασχηματιστή διανομής βυθισμένου σε λάδι για τον υποσταθμό.
• Ανοχή υπερφόρτωσης– Το λάδι υψηλής θερμικής ικανότητας βελτιώνει την ικανότητα βραχυπρόθεσμης υπερφόρτωσης.

Ένας πλήρως σφραγισμένος μετασχηματιστής χρειάζεται τακτική επιθεώρηση λαδιού ή αντικατάσταση λαδιού;

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές λαδιού, οΠλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδι για υποσταθμόαπαιτεί πολύ λιγότερη συντήρηση λαδιού. Δεδομένου ότι το μονωτικό λάδι απομονώνεται από τον αέρα, ο ρυθμός οξείδωσης μειώνεται σημαντικά.

• Συνιστάται η τακτική οπτική επιθεώρηση του μετρητή στάθμης λαδιού.
• Ελέγξτε για διαρροή λαδιού ή μη φυσιολογική θερμοκρασία κατά τη συντήρηση.
• Υπό κανονικές συνθήκες λειτουργίας, σπάνια απαιτείται αντικατάσταση λαδιού.
• Μπορεί να πραγματοποιηθεί περιοδικός έλεγχος ποιότητας λαδιού για μακροπρόθεσμη ασφάλεια λειτουργίας.

FAQ

1. Ποια περιβάλλοντα είναι κατάλληλα για έναν πλήρως σφραγισμένο μετασχηματιστή διανομής βυθισμένου σε λάδι;

Ομετασχηματιστήςείναι κατάλληλο για περιβάλλοντα με υψηλή υγρασία, σκόνη ή υπαίθριες εγκαταστάσεις όπου απαιτείται σταθερή μόνωση και αξιόπιστη στεγανοποίηση.

2. Ποιο είναι το τυπικό εύρος θερμοκρασίας λειτουργίας;

Το τυπικό εύρος θερμοκρασίας λειτουργίας είναι περίπου -30°C έως +40°C. Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 40°C, ενδέχεται να απαιτείται μείωση του φορτίου.

3. Ποιες συνθήκες εγκατάστασης πρέπει να ληφθούν υπόψη;

• Εγκαταστήστε τον μετασχηματιστή με επαρκή χώρο για απαγωγή θερμότητας.
• Βεβαιωθείτε ότι η γωνία κλίσης εγκατάστασης δεν υπερβαίνει τις 15°.
• Αποφύγετε εύφλεκτες περιοχές και ζώνες ισχυρών ηλεκτρομαγνητικών παρεμβολών.

4. Πώς διασφαλίζει η Lugao την ποιότητα των προϊόντων;

Lugao Power Co., Ltdεφαρμόζει αυστηρό ποιοτικό έλεγχο σε όλη την παραγωγή. ΚάθεΠλήρως σφραγισμένος μετασχηματιστής διανομής βυθισμένου σε λάδι για υποσταθμόυποβάλλεται σε πλήρωση λαδιού υπό κενό, επιθεώρηση σφράγισης και δοκιμή απόδοσης πριν από την αποστολή για να διασφαλιστεί η σταθερή και αξιόπιστη λειτουργία.

Παράμετρος

Μοντέλο	Βαθμολογήθηκε Ικανότητα	Ομάδα τάσης		Σύνδεση Σύμβολο	Χωρίς φορτίο Απώλεια	Απώλεια φορτίου 75℃	Χωρίς φορτίο Ρεύμα	Μικρός Κύκλωμα Impedanc	Βάρος	Διάσταση L*W*H	EH
		Ψηλά Δυναμικό	Χαμηλός Δυναμικό
	(KVA)	(KV)	(KV)	-	(Δ)	(Δ)	(ΕΝΑ)	(%)	(KG)	(MM)	(MM)
S11-30/10	30	10	0.4	Yyn0/Dyn11	100	630	0.8	4.0	400	1050*63*1040	400*400
S11-50/10	50				130	910	0.7		460	1020*680*1080
S11-63/10	63				150	1090	0.6		500	1060*690*1090
S11-80/10	80				180	1310	0.5		550	1070*700*1100
S11-100/10	100				200	1580	0.5		620	1090*710*1120
S11-125/10	125				240	1890	0.45		700	1130*730*1180
S11-160/10	160				280	2310	0.42		830	1160*750*1180	550*550
S11-200/10	200				340	2730	0.4		910	1190*750*1260
S11-250/10	250				400	3200	0.4		1000	1230*770*1280
S11-315/10	315				480	3830	0.35		1430	1280*830*1290
S11-400/10	400				570	4520	0.35		1430	1310*830*1340	660*660
S11-500/10	500				680	5410	0.33		1600	1389*890*1380
S11-630/10	630				810	6200	0.28		1830	1490*980*1410
S11-800/10	800				980	7500	0.25	4.5	2300	1560*1000*1560	820*820
S11-1000/10	1000				1150	10300	0.25		2700	1700*1130*1650
S11-1250/10	1250				1360	12000	0.25		3200	1830*1230*1710
S11-1600/10	1600				1640	14500	0.23		3700	1880*1270*1790
S11-2000/10	2000				1960	18300	0.23	5.5	4500	1980*1310*1900	920*920
S11-2500/10	2500				2310	20700	0.23		5500	2360*1580*2300
