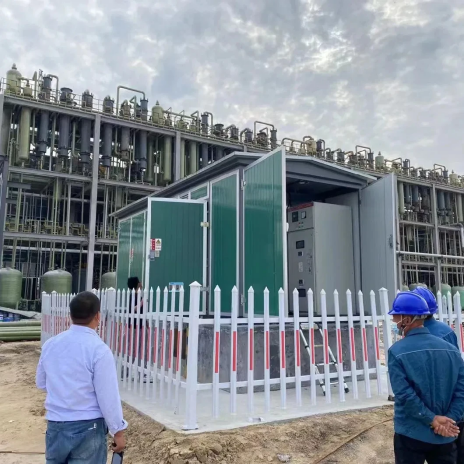

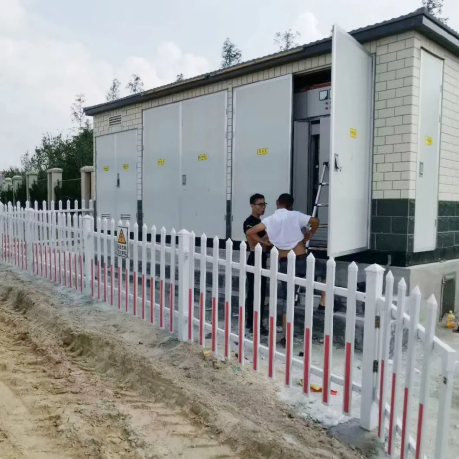

Ο υποσταθισμός τύπου κουτιού (συντομογραφία ως υποσταθισμός τύπου κουτιού) είναι κατάλληλος για κατοικημένες περιοχές, αστικούς δημόσιους υποσταθμούς, πολυσύχναστες περιοχές στο κέντρο της πόλης, τροφοδοτικά κατασκευής κλπ. Είναι ένα είδος υψηλής τάσης διακόπτη, μετασχηματιστής ισχύος, χαμηλής τάσης διακόπτη, εξοπλισμός ηλεκτρικής ενέργειας και αντιδραστική συσκευή αντιστάθμισης εξοπλισμού σε ένα compact box.
1.υποσταθμός τύπου κουτιούΤο Shell πρέπει να έχει πέντε λειτουργίες προστασίας σύμφωνα με τις τυποποιημένες απαιτήσεις, συμπεριλαμβανομένης της προστασίας από τον ήλιο, της προστασίας από τη βροχή, της προστασίας από τη σκόνη, της προστασίας από τη σκουριά και της πρόληψης μικρών ζώων (όπως τα φίδια). Το υλικό του κελύφους μπορεί να είναι πλάκα από ανοξείδωτο χάλυβα, πλάκα χαλύβδινου χάλυβα, πλάκα κράματος αλουμινίου, έγχρωμη πλάκα χάλυβα και πλάκα τσιμέντου. Το σώμα του κουτιού αποτελείται από τρία μέρη: βάση, κέλυφος και επάνω κάλυμμα. Η βάση είναι γενικά συγκολλημένη ή σταθερή με μπουλόνια χρησιμοποιώντας χάλυβα καναλιών, χάλυβα γωνίας, επίπεδη χάλυβα, χάλυβα, κλπ. Προκειμένου να ικανοποιηθούν οι ανάγκες του εξαερισμού, η διαρροή θερμότητας και οι γραμμές εισόδου και εξόδου, ανοίγουν οι οπές λωρίδων και οι κυκλικές τρύπες στις αντίστοιχες θέσεις. Το κέλυφος του κιβωτίου και το επάνω κάλυμμα μπορούν να λυγίσουν, να συγκολληθούν ή να συνδεθούν με βίδες, μεντεσέδες και συναφή ειδικά αξεσουάρ με χάλυβα καναλιού, χάλυβα γωνίας, πλάκα χάλυβα, πλάκα αλουμινίου, έγχρωμη πλάκα χάλυβα, πλάκα τσιμέντου κλπ. Για να αποφευχθεί η έντονη ακτινοβολία του ηλιακού φωτός, η κορυφή είναι εξοπλισμένη με μόνωση υλικά με χαμηλή θερμική αγωγιμότητα ως πλήρεις, συνήθως χρησιμοποιούμενο βράχο, πολυστύν. Δεν χρησιμοποιεί πλέον τη μέθοδο πλήρωσης του κελύφους με πλήρωσης μόνωσης, επειδή, αν και μπορεί να αποτρέψει την έκθεση στον ήλιο, εξακολουθεί να παρεμποδίζει τη διάχυση της θερμότητας του μετασχηματιστή. Ως εκ τούτου, εκτός από τη διατήρηση των οπών Louver στο κέλυφος, η περιοχή διάχυσης θερμότητας αυξάνεται και η μεταφορά αέρα ενισχύεται για να διαλυθεί η θερμότητα, μειώνοντας παράλληλα το κόστος κατασκευής.

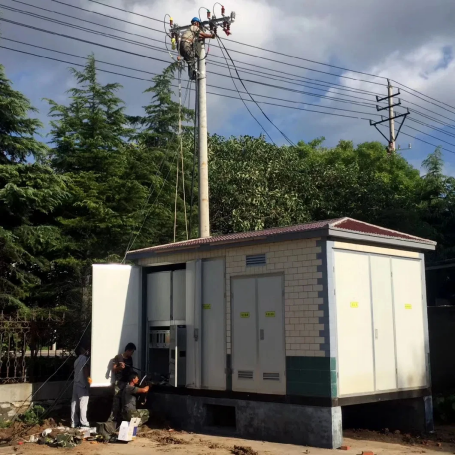

2. Η συσκευή διανομής υψηλής τάσης του μετασχηματιστή του πλαισίου χωρίζεται σε δύο τύπους: Τύπος τερματικού και δακτυλιοειδής τύπος δικτύου όσον αφορά τη λειτουργία εισερχόμενης γραμμής. Από την άποψη της εισερχόμενης κατεύθυνσης γραμμής, μπορεί να χωριστεί σε εναέριες εισερχόμενες γραμμές από την κορυφή του κουτιού (που χρησιμοποιείται κυρίως σε παραδοσιακούς μετασχηματιστές κουτιού) και υπόγεια εισερχόμενες και εξερχόμενες γραμμές χρησιμοποιώντας τάφρους καλωδίων υψηλής τάσης (συνήθως χρησιμοποιούνται στα σύγχρονα σχέδια). Υπάρχουν πολλοί διακόπτες φορτίου σειράς SF6 με αέριο SF6 ως μέσο σήμανσης τόξου, αλλά το κόστος είναι υψηλότερο από τους διακόπτες φορτίου υψηλής τάσης FN12. Αυτός ο τύπος διακόπτη έχει διάφορες δομές, συμπεριλαμβανομένων με ασφάλειες, χωρίς ασφάλειες, διακόπτες γείωσης κ.λπ., και είναι γενικά εξοπλισμένοι με ζωντανές οθόνες. Ο μηχανισμός λειτουργίας είναι ως επί το πλείστον χειρωνακτικός και ηλεκτρικός. Ο εξοπλισμός προστασίας του διακόπτη με ασφάλειες μπορεί να διακόψει αυτόματα όταν το κύκλωμα είναι βραχυκυκλωμένο. Υπάρχουν επίσης διακόπτες κενού με κενό ως μέσο κατάσβεσης τόξου, το οποίο μπορεί να χρησιμοποιηθεί μόνο του, με ασφάλειες ή σε σειρά με διακόπτες φορτίου σειράς SF6, αλλά θα αυξήσει το κόστος. Οι χρήστες δεν χρειάζεται να τα χρησιμοποιούν με αυτόν τον τρόπο εάν δεν έχουν ειδικές απαιτήσεις. Εάν ο χρήστης διαθέτει απαιτήσεις μέτρησης υψηλής τάσης, η συσκευή διανομής υψηλής τάσης του μετασχηματιστή τύπου κουτιού πρέπει επίσης να είναι εξοπλισμένος με ένα γραφείο μέτρησης υψηλής τάσης και η δομή του αποτελείται γενικά από CT, PT, μετρητές μέτρων, απομακρυσμένου ελέγχου και συσκευές τηλεμετρίας. Ωστόσο, η μέτρηση του υποσταθμού τύπου κουτιού θα πρέπει να βασίζεται στην πλευρά χαμηλής τάσης, η οποία μπορεί να βελτιώσει την αξιοπιστία της τροφοδοσίας και να μειώσει τους ασταθείς παράγοντες. Η απώλεια μετασχηματιστή μπορεί να μετατραπεί σε χρεώσεις ηλεκτρικής ενέργειας που βαρύνει τον χρήστη.
3. ΤοΜετασχηματιστής τύπου κουτιούείναι εξοπλισμένο με ένα ανεξάρτητο δωμάτιο μετασχηματιστή, το οποίο αποτελείται κυρίως από μετασχηματιστή, αυτόματο σύστημα ελέγχου θερμοκρασίας, φωτισμό και προστατευτικά μηνύματα ασφαλείας. Ο μετασχηματιστής θα εκπέμπει πολλή θερμότητα όταν τρέχει, έτσι ώστε τα ζητήματα διάχυσης και εξαερισμού θερμότητας είναι τα βασικά σημεία του σχεδιασμού μετασχηματιστή κουτιού. Η θερμότητα που παράγεται από τη λειτουργία του μετασχηματιστή θα αυξήσει την εσωτερική θερμοκρασία, ειδικά όταν η θερμοκρασία περιβάλλοντος είναι υψηλή. Ο φυσικός εξαερισμός από μόνος του συχνά δεν μπορεί να εξασφαλίσει αξιόπιστη και ασφαλή λειτουργία. Εκτός από τη χρήση του φυσικού εξαερισμού για μικρή χωρητικότητα, η προστασία μέτρησης της θερμοκρασίας είναι γενικά σχεδιασμένη και χρησιμοποιούνται αναγκαστικά μέτρα εξάτμισης για την επίλυση του προβλήματος. Το σύστημα αποτελείται κυρίως από μια συσκευή μέτρησης που μπορεί να μετρήσει τη θερμοκρασία του δωματίου και τη θερμοκρασία του λαδιού του μετασχηματιστή και να ελέγξει την είσοδο του ανεμιστήρα εξάτμισης σύμφωνα με το εύρος ρύθμισης μέσω χειροκίνητων και αυτόματων κυκλωμάτων ελέγχου. Ο μετασχηματιστής μπορεί να επιλεγεί ως εμβάπτιση πετρελαίου ή ξηρού τύπου. Επειδή ο ξηρός τύπος είναι ακριβός, οι χρήστες προτιμούν γενικά τον τύπο με εμβάπτιση πετρελαίου για να μειώσουν το κόστος χωρίς ειδικές απαιτήσεις. Η χωρητικότητα είναι γενικά 100-1250kva και το μέγιστο δεν υπερβαίνει τα 1600kva.
4. Η αίθουσα χαμηλής τάσης του μετασχηματιστή κουτιού έχει διαφορετικές δομές σχεδιασμού σύμφωνα με τις διαφορετικές περιπτώσεις χρήσης βιομηχανικών και εξορυκτικών επιχειρήσεων ή κατοικημένων περιοχών. Οι μετασχηματιστές κουτιού που χρησιμοποιούνται σε βιομηχανικές και εξορυκτικές επιχειρήσεις θα πρέπει να σχεδιάζονται ξεχωριστά για τροφοδοσία ρεύματος και φωτισμού. Κατά τη μέτρηση της χαμηλής τάσης, το γραφείο τροφοδοσίας απαιτεί ξεχωριστή μέτρηση ηλεκτρικής ενέργειας φωτισμού, επειδή η τιμή μονάδας φωτισμού είναι υψηλότερη από αυτή της ηλεκτρικής ενέργειας ισχύος. Ο υποσταθμός που χρησιμοποιείται σε κατοικημένες περιοχές δεν χρειάζεται να εξετάσει το πρόβλημα της ηλεκτρικής ενέργειας ισχύος. Ο αριθμός των διαδρομών εξόδου στο δωμάτιο χαμηλής τάσης ποικίλλει ανάλογα με την ικανότητα των αναγκών του μετασχηματιστή και των χρηστών. Εάν η χωρητικότητα είναι μικρή και η ζήτηση είναι μικρή, μπορούν να ρυθμιστούν λιγότερες διαδρομές. Εάν η χωρητικότητα είναι μεγάλη και η ζήτηση είναι υψηλή, μπορούν να ρυθμιστούν περισσότερες διαδρομές. Μπορεί επίσης να τοποθετηθεί σε μορφή λειτουργίας διαδρόμου.
