Η αξιόπιστη, ταχεία και ασφαλής διανομή ηλεκτρικής ενέργειας αποτελεί προϋπόθεση για την οικονομική ανάπτυξη και την κοινωνική πρόοδο. Σε όλες τις αστικές υποδομές, τις βιομηχανικές εγκαταστάσεις, τα έργα ανανεώσιμων πηγών ενέργειας και την ανάπτυξη ενέργειας έκτακτης ανάγκης, οι μηχανικοί και οι προγραμματιστές έργων απαιτούν όλο και περισσότερο λύσεις διανομής που μειώνουν τα χρονοδιαγράμματα των πολιτικών κατασκευών, μειώνουν τον συνολικό κίνδυνο έργων και διατηρούν τα υψηλότερα επίπεδα λειτουργικής ασφάλειας.
Ο υποσταθμός μετασχηματιστή Box-Type — επίσης γνωστός ως συμπαγής υποσταθμός ή προκατασκευασμένος υποσταθμός — ανταποκρίνεται σε αυτήν την απαίτηση με μια εργοστασιακά συναρμολογημένη, προελεγμένη μονάδα που ενσωματώνει διακόπτη μέσης τάσης (MV), μετασχηματιστή διανομής και εξοπλισμό διανομής χαμηλής τάσης (LV) σε ένα ενιαίο αδιάβροχο περίβλημα. Εξαλείφοντας την ανάγκη για συμβατικά κτίρια υποσταθμού, ο υποσταθμός κουτιού μπορεί να εγκατασταθεί σε μια προετοιμασμένη πλάκα, να ενεργοποιηθεί και να τεθεί σε λειτουργία σε ένα κλάσμα του χρόνου που απαιτείται από τις παραδοσιακές προσεγγίσεις.
Η Lugao Power Co., Ltd. είναι κορυφαίος ειδικός με έδρα την Κίνα σε υποσταθμούς μετασχηματιστών τύπου κιβωτίου, προσφέροντας προϊόντα Ευρωπαϊκού τύπου (πρότυπο IEC) και αμερικανικού τύπου (πρότυπο ANSI/IEEE). Το άμεσο εργοστασιακό μοντέλο της εταιρείας, η συμμόρφωση με πολλά πρότυπα και η ισχυρή προσαρμοσμένη δυνατότητα μηχανικής την καθιστούν αξιόπιστο OEM και συνεργάτη χονδρικής για εργολάβους EPC, επιχειρήσεις κοινής ωφέλειας, βιομηχανικούς προγραμματιστές και ιδιοκτήτες έργων ανανεώσιμων πηγών ενέργειας παγκοσμίως.
Αυτή η λευκή βίβλος παρέχει μια ολοκληρωμένη τεχνική και εμπορική ανάλυση υποσταθμών μετασχηματιστών τύπου κουτιού: ταξινόμηση προϊόντων, αρχές μηχανικής, σημεία αναφοράς απόδοσης, καθοδήγηση εφαρμογών, συμμόρφωση με πρότυπα και μεθοδολογία απόφασης προμήθειας. Προορίζεται ως έγγραφο αναφοράς για ηλεκτρολόγους μηχανικούς, διαχειριστές έργων, επαγγελματίες προμηθειών και υπεύθυνους λήψης τεχνικών αποφάσεων.
Η παγκόσμια κατανάλωση ενέργειας προβλέπεται να αυξηθεί κατά 2,4–3,1% ετησίως έως το 2035, λόγω της βιομηχανικής επέκτασης, της αύξησης του αστικού πληθυσμού, της υιοθέτησης ηλεκτρικών οχημάτων και της ενσωμάτωσης κατανεμημένων ανανεώσιμων πηγών ενέργειας. Οι συμβατικές μέθοδοι κατασκευής υποσταθμών — που απαιτούν μόνιμες δομικές κατασκευές, εκτεταμένα χρονοδιαγράμματα αδειοδότησης και μεγάλα συνεργεία εγκατάστασης — είναι όλο και πιο ασυμβίβαστες με την ταχύτητα και την ευελιξία που απαιτεί η σύγχρονη παράδοση έργων.
Εν τω μεταξύ, οι προσδοκίες ασφάλειας και αξιοπιστίας από τις επιχειρήσεις κοινής ωφέλειας και τους ρυθμιστικούς φορείς συνεχίζουν να αυξάνονται. Συμβάντα όπως αστοχίες εξοπλισμού λόγω ανεπαρκούς προστασίας του περιβάλλοντος, περιστατικά λάμψης τόξου από εκτεθειμένα ενεργά μέρη και μόλυνση λαδιού από παλαιού τύπου εξοπλισμό οδηγούν όλα μια στροφή προς πιο ολοκληρωμένες, εργοστασιακά δοκιμασμένες και κλειστές αρχιτεκτονικές διανομής.
Η παγκόσμια αγορά υποσταθμών συμπαγούς/τύπου κουτιού αποτιμήθηκε σε περίπου 13,5 δισεκατομμύρια δολάρια ΗΠΑ το 2023 και αναμένεται να αυξηθεί με CAGR 7,2–8,5% έως το 2030. Οι βασικοί φορείς ανάπτυξης περιλαμβάνουν:
| Περιοχή | Αξία 2023 | Πρόβλεψη 2030 | CAGR | Πρόγραμμα οδήγησης κλειδιού |
|---|---|---|---|---|
| Ασίας-Ειρηνικού | 5,4 δισ. USD | 9,8 δισ. USD | 8,9% | Βιομηχανοποίηση, RE |
| Ευρώπη | 3,1 δισ. USD | 5,1 δισ. USD | 7,4% | Εκσυγχρονισμός δικτύου |
| Βόρεια Αμερική | 2,6 δισ. USD | 4,2 δισ. USD | 7,1% | Αντικατάσταση υποβάθμισης γήρανσης |
| ΜΕΑ & Λατινική Αμερική | 2,4 δισ. USD | 4,5 δισ. USD | 9,4% | Προγράμματα ηλεκτροδότησης |
Πίνακας 1 — Παγκόσμια αγορά υποσταθμών τύπου κουτιού ανά περιοχή, 2023–2030
A Υποσταθμός Μετασχηματιστή τύπου Box(αναφέρεται επίσης ως συμπαγής υποσταθμός, προκατασκευασμένος υποσταθμός ή υποσταθμός πακέτου) είναι μια πλήρως συναρμολογημένη στο εργοστάσιο, προ-δοκιμασμένη μονάδα διανομής ισχύος που ενσωματώνει τρία λειτουργικά εξαρτήματα σε ένα ενιαίο αδιάβροχο περίβλημα:
Η εργοστασιακή συναρμολόγηση διασφαλίζει ότι η εσωτερική καλωδίωση, οι συνδέσεις των ζυγών, οι ρυθμίσεις προστατευτικού ρελέ και οι διεπαφές μεταξύ των εξαρτημάτων ολοκληρώνονται, ελέγχονται και επαληθεύονται πριν από την παράδοση. Οι επιτόπιες εργασίες περιορίζονται στην προετοιμασία της μη στρατιωτικής θεμελίωσης, στον τερματισμό καλωδίων MV/LV, στη γείωση και στην ενεργοποίηση.
Οι υποσταθμοί τύπου κουτιού κατηγοριοποιούνται ευρέως σε δύο οικογένειες σχεδιασμού, αντανακλώντας τις αποκλίνουσες παραδόσεις μηχανικής και τις προτιμήσεις τοπικών προτύπων:
| Διάσταση | Ευρωπαϊκός Τύπος | Αμερικανικού Τύπου |
|---|---|---|
| Πρότυπο | IEC 62271, IEC 60076-11 | Σειρά ANSI/IEEE C57, C37 |
| Εναλλαγή MV | Διανομέας CB ή SF₆ κενού | Ασφάλεια + Διακόπτης διακοπής φορτίου (LBS) |
| Μετασχηματιστής | Ξηρού τύπου (κατά προτίμηση) ή βυθισμένο στο λάδι | Βυθισμένο στο λάδι (στάνταρ) |
| Περιοχές-στόχοι | Ευρώπη, Κίνα, Μέση Ανατολή, Ασία-Ειρηνικός, Αφρική | Βόρεια Αμερική, Λατινική Αμερική, μέρη της Ασίας και της Αφρικής |
Πίνακας 2 — Ευρωπαϊκός έναντι αμερικανικού Τύπου: Ταξινόμηση ανώτατου επιπέδου
Ο υποσταθμός κιβωτίων European Type υιοθετεί μια αρθρωτή διάταξη τριών διαμερισμάτων μέσα σε ένα περίβλημα από γαλβανισμένο εν θερμώ ή από ανοξείδωτο χάλυβα. Τα τρία διαμερίσματα — εξοπλισμός μεταγωγής MV, μετασχηματιστής και διανομή χαμηλής τάσης — χωρίζονται φυσικά από εσωτερικά διαχωριστικά τοιχώματα, παρέχοντας περιορισμό σφαλμάτων τόξου και επιτρέποντας ανεξάρτητη πρόσβαση για συντήρηση χωρίς να απενεργοποιούνται τα παρακείμενα τμήματα.

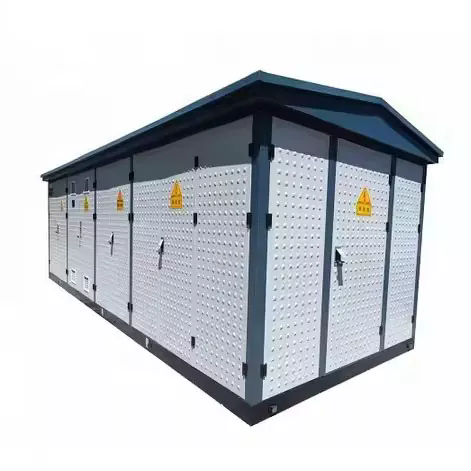

Εικόνα 1 — Υποσταθμός European Type Box
Το διαμέρισμα MV φιλοξενεί είτε μια κύρια μονάδα δακτυλίου (RMU) είτε μεμονωμένα πάνελ MV ανάλογα με την τοπολογία τροφοδοσίας (ακτινική ή δακτυλιοειδής τροφοδοσία). Χρησιμοποιούνται δύο κύριες τεχνολογίες διακοπτών:
| Τεχνολογία | Περιγραφή |
|---|---|
| Διακόπτης κενού (VCB) | Διακόπτει τα ρεύματα σφάλματος και φορτίου σε μια φιάλη διακόπτη κενού. Προσφέρει υψηλή αντοχή (10.000+ κύκλοι λειτουργίας), γρήγορη εκκαθάριση σφαλμάτων (<50 ms) και δεν περιέχει SF6 — ολοένα και περισσότερο προτιμάται από τους περιβαλλοντικούς κανονισμούς. |
| SF₆ Διακοπτικός εξοπλισμός με μόνωση αερίου (GIS) | Χρησιμοποιεί αέριο εξαφθοριούχο θείο για σβέση τόξου και μόνωση. Εξαιρετικά συμπαγές και εξαιρετικά αξιόπιστο. Σημείωση: Το SF₆ είναι ένα ισχυρό αέριο θερμοκηπίου (GWP ~23.500) και η χρήση του υπόκειται σε αυστηρότερους περιβαλλοντικούς κανονισμούς στην ΕΕ και αλλού. |
| Κύρια μονάδα δακτυλίου (RMU) | Μια εργοστασιακά σφραγισμένη, μονωμένη με αέριο (SF6 ή κενό) συσκευή μεταγωγής που συνδυάζει διακόπτες διακοπής φορτίου και ασφάλειες προστασίας σε μια συμπαγή μεταλλική μονάδα. Ιδανικό για δίκτυα διανομής ring-feeder. |
Ο διακόπτης MV παρέχει όλες τις απαιτούμενες λειτουργίες προστασίας: υπερένταση (ANSI 51), σφάλμα γείωσης (ANSI 51N/67N) και διαφορική προστασία όπου καθορίζεται. Η συμμόρφωση με το IEC 62271-200 διασφαλίζει την ταξινόμηση σφαλμάτων τόξου (IAC — Internal Arc Classified) για την προστασία του προσωπικού.

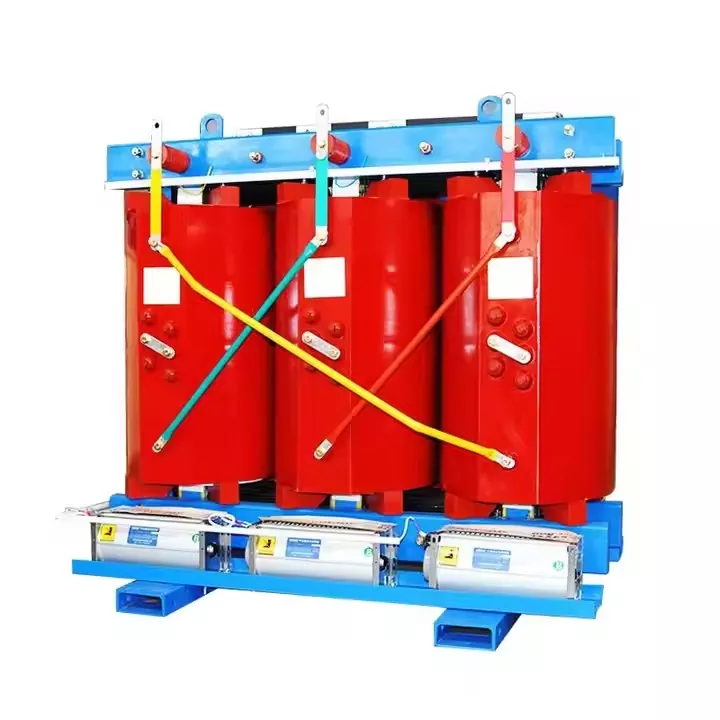

Η υποδοχή μετασχηματιστή ενός υποσταθμού ευρωπαϊκού τύπου συνήθως φιλοξενεί μετασχηματιστή ξηρού τύπου χυτής ρητίνης (σειρά SCB), αν και χρησιμοποιούνται επίσης μονάδες βυθισμένες στο λάδι. Η προτίμηση για ξηρού τύπου σε υποσταθμούς ευρωπαϊκού τύπου ευθυγραμμίζεται με τα πλεονεκτήματα πυρασφάλειας που είναι κρίσιμα για αστικές, εμπορικές και εσωτερικές εγκαταστάσεις. Βασικά χαρακτηριστικά:
Το διαμέρισμα ΧΤ στεγάζει την κύρια πλακέτα διανομής ΧΤ με διακόπτες κυκλώματος διαμορφωμένης θήκης (MCCB) ή διακόπτες κυκλώματος ανοιχτού τύπου (ACB) σε εξερχόμενους τροφοδότες, μέτρηση ενέργειας, πυκνωτές διόρθωσης συντελεστή ισχύος (προαιρετικά) και διεπαφές για απομακρυσμένη παρακολούθηση και ενσωμάτωση SCADA. Τα συστήματα διαύλου έχουν μέγεθος για ονομαστικό ρεύμα με κατάλληλη ονομαστική αντοχή σε βραχυκύκλωμα ανά IEC 61439.
| Παράμετρος | Εύρος προδιαγραφών |
|---|---|
| Ονομαστική χωρητικότητα | 100 kVA – 2.500 kVA (στάνταρ); έως 6.300 kVA ειδική |
| Κατηγορία τάσης MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Τάση εξόδου LV | 0,4 kV (3P+N), προσαρμοσμένη διαθέσιμη |
| Συσκευή μεταγωγής MV | CB κενού / SF₆ RMU / Διακόπτης διακοπής φορτίου |
| Τύπος μετασχηματιστή | Χυτή ρητίνη ξηρού τύπου (κατά προτίμηση) ή βυθισμένη στο λάδι |
| Βαθμολογία βραχυκυκλώματος | 16 kA / 20 kA / 25 kA (1 s) — ανά IEC 62271 |
| Κατηγορία Προστασίας | Πρότυπο IP33D. IP44 / IP54 με βελτιωμένο περίβλημα |
| Θερμοκρασία περιβάλλοντος | Πρότυπο –25 °C έως +40 °C. Διατίθεται αρκτική έκδοση –40 °C |
| Υψόμετρο | Έως 1.000 m στάνταρ. υποβαθμισμένες εκδόσεις για έως και 4.000 m |
| Ισχύοντα Πρότυπα | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Έξυπνο δίκτυο ενσωμάτωσης | Διατίθεται διεπαφή επικοινωνίας IEC 61850. Έτοιμο για SCADA |
Πίνακας 3 — Υποσταθμός European Type Box: Ενδεικτικές Τεχνικές Προδιαγραφές
Ο Αμερικανικός Τύπος (αναφέρεται επίσης ως υποσταθμός μετασχηματιστή με επίστρωση ή βρόχο τροφοδοσίας) διακρίνεται από την τριγωνική ή γραμμική εσωτερική του διάταξη, με το διαμέρισμα μεταγωγής MV και τα τμήματα μέτρησης/διανομής ΧΤ να είναι προσβάσιμα από εμπρός και πλάγια αντίστοιχα, και τον βυθισμένο στο λάδι μετασχηματιστή να καταλαμβάνει την κεντρική θέση. Το εξωτερικό περίβλημα είναι συνήθως ένα βαρέως βαμμένο χαλύβδινο ντουλάπι με ανθεκτικές στην παραβίαση, πόρτες που μπορούν να κλειδωθούν, σχεδιασμένο για εγκατάσταση στο επίπεδο του εδάφους σε ένα μαξιλάρι από σκυρόδεμα.
Εικόνα 2 — Υποσταθμός American Type Box
Ο αμερικανικός τύπος χρησιμοποιεί μια απλούστερη, πιο οικονομική διαμόρφωση μεταγωγής MV σε σύγκριση με τον ευρωπαϊκό τύπο. Η τυπική διάταξη αποτελείται από:
Αυτή η διαμόρφωση προσφέρει έναν συναρπαστικό συνδυασμό απλότητας, οικονομικής απόδοσης και αξιοπιστίας. Η απουσία σύνθετων ηλεκτρονικών προστασίας μειώνει το φόρτο συντήρησης και τις απαιτήσεις εξειδικευμένων δεξιοτήτων, καθιστώντας το κατάλληλο για εφαρμογές σε περιοχές με περιορισμένη τεχνική υποδομή εργατικού δυναμικού.
Ο μετασχηματιστής σε έναν υποσταθμό αμερικανικού τύπου είναι πάντα μια μονάδα βυθισμένη στο λάδι, σφραγισμένη (χωρίς συντηρητή). Ο πλήρως στεγανοποιημένος σχεδιασμός αποτρέπει την είσοδο υγρασίας στο λάδι, εξαλείφοντας την κύρια αιτία της υποβάθμισης της μόνωσης. Βασικά χαρακτηριστικά:
Το τμήμα ΧΤ ενός υποσταθμού αμερικανικού τύπου είναι συγκριτικά απλούστερο, συνήθως περιλαμβάνει έναν κεντρικό διακόπτη ή αποσύνδεση με ασφάλεια, μια υποδοχή μετρητή ενέργειας και συνδέσεις για εξερχόμενους τροφοδότες χαμηλής τάσης. Μπορεί να ενσωματωθεί πιο εξελιγμένη διανομή LV (πολλαπλοί εξερχόμενοι τροφοδότες, διόρθωση συντελεστή ισχύος, απομακρυσμένη παρακολούθηση), αλλά είναι λιγότερο συχνή σε τυπικές διαμορφώσεις.
| Παράμετρος | Εύρος προδιαγραφών |
|---|---|
| Ονομαστική χωρητικότητα | 75 kVA – 2.500 kVA (στάνταρ); 3.750 kVA+ με ειδική σχεδίαση |
| Κατηγορία τάσης MV | 5 kV, 15 kV, 25 kV, 35 kV (Κλάση ANSI) |
| Τάση εξόδου LV | 120/240 V (μονοφασικό), 208Y/120 V, 480Y/277 V, ή προσαρμοσμένο |
| Συσκευή μεταγωγής MV | Bay-O-Net / Ασφάλεια περιορισμού ρεύματος + Διακόπτης διακοπής φορτίου |
| Τύπος μετασχηματιστή | Βυθισμένο στο λάδι, ερμητικά σφραγισμένο (ΟΝΑΝ) |
| Περίφραξη | Χάλυβας βαρέως διαμετρήματος, με βαφή πούδρας / πολυουρεθάνη. ανθεκτικό στην παραβίαση |
| Κατηγορία Προστασίας | Πρότυπο NEMA 3R (ανθεκτικό στη βροχή και το χιονόνερο). NEMA 4X προαιρετικό |
| Deadfront Design | Ναι — γωνιακά βύσματα για ασφαλή στην αφή τερματισμό καλωδίου MV |
| Ισχύοντα Πρότυπα | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Τροφοδοσία βρόχου | Τυπικό — δύο θέσεις εισερχόμενων καλωδίων MV (με δυνατότητα τροφοδοσίας βρόχου) |
Πίνακας 4 — Υποσταθμός American Type Box: Ενδεικτικές Τεχνικές Προδιαγραφές
Ενώ και οι δύο τύποι προϊόντων πληρούν τον θεμελιώδη στόχο της συμπαγούς, προκατασκευασμένης διανομής ισχύος, οι φιλοσοφίες σχεδίασης, η ικανότητα προστασίας, τα προφίλ κόστους κύκλου ζωής και τα βέλτιστα περιβάλλοντα εφαρμογής διαφέρουν σημαντικά. Ο παρακάτω πίνακας παρέχει μια δομημένη σύγκριση για την υποστήριξη των αποφάσεων επιλογής τεχνολογίας.
| Κριτήριο | Ευρωπαϊκός Τύπος | Αμερικανικού Τύπου |
|---|---|---|
| Προστασία MV | Πλήρης προστασία CB με ρελέ. υψηλή διάκριση σφαλμάτων | Με βάση την ασφάλεια. απλούστερη, περιορισμένη επιλεκτικότητα ζώνης σφάλματος |
| Μετασχηματιστής | Προτιμάται ο ξηρός τύπος — πυρασφάλεια, χαμηλή συντήρηση | Βυθισμένο στο λάδι — στιβαρό, οικονομικά αποδοτικό, αποδεδειγμένο |
| Κεφάλαιο Κόστος | Υψηλότερο (15–30% premium έναντι αμερικανικού) | Χαμηλότερο — οικονομικό για έργα με περιορισμένο προϋπολογισμό |
| Έτοιμο έξυπνο πλέγμα | Εξαιρετικό — IEC 61850, SCADA, τηλεχειριστήριο | Βασική — περιορισμένη εγγενής νοημοσύνη. αναβαθμίσιμο |
| Πυρασφάλεια | Εξαιρετικό (μετασχηματιστής ξηρού τύπου, κατηγορίας πυρκαγιάς F1) | Καλό — σχέδιο σφραγισμένου λαδιού. απαιτούνται προφυλάξεις κατά της πυρκαγιάς |
| Συντήρηση | Πολύ χαμηλό — ο ξηρός τύπος δεν χρειάζεται συντήρηση λαδιού | Μέτρια — περιοδική παρακολούθηση κατάστασης λαδιού |
| Εγκατάσταση | Λίγο πιο περίπλοκο? εξειδικευμένη θέση σε λειτουργία | Απλό, γρήγορο — ιδανικό για κατανεμημένη ανάπτυξη |
| Ανοχή υπερφόρτωσης | Καλό (με επιλογή εξαναγκασμένης ψύξης αέρα) | Εξαιρετική — μεγάλη θερμική μάζα λαδιού |
| Πρωτεύον Πρότυπο | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Πίνακας 5 — Υποσταθμός European Type Box έναντι αμερικανικού τύπου: Ολοκληρωμένη σύγκριση
Κανένας τύπος δεν είναι καθολικά ανώτερος. Ο ευρωπαϊκός τύπος παρέχει μεγαλύτερη ευφυΐα προστασίας, πυρασφάλεια και επεκτασιμότητα έξυπνου δικτύου με κορυφαίο κόστος, καθιστώντας το βέλτιστο για αστικά, εμπορικά και ελεγχόμενα περιβάλλοντα. Ο αμερικανικός τύπος προσφέρει εξαιρετική οικονομική αποδοτικότητα και απλότητα εγκατάστασης για βιομηχανικά πάρκα, προαστιακά δίκτυα και έργα ευαίσθητα στον προϋπολογισμό.
Το περίβλημα είναι η πρώτη γραμμή άμυνας για τον εσωτερικό ηλεκτρικό εξοπλισμό και αντιπροσωπεύει ένα κρίσιμο στοιχείο μακροπρόθεσμης αξιοπιστίας. Οι υποσταθμοί Lugao Power box χρησιμοποιούν την ακόλουθη κατασκευαστική ιεραρχία ανάλογα με τον τύπο του προϊόντος και τις περιβαλλοντικές προδιαγραφές:
| Τύπος υλικού | Περιγραφή |
|---|---|
| Γαλβανισμένος εν θερμώ (HDG) χάλυβας | Βασική κατασκευή για όλες τις τυπικές μονάδες. Η επίστρωση ψευδαργύρου παρέχει εξαιρετική αντοχή στη διάβρωση. κατάλληλο για γενικά βιομηχανικά και αστικά περιβάλλοντα. Ελάχιστη στρώση ψευδαργύρου: 85 μm ανά ISO 1461. |
| 304 / 316L από ανοξείδωτο χάλυβα | Καθορίζεται για παράκτιες, θαλάσσιες, χημικές εφαρμογές ή εφαρμογές υψηλής υγρασίας. Ο βαθμός 316L παρέχει ανώτερη αντοχή στα χλωρίδια. Πρότυπο για υποσταθμούς υπεράκτιων αιολικών έργων. |
| Περίβλημα από κράμα αλουμινίου | Ελαφριά επιλογή για τοποθεσίες με περιορισμούς βάρους ή περιορισμούς εφοδιαστικής μεταφοράς. Το ανοδιωμένο φινίρισμα επιφάνειας παρέχει αντοχή στη διάβρωση χωρίς βαφή. |
| GRP / FRP Composite | Επιλογή πολυμερούς ενισχυμένου με γυαλί για εφαρμογές που απαιτούν μη μαγνητικά, μη αγώγιμα περιβλήματα (π.χ. σουίτες MRI, ευαίσθητα ηλεκτρονικά περιβάλλοντα). |
Η προστασία του περιβλήματος από στερεά σωματίδια και νερό ορίζεται από τον κωδικό IP (IEC 60529). Τα τυπικά και βελτιωμένα επίπεδα προστασίας του Lugao είναι:
| Τάξη IP | Επίπεδο Προστασίας | Τυπική Εφαρμογή |
|---|---|---|
| IP33D | Προστασία από σκόνη/βροχή (15° ψεκασμός). | Τυπική εξωτερική εγκατάσταση, γενικό κλίμα |
| IP44 | Ανθεκτικό στο πιτσίλισμα από όλες τις κατευθύνσεις | Παράκτιες περιοχές, τροπικές ζώνες υψηλής βροχόπτωσης |
| IP54 | Προστατεύεται από τη σκόνη + αδιάβροχο | Σκονισμένα βιομηχανικά περιβάλλοντα, κλίματα ερήμου |
| NEMA 3R | Βροχή και χιονόνερο (πρότυπο ANSI/NEMA) | Αμερικανικού τύπου για έργα Βόρειας Αμερικής / ANSI |
Πίνακας 6 — Κλάσεις προστασίας IP/NEMA περιβλήματος που προσφέρονται από τη Lugao Power
Η αποτελεσματική θερμική διαχείριση εντός του περιβλήματος είναι απαραίτητη για την πρόληψη της πρόωρης γήρανσης της μόνωσης και τη διασφάλιση της λειτουργίας εντός των ονομαστικών ορίων θερμοκρασίας. Οι υποσταθμοί του Λουγκάο χρησιμοποιούν:
Η συμμόρφωση με τα ισχύοντα διεθνή και εθνικά πρότυπα δεν είναι προαιρετική — αποτελεί τη βάση των εγκρίσεων έργων, των συμφωνιών διασύνδεσης υπηρεσιών κοινής ωφελείας, της ασφαλιστικής κάλυψης και της μακροπρόθεσμης νομικής προστασίας. Τα προϊόντα Lugao Power σχεδιάζονται, κατασκευάζονται και δοκιμάζονται σύμφωνα με την πλήρη μήτρα των ισχυόντων προτύπων τόσο για προϊόντα ευρωπαϊκού όσο και αμερικανικού τύπου.
| Πρότυπο | Σώμα | Εκταση |
|---|---|---|
| IEC 62271-202 | IEC | Προκατασκευασμένοι υποσταθμοί υψηλής τάσης/χαμηλής τάσης — πρότυπο πρωτογενούς σχεδιασμού για ευρωπαϊκό τύπο. |
| IEC 60076-11 | IEC | Μετασχηματιστές ισχύος ξηρού τύπου — απόδοση πυρκαγιάς, κλάση κλίματος/περιβαλλοντικής, μόνωση. |
| IEC 62271-1 / -100 / -200 | IEC | Κοινές προδιαγραφές για συσκευές διανομής AC. Αυτόματοι διακόπτες AC; Εναλλασσόμενος μεταλλικός πίνακας διανομής. |
| IEC 61439-1 / -2 | IEC | Συγκροτήματα διακοπτών και μηχανισμών ελέγχου χαμηλής τάσης — Σχεδιασμός και δοκιμή πίνακα διανομής LV. |
| ANSI/IEEE C57.12.26 | IEEE | Απαιτήσεις για μονοφασικούς μετασχηματιστές διανομής, βυθισμένους στο λάδι, που τοποθετούνται σε τακάκια — αμερικανικού τύπου. |
| ANSI/IEEE C57.12.28 | IEEE | Ακεραιότητα περιβλήματος εξοπλισμού τοποθετημένου σε μαξιλαράκι — Μηχανική απόδοση και ασφάλεια ANSI. |
| GB/T 17467 | ΘΥΛΑΚΑΣ | Κινεζικό Εθνικό Πρότυπο για προκατασκευασμένους υποσταθμούς υψηλής τάσης/χαμηλής τάσης (ισοδύναμο με το IEC 62271-202). |
| CE (LVD + EMC) | ΕΕ | Υποχρεωτικό για προϊόντα που διατίθενται στην αγορά της ΕΕ/ΕΟΧ. Επιδεικνύει συμμόρφωση με την Οδηγία Χαμηλής Τάσης και την Οδηγία EMC. |
| CCC (3C) | CNCA | Υποχρεωτική πιστοποίηση Κίνας — απαιτείται για ελεγχόμενα ηλεκτρικά προϊόντα που πωλούνται στην κινεζική εγχώρια αγορά. |
Πίνακας 7 — Πίνακας συμμόρφωσης με πρότυπα: Υποσταθμοί Lugao Power Box
Όταν πραγματοποιείτε προμήθειες για διεθνή έργα, να προσδιορίζετε πάντα τα ισχύοντα πρότυπα στα έγγραφα RFQ και να απαιτείτε επαληθεύσιμα πιστοποιητικά δοκιμής τύπου από διαπιστευμένο εργαστήριο τρίτου μέρους (π.χ. KEMA, TÜV, SGS, CESI). Η Lugao Power διατηρεί τις τρέχουσες αναφορές δοκιμών τύπου και την τεκμηρίωση πιστοποίησης για όλες τις τυπικές σειρές προϊόντων και παρέχει αντίγραφα ως μέρος του τυπικού πακέτου τεκμηρίωσης παράδοσης.
Οι υποσταθμοί μετασχηματιστών τύπου κουτιού αναπτύσσονται σε ένα εξαιρετικά ποικίλο φάσμα εφαρμογών. Οι ακόλουθες ενότητες περιγράφουν τα κύρια τμήματα εφαρμογών, με συγκεκριμένες οδηγίες σχετικά με την επιλογή τύπου προϊόντος, τις βασικές απαιτήσεις μηχανικής και τις σχετικές δυνατότητες του Lugao για καθένα.
Οι δημοτικές επιχειρήσεις κοινής ωφέλειας και οι αστικές εταιρείες διανομής χρησιμοποιούν υποσταθμούς κουτιού για να παραδώσουν τον τελικό μετασχηματισμό 10–35 kV σε 0,4 kV σε περιβάλλοντα πόλης όπου ο χώρος είναι σπάνιος και οι απαιτήσεις αισθητικής, θορύβου και ασφάλειας είναι αυστηρές. Τα τυπικά σενάρια ανάπτυξης περιλαμβάνουν υπόγειους θαλάμους, θέσεις υπέργειων περιπτέρων και σε χώρους στάθμευσης πολλαπλών επιπέδων ή υπόγεια κτιρίων.
Τα βιομηχανικά πάρκα και οι μεγάλες βιομηχανικές πανεπιστημιουπόλεις απαιτούν αξιόπιστη, ταχέως αναπτυσσόμενη υποδομή διανομής ισχύος, ικανή να εξυπηρετεί διαφορετικά φορτία — κινητήρες, θέρμανση διεργασιών, πεπιεσμένο αέρα, HVAC — με υψηλούς συντελεστές φορτίου και απαιτητικές απαιτήσεις ποιότητας ισχύος.
Τα έργα ηλιακής φωτοβολταϊκής και αιολικής ενέργειας κλίμακας κοινής ωφέλειας απαιτούν μεγάλο αριθμό υποσταθμών αναβάθμισης (συνήθως έξοδος μετατροπέα 0,69 kV σε δίκτυο συλλεκτών 10/35 kV). Τα οικονομικά και το χρονοδιάγραμμα αυτών των έργων είναι πολύ ευαίσθητα στο κόστος του εξοπλισμού και στο χρονοδιάγραμμα εγκατάστασης — και οι δύο τομείς όπου οι υποσταθμοί κουτιού προσφέρουν αποφασιστικά πλεονεκτήματα σε σχέση με την κατασκευή συμβατικών υποσταθμών.
Η σημαντική ανάπτυξη υποδομών — αεροδρόμια, θαλάσσιοι λιμένες, συστήματα μετρό/σιδηροδρομικών μεταφορών, στάδια, κέντρα δεδομένων και μονάδες επεξεργασίας νερού — απαιτεί αξιόπιστη πρωτογενή διανομή ηλεκτρικής ενέργειας με σαφώς καθορισμένες απαιτήσεις διαθεσιμότητας και συντήρησης. Οι υποσταθμοί Box χρησιμεύουν ως πρωτεύοντα σημεία διανομής και δευτερεύοντες υποσταθμοί εντός του δικτύου διανομής της τοποθεσίας.
Τα κατασκευαστικά έργα, οι επιχειρήσεις αποκατάστασης καταστροφών, οι μεγάλες εκδηλώσεις και οι στρατιωτικές αναπτύξεις απαιτούν φορητή, ταχέως αναπτυσσόμενη υποδομή διανομής ενέργειας. Οι υποσταθμοί κουτιού τοποθετημένοι σε ολίσθηση ή ρυμουλκούμενοι παρέχουν πλήρη δυνατότητα διανομής με ελάχιστη προετοιμασία του χώρου.
| Βήμα | Δραστηριότητα | Βασικά Ερωτήματα & Σκέψεις |
|---|---|---|
| 1 | Ορισμός φορτίου και χωρητικότητας | Συνολικό φορτίο (kVA), συντελεστής ζήτησης, πρόβλεψη αύξησης φορτίου για 15–20 χρόνια; Μέγεθος για φόρτωση 70–80% στη μέγιστη προβλεπόμενη ζήτηση. |
| 2 | Προσδιορίστε τα επίπεδα τάσης | Διαθέσιμη τάση τροφοδοσίας MV; Απαιτούμενη τάση διανομής LV; Απαιτείται ρύθμιση τάσης (OLTC) για τη σταθερότητα του φορτίου; |
| 3 | Αξιολόγηση τοποθεσίας και περιβάλλοντος | Εσωτερικό ή εξωτερικό; Εύρος θερμοκρασίας περιβάλλοντος, υψόμετρο, υγρασία, επίπεδο ρύπανσης (αλάτι, σκόνη, χημικά); Περιορισμοί χώρου; |
| 4 | Επιλέξτε Τύπος προϊόντος | Προτεραιότητα πυρασφάλειας → Ευρωπαϊκός (ξηρού τύπου). Περιορισμός προϋπολογισμού / απλή προστασία → Αμερικανική. Έξυπνο δίκτυο / αυτοματισμός → Ευρωπαϊκό. |
| 5 | Καθορίστε Πρότυπα | Προσδιορίστε υποχρεωτικά πρότυπα για τη δικαιοδοσία του έργου. Καθορίστε τα απαιτούμενα σήματα πιστοποίησης (IEC, ANSI, CE, CCC, κ.λπ.) στο RFQ. |
| 6 | Αξιολογήστε το TCO | Συγκρίνετε το συνολικό κόστος ιδιοκτησίας: κόστος κεφαλαίου + κεφαλαιοποιημένες απώλειες χωρίς φορτίο + κεφαλαιοποιημένες απώλειες φορτίου + κόστος συντήρησης κατά τη διάρκεια ζωής. |
Πίνακας 8 — Πλαίσιο επιλογής υποσταθμού πλαισίου έξι βημάτων
| Επιλέξτε ΕΥΡΩΠΑΪΚΟΥ ΤΥΠΟΥ εάν… | Επιλέξτε ΑΜΕΡΙΚΑΝΙΚΟ ΤΥΠΟ εάν… |
|---|---|
| –Η εγκατάσταση γίνεται σε εσωτερικούς, αστικούς χώρους ή κοντά σε κατειλημμένα κτίρια –Οι κώδικες πυρασφάλειας απαγορεύουν τον εξοπλισμό με λάδι – Απαιτείται ενσωμάτωση έξυπνου δικτύου / SCADA –Προσδιορίζονται οι διακρίσεις υψηλής προστασίας –Η ελάχιστη συντήρηση αποτελεί προτεραιότητα – Ο χώρος υπόκειται σε υψηλή υγρασία ή διαβρωτική ατμόσφαιρα –Δικαιοδοσία έργου IEC (Ευρώπη, Κίνα, Μέση Ανατολή, Αφρική) |
– Ο προϋπολογισμός του έργου είναι περιορισμένος – Η ταχεία ανάπτυξη είναι κρίσιμη -Η εφαρμογή είναι βιομηχανική, προαστιακή ή αγροτική υπαίθρια –Η ανοχή υπερφόρτωσης είναι σημαντική – Απλή λειτουργία από τεχνικούς γενικού εμπορίου –Χρησιμοποιείται η τοπολογία δικτύου βρόχου τροφοδοσίας MV –Δικαιοδοσία έργου ANSI/IEEE (Αμερική, μέρη της Ασίας) |
Πίνακας 9 — Οδηγός γρήγορης επιλογής: Ευρωπαϊκός έναντι αμερικανικού τύπου
Κατά την έκδοση Αίτησης Προσφοράς (RFQ) στη Lugao Power ή σε οποιονδήποτε προμηθευτή υποσταθμού κουτιού, θα πρέπει να παρέχονται ή να ζητούνται τα ακόλουθα τεχνικά δεδομένα:
Lugao Power Co., Ltd.είναι ένας εξειδικευμένος κατασκευαστής μετασχηματιστών ισχύος και υποσταθμών μετασχηματιστών τύπου κουτιού με έδρα την Κίνα, ο οποίος επικεντρώνεται αποκλειστικά στο σχεδιασμό, τη μηχανική και την προμήθεια ηλεκτρικού εξοπλισμού διανομής για εγχώριες και διεθνείς αγορές. Η μοναδική εστίαση στα προϊόντα της εταιρείας επιτρέπει ένα βάθος τεχνικής ικανότητας και συνέπειας στην ποιότητα κατασκευής που οι γενικοί προμηθευτές ηλεκτρικού εξοπλισμού δεν μπορούν να αναπαράγουν.
Η Lugao λειτουργεί ως συνεργάτης OEM για διεθνείς μάρκες ηλεκτρικών ειδών και ως άμεσος προμηθευτής χονδρικής σε εργολάβους EPC, επιχειρήσεις κοινής ωφελείας και βιομηχανικούς προγραμματιστές παγκοσμίως. Η άμεση προμήθεια από το εργοστάσιο εξαλείφει τα περιθώρια κέρδους του διανομέα και εξασφαλίζει σταθερή ποιότητα, άμεση πρόσβαση μηχανικής και αξιόπιστη απόδοση παράδοσης για τους πελάτες.

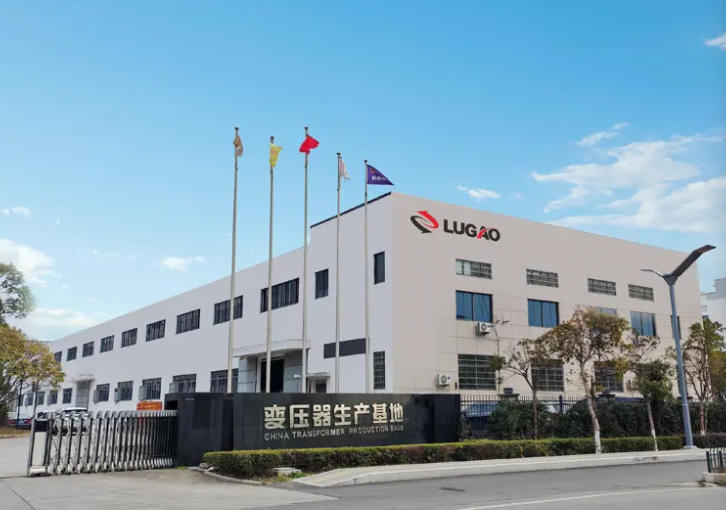

Εικόνα 3 — Βιομηχανική εγκατάσταση Lugao Power Co., Ltd
| Προϊόν | Διαθέσιμες παραλλαγές | Εύρος χωρητικότητας |
|---|---|---|
| Υποσταθμός European Type Box | VCB / SF₆ RMU / LBS + Μετασχηματιστής ξηρού τύπου ή λαδιού | 100 kVA – 6.300 kVA |
| Υποσταθμός American Type Box | Fuse+LBS, loop-feed, pad-mount, βυθισμένος στο λάδι μετασχηματιστής | 75 kVA – 3.750 kVA+ |
| Μετασχηματιστής διανομής ξηρού τύπου | Σειρά SCB, χυτή ρητίνη, κλάσης πυρκαγιάς F1 | 30 kVA – 10.000 kVA |
| Μετασχηματιστής βυθισμένος σε λάδι | Σειρά S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Προσαρμοσμένοι / Υποσταθμοί OEM | Πλήρης τεχνική υπηρεσία, προσαρμοσμένες διαστάσεις και αξιολογήσεις | Ανά προδιαγραφή έργου |
Πίνακας 10 — Επισκόπηση χαρτοφυλακίου προϊόντων Lugao Power
| Πλεονέκτημα | Περιγραφή |
|---|---|
| Εξειδικευμένη εστίαση | Κάθε μηχανικός πόρος, εγκατάσταση δοκιμών και διαδικασία παραγωγής στο Λουγκάο είναι αφιερωμένη σε προϊόντα μετασχηματιστών και υποσταθμών. Καμία μείωση της τεχνογνωσίας σε άσχετες σειρές προϊόντων. |
| Συμμόρφωση πολλαπλών προτύπων | Προϊόντα με πιστοποίηση IEC, ANSI/IEEE, GB, CE και CCC — επιτρέποντας την ανάπτυξη σχεδόν σε οποιαδήποτε δικαιοδοσία έργου παγκοσμίως χωρίς επανασχεδιασμό. |
| Custom Engineering | Η εσωτερική ομάδα σχεδιασμού παρέχει πλήρη προσαρμογή: μη τυπικές τάσεις, ασυνήθιστες χωρητικότητες, ειδικά υλικά περιβλήματος, σχέδια για ακραία κλίματα και ενσωμάτωση έξυπνου δικτύου. |
| Εργοστασιακή-Άμεση Τιμολόγηση | Η εξάλειψη των περιθωρίων κέρδους του διανομέα προσφέρει 15–25% πλεονέκτημα διαρθρωτικού κόστους έναντι ισοδύναμων προϊόντων που αγοράζονται μέσω δικτύων διανομής. |
| Αποδεδειγμένη αξιοπιστία | Προϊόντα σχεδιασμένα και επικυρωμένα για λειτουργία υπό συνεχές πλήρες φορτίο, υψηλή υγρασία, υψηλή θερμοκρασία, αλάτι-ομίχλη και σκόνη της ερήμου. |
| Συνεργασία OEM | Πλήρης δυνατότητα OEM, συμπεριλαμβανομένης της προσαρμοσμένης πινακίδας, τεκμηρίωσης και συσκευασίας για πελάτες διεθνούς επωνυμίας που απαιτούν προμήθεια λευκής ετικέτας. |
Η Lugao Power εξάγει υποσταθμούς κιβωτίων και μετασχηματιστές ισχύος σε έργα σε όλη την Ασία-Ειρηνικό, τη Μέση Ανατολή, την Αφρική, την Ευρώπη και την Αμερική. Το χαρτοφυλάκιο συμμόρφωσης με πολλά πρότυπα και η εμπειρία της εταιρείας με διεθνή logistics, τελωνειακή τεκμηρίωση και απαιτήσεις έγκρισης τοπικής κοινής ωφέλειας την καθιστούν αξιόπιστο συνεργάτη για διασυνοριακή προμήθεια έργων.
Οι εργασίες κατασκευής και μηχανικής της Lugao Power διέπονται από ένα Σύστημα Διαχείρισης Ποιότητας (QMS) ευθυγραμμισμένο με τις αρχές του ISO 9001, που καλύπτει ολόκληρο τον κύκλο ζωής του προϊόντος από την προμήθεια υλικών έως την παράδοση και την υποστήριξη μετά την πώληση. Το QMS περιλαμβάνει τεκμηριωμένες διαδικασίες ελέγχου για όλες τις κρίσιμες διαδικασίες παραγωγής, πιστοποίηση προμηθευτών, επιθεώρηση κατά τη διαδικασία, διαχείριση μη συμμόρφωσης και βαθμονομημένη συντήρηση εξοπλισμού δοκιμών.
Κάθε υποσταθμός Lugao box υποβάλλεται σε ένα ολοκληρωμένο πρόγραμμα δοκιμών ρουτίνας πριν από την παράδοση, το οποίο περιλαμβάνει:
| Δοκιμή | Πρότυπα / Κριτήρια Αποδοχής |
|---|---|
| MV Dielectric (αντοχή AC) | IEC 62271-1 / ANSI C37: Εφαρμόζεται σε ονομαστικό επίπεδο μόνωσης για 1 λεπτό — χωρίς φλας |
| Αντοχή συχνότητας ισχύος LV | IEC 61439-1: Εφαρμόζεται ανά ονομαστικό επίπεδο μόνωσης — χωρίς φλας |
| Δοκιμές ρουτίνας μετασχηματιστών | IEC 60076-1: Αντίσταση περιέλιξης, λόγος τάσης, αντίσταση βραχυκυκλώματος, απώλεια χωρίς φορτίο, απώλεια φορτίου |
| Αντίσταση μόνωσης | Σύμφωνα με IEC 60076 / IEC 62271 — αντίσταση μετρημένη στα 2.500 V DC. σε σύγκριση με τη γραμμή βάσης του εργοστασίου |
| Δοκιμή λειτουργίας ρελέ προστασίας | Όλες οι λειτουργίες προστασίας έχουν δοκιμαστεί έναντι των ρυθμίσεων συντονισμού ρελέ. επαληθεύτηκε ο χρόνος ταξιδιού |
| Δοκιμή Λειτουργίας Συμπλοκής | Όλες οι μηχανικές και ηλεκτρικές ασφάλειες επαληθεύονται για την αποφυγή εσφαλμένων διαδοχικών εναλλαγής |
| Οπτικός & Διαστασιολογικός Έλεγχος | Όλα τα εξαρτήματα, οι ετικέτες, οι σημάνσεις καλωδίων και οι συνδέσεις επαληθεύονται με βάση εγκεκριμένα σχέδια |
| Δείγμα λαδιού (μονάδες βυθισμένες στο λάδι) | IEC 60296: Δοκιμασμένη και πιστοποιημένη διηλεκτρική αντοχή, περιεκτικότητα σε υγρασία και οξύτητα |
Πίνακας 11 — Πρόγραμμα δοκιμών ρουτίνας για υποσταθμούς Lugao Box
Για σημαντικές παραγγελίες ή κατόπιν αιτήματος πελάτη, η Lugao Power κανονίζει στις εγκαταστάσεις της δοκιμές αποδοχής από το εργοστάσιο (FAT). Κατά τη διάρκεια του FAT, οι μηχανικοί του πελάτη ή ο διορισμένος αντιπρόσωπος επιθεώρησης μπορούν να παρακολουθήσουν όλες τις συνήθεις ηλεκτρικές δοκιμές, να επανεξετάσουν τα πιστοποιητικά υλικού και εξαρτημάτων, να επαληθεύσουν τη συμμόρφωση διαστάσεων, να επιθεωρήσουν την τεκμηρίωση ποιότητας και να επιβεβαιώσουν την ακρίβεια της πινακίδας προτού εγκρίνουν την αποστολή. Πλήρεις αναφορές δοκιμών FAT με δεδομένα δοκιμών, αρχεία βαθμονόμησης και αποσύνδεση επιθεωρητή παρέχονται ως μέρος του πακέτου τεκμηρίωσης παράδοσης.
