Ποια είναι τα συστατικά ενός υποσταθμού τύπου κουτιού

Ως κάποιος που έχει περάσει πάνω από δύο δεκαετίες στον τομέα της διανομής ισχύος, έχω δει τις τεχνολογίες να έρχονται και να πάνε. Αλλά μια ερώτηση που έχω ρωτήσει συνεχώς, ειδικά από όσους θέλουν να εκσυγχρονίσουν την υποδομή τους, είναιΤι ακριβώς συνθέτει έναBΥποστατικός μετασχηματιστής τύπου βόδιουΑυτό δεν είναι μόνο η ακαδημαϊκή περιέργεια. Είναι μια πρακτική ερώτηση από τους διαχειριστές και τους μηχανικούς που χρειάζονται αξιόπιστες, συμπαγείς λύσεις ισχύος. Σήμερα, θέλω να τραβήξω πίσω την κουρτίνα. Ξεχάστε τα ξηρά, τεχνικά εγχειρίδια. Ας μιλήσουμε για την ανατομία του πραγματικού κόσμου αυτού του μηχανικού θαύματος και γιατί η κατανόηση των συνιστωσών της είναι κρίσιμη για την αποτελεσματικότητα και την ασφάλεια της λειτουργίας σας.

Ποια είναι η βασική λειτουργία ενός υποσταθμού μετασχηματιστή τύπου κουτιού

Πριν βυθιστούμε στα εξαρτήματα, είναι απαραίτητο να κατανοήσουμε τι έχει σχεδιαστεί αυτό το σύστημα. Στα είκοσι χρόνια μου μεΛουγκάο δύναμη, Έμαθα ότι η αξία ενός προϊόντος ορίζεται από το πρόβλημα που επιλύει. Λοιπόν, ποια είναι η βασική λειτουργία

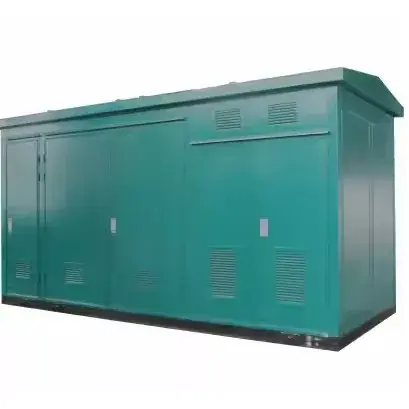

A Υποσταθμός μετασχηματιστή τύπου κουτιούείναι μια πλήρως κλειστή, συμπαγή υπαίθρια μονάδα διανομής ισχύος. Η κύρια εργασία του είναι να παραιτηθεί από την ηλεκτρική ενέργεια υψηλής τάσης από το κύριο δίκτυο σε χαμηλότερη τάση που μπορεί να διανεμηθεί με ασφάλεια για εμπορική, βιομηχανική ή οικιστική χρήση. Σκεφτείτε το ως αυτόνομο κόμβο εξουσίας που παίρνει την ακατέργαστη ενέργεια υψηλής τάσης και εξάγει εκλεπτυσμένη, χρήσιμη δύναμη. Το "κουτί" δεν είναι μόνο ένα μεταλλικό κέλυφος. Είναι ένα σχολαστικά μηχανικό περιβάλλον που προστατεύει τον ευαίσθητο εξοπλισμό από τις καιρικές συνθήκες, τη διάβρωση, την παραβίαση και άλλους επιχειρησιακούς κινδύνους. Αυτή η ολοκληρωμένη προσέγγιση είναι ο λόγος για τον οποίο τόσοι πολλοί από τους πελάτες μας στοΛουγκάο δύναμηΕπιλέξτε το πάνω από τον παραδοσιακό, ογκώδες υποσταθμό που χτίζει.

Ποια είναι τα βασικά συστατικά μέσα στο περίβλημα

Αυτό είναι όπου φτάνουμε στην καρδιά του θέματος. Όταν ανοίγετε την πόρτα σε ένα από τα σύγχρονα μαςΛουγκάο δύναμηΥποσταθμοί, θα βρείτε ένα καθαρά διατεταγμένο, ολοκληρωμένο σύστημα. Δεν είναι ένα μπερδεμένο μέρη. Είναι μια συμφωνία των συστατικών που εργάζονται σε αρμονία. Με βάση τις πιο συνηθισμένες διαμορφώσεις που αναπτύσσουμε, εδώ είναι τα μη διαπραγματεύσιμα βασικά στοιχεία.

• Μονάδα διακόπτη υψηλής τάσηςΑυτό είναι το σημείο εισόδου για την εισερχόμενη ισχύ υψηλής τάσης. Είναι υπεύθυνο για τον έλεγχο και την προστασία του κυκλώματος, με εξαρτήματα όπως διακόπτες κυκλώματος, διακόπτες φορτίου και ασφάλειες. Η βασική του δουλειά είναι να απομονώσει και να προστατεύσει το υπόλοιπο σύστημα από σφάλματα στην εισερχόμενη γραμμή.

• Μετασχηματιστής διανομήςΗ αληθινή καρδιά της επιχείρησης. Αυτό το στοιχείο εκτελεί την πραγματική βήμα-κάτω τάσης. Είτε πρόκειται για εμβάπτιση με πετρέλαιο είτε για ξηρό τύπο, η αποτελεσματικότητα και η αξιοπιστία του επηρεάζουν άμεσα την απόδοση του συστήματος. ΕμείςΛουγκάο δύναμηΧρησιμοποιήστε μόνο τους υψηλότερους πυρήνες και τις περιελίξεις για να εξασφαλίσετε ελάχιστη απώλεια ενέργειας.

• Μονάδα διακόπτη χαμηλής τάσηςΜόλις ο μετασχηματιστής έχει κάνει τη δουλειά του, αυτή η μονάδα παίρνει τη νεοσυσταθείσα δύναμη και την διανέμει σε διάφορα εξερχόμενα κυκλώματα τροφοδοσίας. Περιλαμβάνει διακόπτες κυκλώματος αέρα (ACBs), διαμορφωτές κυκλώματος θήκης (MCCBS) και συσκευές παρακολούθησης για την προστασία του καθοδικού δικτύου.

• Καλώδια ισχύος και σύστημα busbarΑυτές είναι οι αρτηρίες και οι φλέβες που συνδέουν τα πάντα. Τα καλώδια υψηλής ποιότητας, σωστά μεγέθους και δακτυλίους χαλκού ή αλουμινίου είναι κρίσιμες για την αποτελεσματική ροή ισχύος και τη διαχείριση της θερμότητας. Τα κατώτερα εξαρτήματα εδώ είναι ένα κοινό σημείο αποτυχίας που βλέπουμε σε παλαιότερα συστήματα.

• Σύστημα ελέγχου και προστασίαςΟ εγκέφαλος του συνόλουΥποσταθμός μετασχηματιστή τύπου κουτιού. Αυτό περιλαμβάνει συσκευές προστασίας αναμετάδοσης, μετρητές και συχνά διασύνδεση SCADA (εποπτικός έλεγχος και απόκτηση δεδομένων) για απομακρυσμένη παρακολούθηση και έλεγχο. Εξασφαλίζει ότι όλα λειτουργούν ομαλά και με ασφάλεια, ενεργοποιώντας συναγερμούς ή τερματισμούς εάν ξεπεραστούν οι παράμετροι.

• Περίβλημα και βοηθητικά συστήματαΑυτό είναι κάτι περισσότερο από ένα κουτί. Είναι ένα ισχυρό, ανθεκτικό και συχνά ανθεκτικό σε πυρκαγιά κέλυφος κατασκευασμένο από ανθεκτικό στη διάβρωση χάλυβα ή σύνθετα υλικά. Στεγάζει κρίσιμα βοηθητικά συστήματα όπως ο εξαερισμός, ο φωτισμός και οι αλληλοσυνδέσεις ασφαλείας.

Για να σας δώσουμε μια σαφέστερη εικόνα, εδώ είναι ένας πίνακας που περιγράφει την κύρια λειτουργία και μια βασική προδιαγραφή για κάθε βασικό στοιχείο, με βάση το τυπικόΛουγκάο δύναμηπροσφορές.

Πώς επηρεάζουν οι προδιαγραφές την απόδοση του έργου σας

Δεν μπορώ να τονίσω αυτό αρκετά: ο διάβολος είναι στις λεπτομέρειες. Έχω συμβουλευτεί σε έργα όπου η εστίαση αποκλειστικά στην τιμή οδήγησε σε δαπανηρές αναντιστοιχίες μεταξύ των προδιαγραφών του εξοπλισμού και των πραγματικών αναγκών του έργου. Ας καταθέσουμε πώς αυτές οι παράμετροι θα πρέπει να επηρεάσουν την απόφασή σας.

Τι αναλογία χωρητικότητας και τάσης μετασχηματιστή χρειάζεστε πραγματικά

Αυτό είναι το πιο θεμελιώδες ερώτημα. Η χωρητικότητα του μετασχηματιστή (σε KVA) καθορίζει πόσο ηλεκτρικό φορτίο σαςΥποσταθμός μετασχηματιστή τύπου κουτιούμπορεί να χειριστεί. Μια μικρότερη μονάδα θα υπερθερμανθεί και θα αποτύχει πρόωρα, ενώ ένα υπερμεγέθη είναι σπατάλη κεφαλαίου και λειτουργεί αναποτελεσματικά σε χαμηλά φορτία. Ο λόγος τάσης (π.χ., 11kv/0.4kv) πρέπει να ταιριάζει με την εισερχόμενη προσφορά του τοπικού δικτύου και την απαιτούμενη τάση διανομής της εγκατάστασής σας. Μια λεπτομερής ανάλυση φορτίου δεν είναι μια πρόταση. Είναι μια αναγκαιότητα.

Γιατί πρέπει να ενδιαφέρεστε για την βαθμολογία προστασίας IP

Η βαθμολογία Ingress Protection (IP), όπως το IP54 ή το IP55, σας λέει πόσο καλά σφραγίζει τη σκόνη και την υγρασία. Έχω δει τους υποσταθμούς που εγκαθίστανται σε παράκτιες περιοχές όπου μια χαμηλή βαθμολογία IP οδήγησε σε ταχεία διάβρωση και σταθερά ηλεκτρικά σφάλματα. Εάν ο ιστότοπός σας είναι σκονισμένος, υγρός ή εκτεθειμένος σε βροχή, μια υψηλή βαθμολογία IP για το περίβλημα και τα εσωτερικά εξαρτήματα δεν είναι διαπραγματεύσιμο για μακροπρόθεσμη αξιοπιστία.

Ποιες είναι οι κρίσιμες διαστάσεις και το βάρος για τον ιστότοπό σας

Η συμπαγής φύση ενόςΥποσταθμός μετασχηματιστή τύπου κουτιούείναι ένα σημαντικό πλεονέκτημα, αλλά πρέπει να επιβεβαιώσετε το φυσικό αποτύπωμα και το βάρος. Μπορεί η προετοιμασμένη υποστήριξη θεμελίωσης. Υπάρχει επαρκής πρόσβαση για την παράδοση και την εγκατάσταση. Αυτά είναι πρακτικά ερωτήματα που βοηθάμε τους πελάτες μαςΛουγκάο δύναμηΑπάντηση κατά τη διάρκεια της φάσης προ-πωλήσεων για να αποφευχθούν δαπανηρές εκπλήξεις την ημέρα παράδοσης.

Για να σας βοηθήσουμε να συγκρίνετε την επεκτασιμότητα διαφορετικών λύσεων, εδώ είναι ένας πίνακας προδιαγραφών για μια κοινή σειρά απόΛουγκάο δύναμη.

Ποιες είναι οι πιο συνηθισμένες ερωτήσεις υποσταθμού μετασχηματιστή τύπου

Στην καθημερινή μου δουλειά, ακούω τις ίδιες έξυπνες, διερευνώντας ερωτήσεις ξανά και ξανά. Επιτρέψτε μου να απευθυνθώ σε τρεις από τις πιο συχνές εδώ, αντλώντας από τις δύο δεκαετίες εμπειρίας μου.

Ποια είναι η τυπική διάρκεια ζωής ενός υποσταθμού μετασχηματιστή τύπου κουτιού

Αυτό εξαρτάται σε μεγάλο βαθμό από την ποιότητα των εξαρτημάτων, το περιβάλλον λειτουργίας και το σχήμα συντήρησης. Μια καλά κατασκευασμένη μονάδα από έναν αξιόπιστο κατασκευαστή όπωςΛουγκάο δύναμη, η λειτουργία σε ένα πρότυπο περιβάλλον και με βασική συντήρηση, μπορεί να διαρκέσει αξιόπιστα για 20 έως 25 χρόνια. Η χρήση υλικών υψηλότερου Spec, όπως περιβλήματα από ανοξείδωτο χάλυβα για διαβρωτικά περιβάλλοντα, μπορεί να επεκτείνει αυτό περαιτέρω.

Πώς διαφέρει η συντήρηση από έναν παραδοσιακό υποσταθμό

Αυτό είναι ένα βασικό πλεονέκτημα. Ο συμπαγής και ολοκληρωμένος σχεδιασμός ενόςΥποσταθμός μετασχηματιστή τύπου κουτιούΣτην πραγματικότητα απλοποιεί τη συντήρηση. Επειδή όλα τα εξαρτήματα στεγάζονται μαζί και έχουν σχεδιαστεί για να λειτουργούν ως σύστημα, οι συνήθεις έλεγχοι είναι ταχύτεροι. Δεν υπάρχει λόγος να μετακινηθείτε μεταξύ διαφορετικών δομών. Ωστόσο, απαιτεί τεχνικούς που εκπαιδεύονται ειδικά σε αυτόν τον ολοκληρωμένο εξοπλισμό. Παρέχουμε ολοκληρωμένη τεκμηρίωση και κατάρτιση με κάθεΛουγκάο δύναμηΜονάδα για να διασφαλίσετε ότι η ομάδα σας είναι προετοιμασμένη.

Μπορεί να προσαρμοστεί για συγκεκριμένες ανάγκες έργου

Απολύτως. Ενώ έχουμε πρότυπα μοντέλα, η πραγματική δύναμη ενός σύγχρονουΥποσταθμός μετασχηματιστή τύπου κουτιούβρίσκεται στην ευελιξία του. Έχω εποπτεύσει προσαρμογές για τα πάντα, από τις επιπλέον πλάτους πόρτες για συγκεκριμένες απαιτήσεις πρόσβασης και ειδικά συστήματα ψύξης για ακραία κλίματα σε ολοκληρωμένα συστήματα καταστολής πυρκαγιάς και προηγμένες διεπαφές απομακρυσμένης παρακολούθησης. Το κλειδί είναι να συνεργαστεί με έναν κατασκευαστή που έχει την ικανότητα μηχανικής να συμβεί αυτό.

Είστε έτοιμοι να καθορίσετε τα σωστά στοιχεία για το έργο σας

Επιλέγοντας έναΥποσταθμός μετασχηματιστή τύπου κουτιούείναι κάτι περισσότερο από την αγορά ενός προϊόντος. Επενδύει στην καρδιά της υποδομής εξουσίας σας για τις επόμενες δύο δεκαετίες. Οι προδιαγραφές των εξαρτημάτων της δεν είναι μόνο αριθμοί σε μια σελίδα - είναι οι άμεσοι καθοριστικοί παράγοντες του χρόνου λειτουργίας, της ασφάλειας και του συνολικού κόστους ιδιοκτησίας του έργου σας. Για πάνω από είκοσι χρόνια, η ομάδα στοΛουγκάο δύναμηΈχει καθοδηγήσει τους επαγγελματίες όπως εσείς μέσω αυτών των κρίσιμων αποφάσεων, παρέχοντας όχι μόνο εξοπλισμό, αλλά μια εταιρική σχέση που βασίζεται σε βαθιά τεχνική εμπειρογνωμοσύνη και δέσμευση για τη μακροπρόθεσμη επιτυχία σας.

Μην αφήνετε την αξιοπιστία της εξουσίας σας προς την τύχη.Επικοινωνήστε μαζί μαςσήμεραΓια μια δωρεάν συμβουλευτική συμπεριφορά. Αφήστε τους ειδικούς μας να σας βοηθήσουν να αναλύσετε τις απαιτήσεις φόρτωσης, τις συνθήκες του ιστότοπου και τους επιχειρησιακούς στόχους σας για να καθορίσετε το τέλειοΥποσταθμός μετασχηματιστή τύπου κουτιούγια τις μοναδικές σας ανάγκες. Επισκεφθείτε τον ιστότοπό μας ή καλέστε μας απευθείας για να ξεκινήσετε τη συζήτηση.
