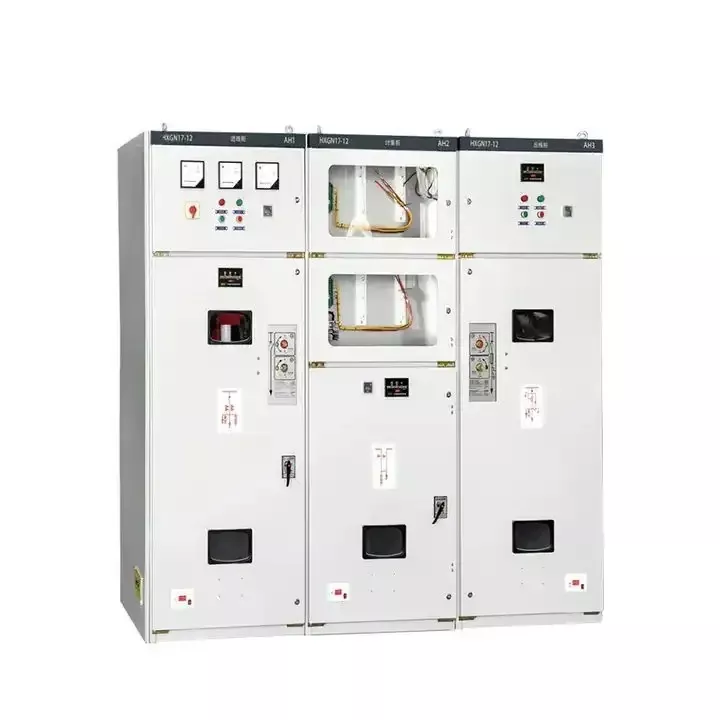

Δακτύλιος υψηλής τάσης 12KV Sf6 Διακόπτης κύριας μονάδας

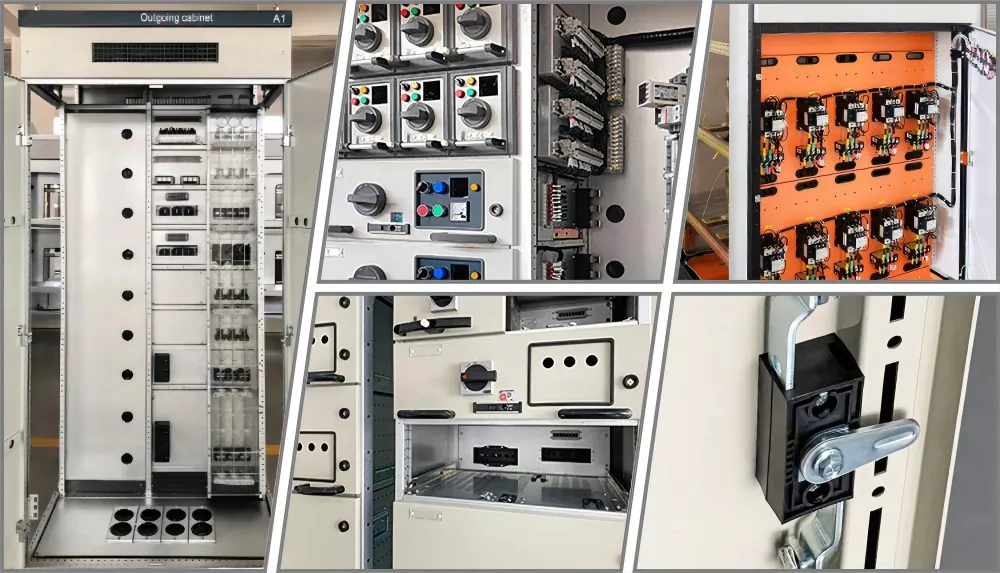

Ως κατασκευαστής και προμηθευτής στην Κίνα, προσφέρουμε προσαρμοσμένο διακόπτη κύριας μονάδας δακτυλίου υψηλής τάσης 12KV Sf6 σε υψηλή ποιότητα αλλά σε φθηνή τιμή για τους χονδρεμπόρους. ΟRMU υψηλής τάσηςΔιαθέτει μεταλλικό περίβλημα με εξαιρετικά υψηλή προστασία, αποτρέποντας αποτελεσματικά την είσοδο εξωτερικής υγρασίας στο ντουλάπι και επεκτείνοντας έτσι τη διάρκεια ζωής των εξαρτημάτων. Η συνολική δομή είναι σταθερή, καθιστώντας άνετη τη χρήση από τους χειριστές, ελαχιστοποιώντας ταυτόχρονα την ανάγκη για συχνή συντήρηση. Το ερμάριο αποτελείται από πολλά τμήματα, συμπεριλαμβανομένου του διαμερίσματος της ράβδου ζυγού και του σφραγισμένου διαμερίσματος για τον κύριο ζυγό, του διαμερίσματος οργάνων για την εγκατάσταση των ρελέ και, τέλος, του διαμερίσματος καλωδίων που είναι υπεύθυνο για τη σύνδεση των εισερχόμενων και εξερχόμενων καλωδίων. Το σφραγισμένο διαμέρισμα είναι εξοπλισμένο με διακόπτες για λειτουργίες όπως σύνδεση και απομόνωση, καθιστώντας το φιλικό προς το χρήστη για τους χειριστές.

Ο διακόπτης κύριας μονάδας δακτυλίου υψηλής τάσης 12KV Sf6 χρησιμοποιεί εξαφθοριούχο θείο για μόνωση, με σχετικά απλή δομή και υψηλή απόδοση κόστους. Τα εξαρτήματα μέσα στο ερμάριο μπορούν να επιλεγούν σύμφωνα με τις πραγματικές απαιτήσεις και τα ερμάρια μπορούν να συνδυαστούν για να σχηματίσουν ένα σύστημα δικτύου δακτυλίων πολλαπλών κυκλωμάτων. Ο συνολικός όγκος είναι σχετικά συμπαγής, καθιστώντας το κατάλληλο για βιομηχανικά πάρκα, εμπορικά συγκροτήματα και άλλους χώρους.

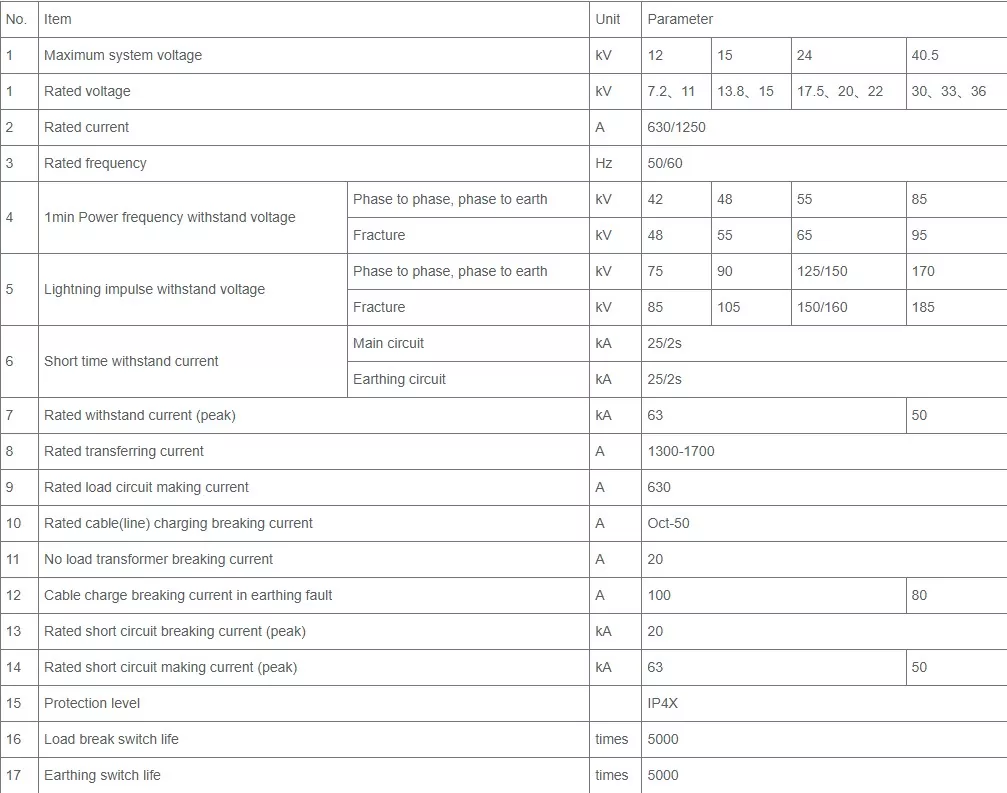

Παράμετρος

Λειτουργικό Περιβάλλον

1. Το κανονικό εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +55°C. Εάν η θερμοκρασία υπερβαίνει αυτό το εύρος, η προσαρμογή πρέπει να συζητηθεί με τη LUGAO.

2. Η κανονική σχετική υγρασία πρέπει να είναι μικρότερη από 95%.

3. Το τυπικό υψόμετρο λειτουργίας είναι μικρότερο από 4.000 μέτρα.

4. Κατά την εγκατάσταση, το ντουλάπι δεν πρέπει να έχει κλίση. θα πρέπει να τοποθετηθεί όρθια και η βάση να ισοπεδωθεί.

5. Ο πίνακας διανομής δεν πρέπει να βυθίζεται στο νερό για μεγάλες περιόδους.

6. Κρατήστε το μακριά από περιοχές με χημική διάβρωση αερίου ή κινδύνους έκρηξης.

Χαρακτηριστικά

Το περίβλημα, οι πόρτες πρόσβασης και ο επάνω θάλαμος της μονάδας υφίστανται επίστρωση ψεκασμού ακριβείας, εξασφαλίζοντας ένα ανθεκτικό, ομοιόμορφο προστατευτικό φινίρισμα που προστατεύει από την περιβαλλοντική διάβρωση και τη μηχανική φθορά. Όλα τα ντουλάπια ενσωματώνουν μια κύρια ράβδο γείωσης που έχει σχεδιαστεί για να επιτρέπει την ασφαλή γείωση κοντά στο δομικό πλαίσιο του ντουλαπιού. Τα μεταλλικά εξαρτήματα - συμπεριλαμβανομένων των διακοπτών γείωσης και των μηχανισμών αλληλασφάλισης - συνδέονται σχολαστικά με τη ράβδο γείωσης, ενώ οι συνδέσεις χάλκινης πλεξούδας χρησιμοποιούνται σε κοχλιωμένες ενώσεις για να διασφαλιστεί η ηλεκτρική συνέχεια και η διαρροή του ρεύματος σφάλματος.

Για τον μετριασμό της εσωτερικής υπερπίεσης και των κινδύνων που σχετίζονται με το τόξο, ένα πλαίσιο ανακούφισης πίεσης είναι στρατηγικά ενσωματωμένο στην πίσω δομή του ντουλαπιού, σχεδιασμένο να ρυθμίζει με ασφάλεια την εκκένωση αερίου σε σπάνια σενάρια σφαλμάτων. Το επάνω διαμέρισμα της ράβδου είναι ασφαλισμένο με βίδες που δεν παραβιάζουν, επιτρέποντας εύκολη εξωτερική πρόσβαση για συνδέσεις ράβδου κατά την εγκατάσταση ή τη συντήρηση. Ο άνω θάλαμος των βοηθητικών συσκευών προσφέρει ευέλικτες επιλογές διαμόρφωσης, φιλοξενώντας μπλοκ ακροδεκτών, μονάδες ελέγχου και άλλα εξαρτήματα. Με την ανύψωση αυτού του υποδιαμερίσματος, ο σχεδιασμός βελτιστοποιεί τον χώρο για συστήματα προστασίας ρελέ, βελτιώνοντας τη λειτουργική απόδοση.

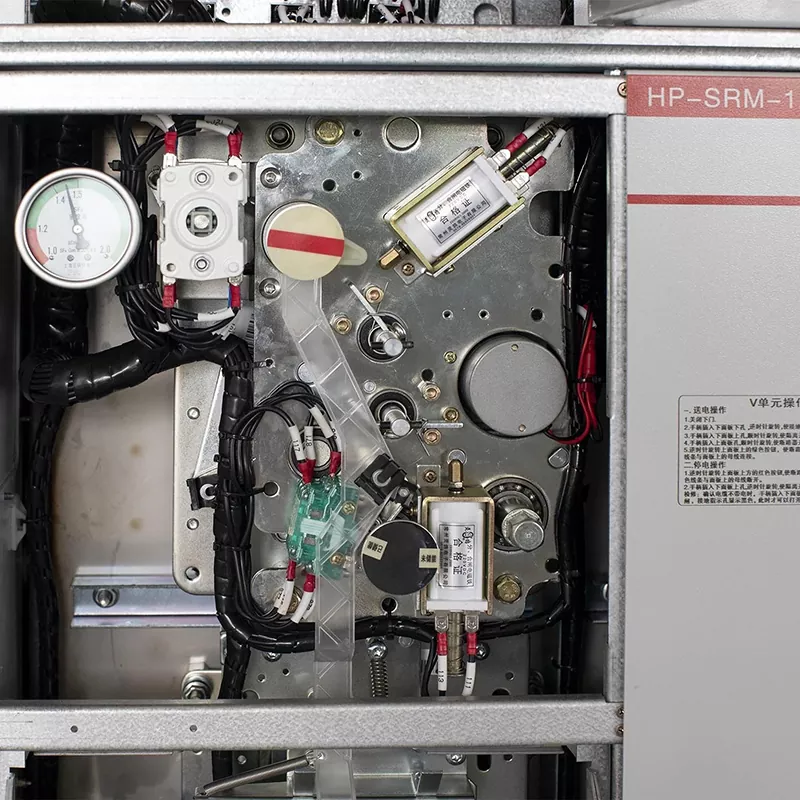

Σημειωτέον, ο διακόπτης διακοπής φορτίου και ο διακόπτης γείωσης διαθέτουν αρθρωτό μηχανισμό αλληλασφάλισης, ενώ ο διακόπτης γείωσης και η πόρτα πρόσβασης χρησιμοποιούν σύστημα θετικής ασφάλισης. Μέσω μιας καθορισμένης ακολουθίας λειτουργίας—κλείσιμο της πόρτας, ενεργοποίηση του διακόπτη γείωσης και ενεργοποίηση του διακόπτη διακοπής φορτίου— επιτυγχάνεται η αυτόματη λειτουργία ασφάλισης. Αυτή η διαδοχική λογική ελαχιστοποιεί τα λειτουργικά σφάλματα, αποτρέπει τη μη εξουσιοδοτημένη πρόσβαση κατά τη διάρκεια της ζωντανής λειτουργίας και ενισχύει τα συνολικά πρωτόκολλα ασφάλειας του συστήματος, διασφαλίζοντας τη συμμόρφωση με αυστηρά πρότυπα βιομηχανικής ασφάλειας.
