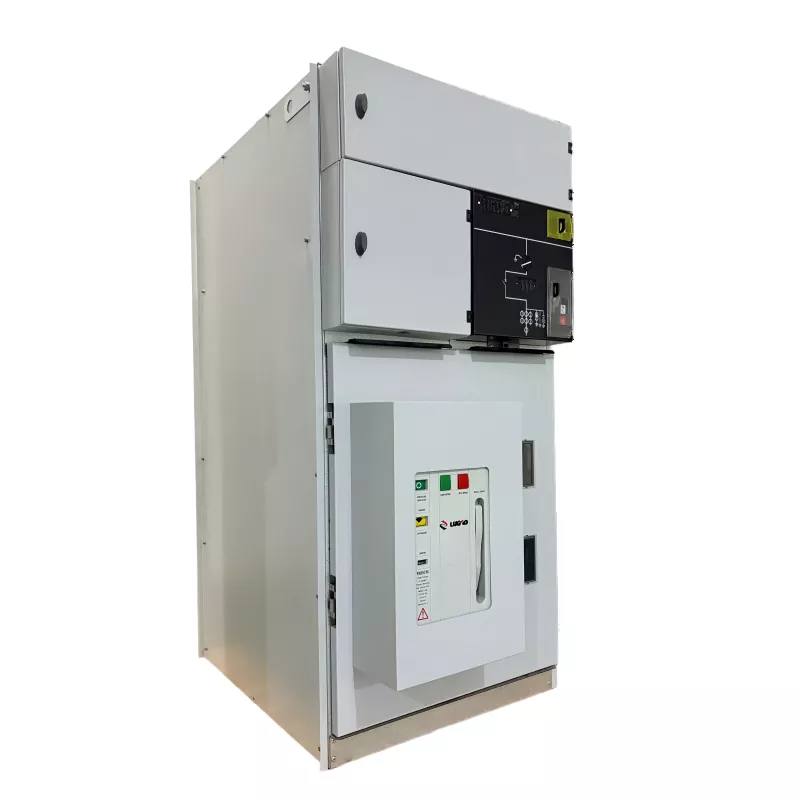

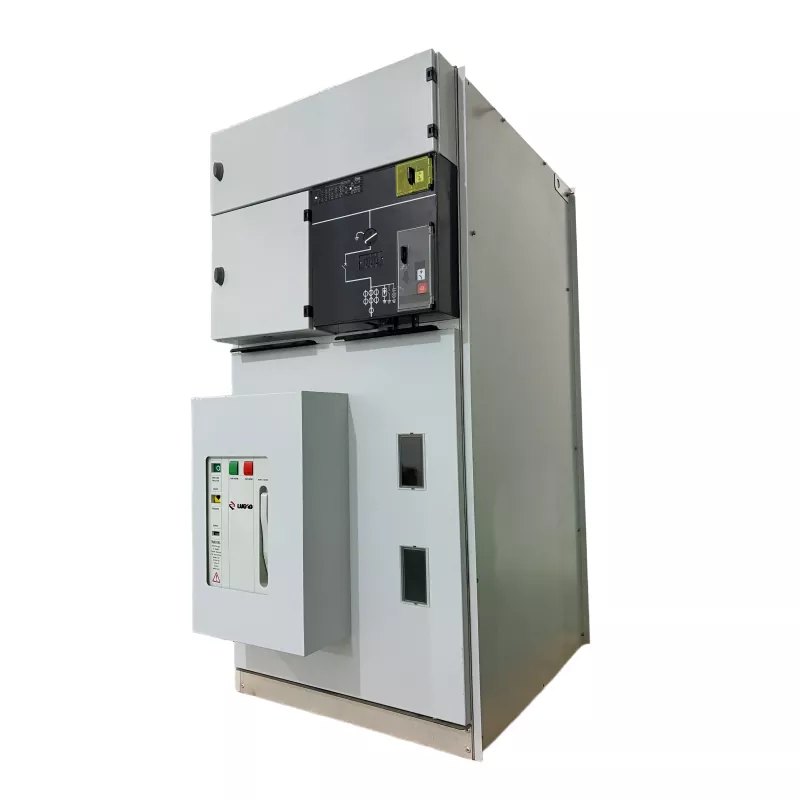

Πίνακας μεταγωγέα κύριας μονάδας δακτυλίου με μόνωση αερίου εσωτερικού χώρου με VCB

Ως επαγγελματίας κατασκευαστής, θα θέλαμε να σας παρέχουμε υψηλής ποιότητας Πίνακα διακόπτη κύριας μονάδας με μόνωση αερίου εσωτερικού χώρου με VCB. Είναι μια συμπαγής συσκευή διανομής μέσης τάσης που έχει σχεδιαστεί για αξιόπιστο έλεγχο ισχύος, προστασία και μεταγωγή σε σύγχρονα ηλεκτρικά δίκτυα. Ενσωματώνει την τεχνολογία αυτόματου διακόπτη κενού (VCB) με τη δομή του διακόπτη με μόνωση αερίου, παρέχοντας ασφαλή και αποτελεσματική λειτουργία σε εσωτερικά περιβάλλοντα.

Αυτός ο τύποςκύρια μονάδα δακτυλίου (RMU)χρησιμοποιείται ευρέως σε συστήματα διανομής ισχύος μέσης τάσης για τη σύνδεση, την προστασία και την απομόνωση ηλεκτρικών κυκλωμάτων. Με τεχνολογία στεγανοποιημένης μόνωσης αερίου και διακοπής κενού, ο πίνακας διακόπτη κύριας μονάδας με μόνωση αερίου εσωτερικού χώρου με VCB προσφέρει εξαιρετική απόδοση κατάσβεσης τόξου, ισχυρή ικανότητα μόνωσης και ελάχιστες απαιτήσεις συντήρησης.

Βασικές τεχνικές παράμετροι

Οχι.	Είδος		Μονάδα	Παράμετροι
1	Ονομαστική τάση		kV	12	24	36	40.5
2	Ονομαστικό ρεύμα		A	630/1250
3	Ονομαστική συχνότητα		Hz	50/60
4	Τάση αντοχής συχνότητας ισχύος 1 λεπτού	Συνολική αξία	kV	42	55	80	95
		Σημείο Διακοπής		48	65	95	110
5	Τάση αντοχής κεραυνών	Συνολική αξία	kV	75	125/150	170	95
		Σημείο Διακοπής		85	150/160	185	215
6	Ονομαστικό ρεύμα αντοχής βραχυχρόνιου χρόνου	Κύριο κύκλωμα	kA	25/2 δευτ
		Κύκλωμα γείωσης		25/2 δευτ
7	Ονομαστικό ρεύμα αντοχής κορυφής		kA	63			50
8	Ονομαστικό ρεύμα μεταφοράς		A	1300~1700
9	Ονομαστικό ρεύμα διακοπής κλεισίματος φορτίου		A	630
10	Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου		A	50/10
11	Μη φορτωμένο ρεύμα διακοπής μετασχηματιστή		A	20
12	Ρεύμα θραύσης γείωσης φόρτισης καλωδίου		A	100			80
13	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος		kA	20
14	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος		kA	63			50
15	Κατηγορία Προστασίας			IP3X
16	Διάρκεια ζωής διακόπτη φορτίου		Φορά	5000
17	Διάρκεια ζωής διακόπτη γείωσης		Φορά	5000

Τεχνικές Προδιαγραφές

Κύριες Ηλεκτρικές Παράμετροι

• Ονομαστική τάση: 12kV / 24kV / 36kV
• Ονομαστική συχνότητα: 50Hz / 60Hz
• Ονομαστικό ρεύμα: 630A – 1250A
• Ρεύμα διακοπής βραχυκυκλώματος: Έως 25 kA
• Τάση αντοχής συχνότητας ισχύος: ≥ 42 kV
• Τάση αντοχής κεραυνών: ≥ 75kV

Δομικά Χαρακτηριστικά

• Σχεδιασμός συμπαγούς διακόπτη με μόνωση αερίου
• Ενσωματωμένος διακόπτης κενού (VCB)
• Πλήρως σφραγισμένη δομή δεξαμενής για υψηλή αξιοπιστία
• Αρθρωτή διαμόρφωση για ευέλικτη κατανομή ισχύος
• Κατάλληλο για εγκατάσταση σε εσωτερικούς χώρους

Εφαρμογές

ΟΠίνακας μεταγωγέα κύριας μονάδας δακτυλίου με μόνωση αερίου εσωτερικού χώρου με VCBεφαρμόζεται ευρέως σε δίκτυα διανομής μέσης τάσης όπου απαιτείται αξιόπιστη μεταγωγή και προστασία.

• Αστικά δίκτυα διανομής ηλεκτρικής ενέργειας
• Βιομηχανικά συστήματα τροφοδοσίας
• Εμπορικά κτίρια και οικιστικές κοινότητες
• Σιδηροδρομικές και συγκοινωνιακές υποδομές
• Μεταλλευτικές και μεταλλουργικές βιομηχανίες
• Έργα μεταφοράς και διανομής ηλεκτρικής ενέργειας
• Συνδέσεις δικτύου ανανεώσιμων πηγών ενέργειας

Βασικά Χαρακτηριστικά

• Σχεδιασμός Σφραγισμένου διακόπτη κενού– ΤοΠίνακας μεταγωγέα κύριας μονάδας δακτυλίου με μόνωση αερίου εσωτερικού χώρου με VCBχρησιμοποιεί έναν στερεό σφραγισμένο διακόπτη κενού εγκατεστημένο σε θάλαμο αερίων από ανοξείδωτο χάλυβα. Αυτός ο σχεδιασμός εξαλείφει το τόξο στο κύριο κύκλωμα και εξασφαλίζει μεγάλη διάρκεια ζωής ηλεκτρικής ενέργειας με υψηλή αξιοπιστία μόνωσης.
• Πλήρως σφραγισμένη και χωρίς συντήρηση δομή– Όλα τα εξαρτήματα υψηλής τάσης, όπως ζυγοί, διακόπτες αποσύνδεσης, VCB και μετασχηματιστές ρεύματος περικλείονται μέσα σε μια σφραγισμένη δεξαμενή αερίου, προστατεύοντάς τα από τη σκόνη, την υγρασία και την εξωτερική μόλυνση.
• Συμπαγής Δομή– Ο ενσωματωμένος σχεδιασμός μειώνει σημαντικά τον χώρο εγκατάστασης, καθιστώντας τον ιδανικό για εσωτερικούς υποσταθμούς, προκατασκευασμένους υποσταθμούς και έργα με περιορισμένο χώρο ηλεκτρικού χώρου.
• Υψηλή Λειτουργική Ασφάλεια– Εξοπλισμένο με σύστημα μηχανικής μπλοκαρίσματος πέντε ασφάλισης και κατευθυντικό κανάλι εκτόνωσης πίεσης για την αποφυγή κακής λειτουργίας και τη διασφάλιση της ασφαλούς λειτουργίας του συστήματος.
• Έξυπνη συμβατότητα διανομής– Οι δεσμευμένες διεπαφές για ηλεκτρική λειτουργία και αυτοματισμό επιτρέπουν την εύκολη ενσωμάτωση σε σύγχρονα έξυπνα δίκτυα διανομής ενέργειας, που υποστηρίζονται από τον αυστηρό έλεγχο ποιότητας και τα αξιόπιστα πρότυπα κατασκευής της Lugao.

Γιατί να επιλέξετε το Λουγκάο

• Επαγγελματίας Κατασκευαστής – Lugao Powerειδικεύεται στον εξοπλισμό μεταφοράς και διανομής ισχύος υψηλής και μέσης τάσης.
• Προηγμένη Τεχνολογία Παραγωγής– Οι διαδικασίες κατασκευής ακριβείας και τα ολοκληρωμένα συστήματα δοκιμών διασφαλίζουν την αξιοπιστία του προϊόντος.
• Αυστηρός Ποιοτικός Έλεγχος– Ο πίνακας διακοπτών εσωτερικής μονάδας δακτυλίου με μόνωση αερίου με VCB συμμορφώνεται με τα διεθνή πρότυπα, συμπεριλαμβανομένωνΠιστοποιήσεις ISO9001, SGS, CCC και CE.
• Εμπειρία στον κλάδο– Χρόνια τεχνογνωσίας σε μετασχηματιστές ξηρού τύπου, μετασχηματιστές βυθισμένου σε λάδι και εξοπλισμό διανομής ισχύος.
• Παγκόσμια Εφαρμογή– Οι λύσεις Lugao χρησιμοποιούνται ευρέως σε δίκτυα ηλεκτρικής ενέργειας, βιομηχανία, μεταφορές και έργα υποδομής παγκοσμίως.
• Τεχνική Υποστήριξη– Η ομάδα επαγγελματικής εξυπηρέτησης παρέχει τεχνική καθοδήγηση και μακροπρόθεσμη υποστήριξη σε παγκόσμιους πελάτες.

FAQ

1. Ποια είναι η κύρια λειτουργία του πίνακα διακοπτών κύριας μονάδας με μόνωση αερίου εσωτερικού χώρου με VCB;

ΟΠίνακας μεταγωγέα κύριας μονάδας δακτυλίου με μόνωση αερίου εσωτερικού χώρου με VCBέχει σχεδιαστεί για συστήματα διανομής ρεύματος μέσης τάσης. Παρέχει αξιόπιστη μεταγωγή, προστασία και απομόνωση ηλεκτρικών κυκλωμάτων, διασφαλίζοντας σταθερή τροφοδοσία και ασφαλή λειτουργία σε αστικά δίκτυα, βιομηχανικές εγκαταστάσεις και υποσταθμούς.

2. Ποια είναι τα πλεονεκτήματα της χρήσης ενός διακόπτη κενού (VCB) στο RMU;

Ένας διακόπτης κενού προσφέρει εξαιρετική ικανότητα πυρόσβεσης τόξου, μεγάλη ηλεκτρική διάρκεια ζωής και ελάχιστες απαιτήσεις συντήρησης. Όταν ενσωματώνεται στη δομή RMU με μόνωση αερίου, βελτιώνει την αξιοπιστία της μεταγωγής, τη λειτουργική ασφάλεια και τη συνολική ανθεκτικότητα του εξοπλισμού.

3. Πού εγκαθίσταται συνήθως ο πίνακας διακοπτών κύριας μονάδας με μονωμένο δακτύλιο αερίου εσωτερικού χώρου Lugao με VCB;

Εγκαθίσταται ευρέως σε εσωτερικά περιβάλλοντα διανομής ηλεκτρικής ενέργειας, όπως συμπαγείς υποσταθμούς, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια, οικιστικές κοινότητες, σιδηρόδρομους και συστήματα διανομής ανανεώσιμων πηγών ενέργειας όπου απαιτείται αποδοτικότητα χώρου και υψηλή αξιοπιστία.

4. Γιατί να επιλέξετε το Lugao για μόνωση αερίουΔιακόπτης RMU?

Η Lugao παρέχει αξιόπιστο εξοπλισμό διανομής ισχύος που υποστηρίζεται από προηγμένη τεχνολογία κατασκευής, αυστηρό έλεγχο ποιότητας και διεθνείς πιστοποιήσεις, όπως ISO9001, SGS, CCC και CE. Με ισχυρή τεχνογνωσία στους μετασχηματιστές και τον εξοπλισμό ισχύος, το Lugao προσφέρει σταθερή απόδοση, μεγάλη διάρκεια ζωής και επαγγελματική τεχνική υποστήριξη για έργα παγκόσμιας υποδομής ηλεκτρικής ενέργειας.
