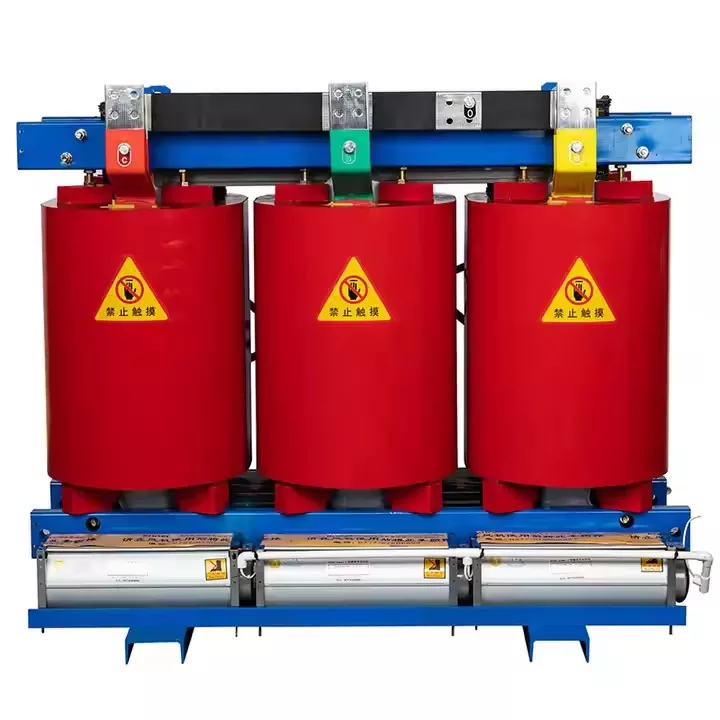

Οι συνήθεις δοκιμές είναι ποιοτικοί έλεγχοι σε κάθε μετασχηματιστή. Κάθε μετασχηματιστής υποβάλλεται σε δοκιμές ρουτίνας. Ο σκοπός είναι να επιβεβαιωθεί ότι η βασική απόδοση πληροί τις απαιτήσεις σχεδιασμού.
Οι δοκιμές αναλογίας στροφών και σχέσης διανύσματος τάσης χρησιμοποιούνται για την επαλήθευση του λόγου στροφών κάθε περιέλιξης. Ελέγχει επίσης τη διαμόρφωση της ακολουθίας φάσεων, δηλαδή την ομάδα σύνδεσης. Οι εργαζόμενοι χρησιμοποιούν μια γέφυρα αναλογίας στροφών για δοκιμές. Εφαρμόζουν τριφασική ή μονοφασική τάση στην πλευρά χαμηλής τάσης και στη συνέχεια μετρούν την τάση στους πλευρικούς ακροδέκτες υψηλής τάσης. Αναλύονται επίσης οι γωνίες φάσεων.
Οι δοκιμές αναλογίας στροφών και σχέσης διανύσματος τάσης χρησιμοποιούνται για την επαλήθευση του λόγου στροφών κάθε περιέλιξης. Ελέγχει επίσης τη διαμόρφωση της ακολουθίας φάσεων, δηλαδή την ομάδα σύνδεσης. Οι εργαζόμενοι χρησιμοποιούν μια γέφυρα αναλογίας στροφών για δοκιμές. Εφαρμόζουν τριφασική ή μονοφασική τάση στην πλευρά χαμηλής τάσης και στη συνέχεια μετρούν την τάση στους πλευρικούς ακροδέκτες υψηλής τάσης. Αναλύονται επίσης οι γωνίες φάσεων.
Η δοκιμή απώλειας τάσης και φορτίου σύνθετης αντίστασης μετρά την αντίσταση βραχυκυκλώματος. Επίσης παρακολουθεί τις απώλειες φορτίου που προκαλούνται από την αντίσταση περιέλιξης και τα φαινόμενα αδέσποσης. Αυτή η δοκιμή εκτελείται με ονομαστικό ρεύμα. Αυτές οι πληροφορίες βοηθούν στην εκτίμηση του ρεύματος βραχυκυκλώματος και του λειτουργικού κόστους του συστήματος. Η διαδικασία είναι η εξής: Βραχυκυκλώστε ένα τύλιγμα (συνήθως το τύλιγμα χαμηλής τάσης). Εφαρμόστε χαμηλότερη τάση στο άλλο τύλιγμα. Αυξήστε αργά το ρεύμα στην ονομαστική τιμή. Καταγράψτε την τιμή της τάσης σε αυτό το σημείο ως τάση αντίστασης. Καταγράψτε ταυτόχρονα την τιμή ισχύος ως απώλεια φορτίου.
Η δοκιμή απώλειας χωρίς φορτίο και ρεύματος χωρίς φορτίο ελέγχει τα χαρακτηριστικά μαγνήτισης του πυρήνα. Αυτό περιλαμβάνει απώλεια υστέρησης και απώλεια δινορευμάτων στην ονομαστική τάση και συχνότητα. Αξιολογεί την ποιότητα κατασκευής του πυρήνα και την ποιότητα των φύλλων χάλυβα πυριτίου. Εφαρμόστε την ονομαστική τάση σε μία περιέλιξη. Κρατήστε το άλλο τύλιγμα ανοιχτό. Μετρήστε την ισχύ εισόδου για να μετρήσετε την απώλεια χωρίς φορτίο. Ελέγξτε ταυτόχρονα το ρεύμα χωρίς φορτίο.
Οι δοκιμές αντίστασης μόνωσης και αναλογίας απορρόφησης χρησιμοποιούνται για την αξιολόγηση της κύριας απόδοσης μόνωσης μεταξύ των περιελίξεων, συμπεριλαμβανομένης της μόνωσης στη γείωση. Επιπλέον, μπορεί να ανιχνεύσει υγρασία ή μόλυνση στο μονωτικό υλικό. Οι ελεγκτές αντίστασης μόνωσης, όπως τα μεγόμετρα ή οι ελεγκτές που βασίζονται σε θυρίστορ, μπορούν να εκτελέσουν αυτήν τη δοκιμή. Η αντίσταση μετριέται σε καθορισμένα χρονικά σημεία (π.χ. 15 δευτερόλεπτα και 60 δευτερόλεπτα). Το αποτέλεσμα της μέτρησης ονομάζεται αναλογία απορρόφησης, που αντανακλά την ξηρότητα του μονωτικού υλικού.
Η δοκιμή τάσης αντοχής στη συχνότητα ισχύος χρησιμοποιείται για τον έλεγχο της βραχυπρόθεσμης αντοχής του κύριου μονωτικού υλικού. Αυτή η δοκιμή πραγματοποιείται υπό υπέρταση συχνότητας ισχύος και στοχεύει στην επαλήθευση της συνολικής απόδοσης του μονωτικού υλικού. Κατά τη διάρκεια της δοκιμής, εφαρμόζεται μια τάση AC πολύ υψηλότερη από την ονομαστική τιμή. Για παράδειγμα, 85kV εφαρμόζεται σε μια συσκευή 35kV για ένα λεπτό. Η θέση δοκιμής μπορεί να είναι μεταξύ της περιέλιξης και της γείωσης ή και στα δύο άκρα της περιέλιξης. Εάν δεν συμβεί βλάβη ή ανατροπή, η δοκιμή θεωρείται合格 (κατάλληλη).
Οι δοκιμές επαγόμενης τάσης και μερικής εκφόρτισης χρησιμοποιούνται για τον έλεγχο της απόδοσης μόνωσης μεταξύ στροφών, στρωμάτων και φάσεων στην περιέλιξη. Μπορεί να ανιχνεύσει εσωτερικά επίπεδα μερικής εκφόρτισης υπό υψηλή τάση. Η συχνότητα δοκιμής θα πρέπει να αυξηθεί στα 100 έως 250 Hz για να αποφευχθεί ο κορεσμός του πυρήνα. Στη δοκιμή επαγωγής, εφαρμόζεται διπλάσια ονομαστική τάση κατά μήκος της περιέλιξης. Ένας ανιχνευτής μερικής εκφόρτισης χρησιμοποιείται ταυτόχρονα. Το επίπεδο εκκένωσης παρακολουθείται. Το επίπεδο εκφόρτισης συνήθως πρέπει να διατηρείται κάτω από 500 pC, ή ακόμα χαμηλότερα.
Η δοκιμή τύπου παρέχει έναν ολοκληρωμένο έλεγχο σε μια μονάδα δείγματος του μοντέλου. Αποδεικνύουν ότι ο σχεδιασμός μπορεί να αντέξει όλες τις προγραμματισμένες συνθήκες λειτουργίας.
● Δοκιμή αύξησης θερμοκρασίας Η δοκιμή αύξησης θερμοκρασίας επιβεβαιώνει ότι η άνοδος θερμοκρασίας του τυλίγματος, του λαδιού και του πυρήνα παραμένει εντός ορίων. Αυτή η δοκιμή εκτελείται υπό ονομαστικό φορτίο για την επαλήθευση της μακροπρόθεσμης θερμικής σταθερότητας. Η ονομαστική απώλεια ρεύματος δημιουργείται στην περιέλιξη χρησιμοποιώντας τη μέθοδο βραχυκυκλώματος. Αυτό προσομοιώνει μια κατάσταση φορτίου. Η διαδικασία θέρμανσης συνεχίζεται μέχρι να επιτευχθεί ισορροπία, συνήθως διαρκεί αρκετές ώρες. Η θερμοκρασία του λαδιού μετριέται απευθείας. Η μέση αύξηση της θερμοκρασίας της περιέλιξης υπολογίζεται χρησιμοποιώντας τη μέθοδο αντίστασης.
Η δοκιμή απώλειας χωρίς φορτίο και ρεύματος χωρίς φορτίο ελέγχει τα χαρακτηριστικά μαγνήτισης του πυρήνα. Αυτό περιλαμβάνει απώλεια υστέρησης και απώλεια δινορευμάτων στην ονομαστική τάση και συχνότητα. Αξιολογεί την ποιότητα κατασκευής του πυρήνα και την ποιότητα των φύλλων χάλυβα πυριτίου. Εφαρμόστε την ονομαστική τάση σε μία περιέλιξη. Κρατήστε το άλλο τύλιγμα ανοιχτό. Μετρήστε την ισχύ εισόδου για να μετρήσετε την απώλεια χωρίς φορτίο. Ελέγξτε ταυτόχρονα το ρεύμα χωρίς φορτίο.
Μέτρηση στάθμης ήχου & δοκιμή τάσης αντοχής συχνότητας εξωτερικής ισχύος
Η δοκιμή τάσης αντοχής σε συχνότητα εξωτερικής ισχύος επικεντρώνεται σε εξωτερικά εξαρτήματα. Αυτό περιλαμβάνει δακτυλίους και γείωση περιελίξεων υψηλής τάσης. Η δοκιμή πραγματοποιείται υπό συνθήκες υγρού ή μολυσμένου αέρα. Σε ένα υπαίθριο περιβάλλον, εφαρμόζεται τάση συχνότητας υψηλής ισχύος μεταξύ των υπό τάση και των γειωμένων μερών.
Μπορούν να πραγματοποιηθούν ειδικές δοκιμές για πιο εις βάθος επιθεωρήσεις με βάση τις ανάγκες του χρήστη ή τις ειδικές ρυθμίσεις. Αυτές οι δοκιμές είναι συμπληρωματικές σύμφωνα με συγκεκριμένες απαιτήσεις ή συνθήκες.
Η μέτρηση της στάθμης του ήχου χρησιμοποιείται για την παρακολούθηση του θορύβου κατά τη λειτουργία χωρίς φορτίο και φορτίο. Είναι ιδανικό για τοποθεσίες ευαίσθητες στον ήχο, όπως αστικές ή κατοικημένες περιοχές.
Η δοκιμή ικανότητας αντοχής σε βραχυκύκλωμα χρησιμοποιείται για την επαλήθευση της μηχανικής αντοχής και της δομικής ελαστικότητας. Αυτό αντέχει τις τεράστιες ηλεκτρομαγνητικές δυνάμεις που δημιουργούνται από ξαφνικές βλάβες. Σε εργαστήριο ή κέντρο πιστοποίησης, εφαρμόζεται τάση στη μία πλευρά της δοκιμής βραχυκυκλώματος. Ένα ρεύμα βραχυκυκλώματος εφαρμόζεται στην άλλη πλευρά. Το ρεύμα θα φτάσει δεκάδες φορές την ονομαστική τιμή. Η δοκιμή διατηρείται για καθορισμένο χρόνο, όπως δύο δευτερόλεπτα. ● Μέτρηση σύνθετης αντίστασης μηδενικής ακολουθίας: Η μέτρηση σύνθετης αντίστασης μηδενικής ακολουθίας παρέχει δεδομένα για προστασία από σφάλματα γείωσης. Βοηθά επίσης στους υπολογισμούς σταθερότητας.
Οι δοκιμές αναλογίας στροφών και σχέσης διανύσματος τάσης χρησιμοποιούνται για την επαλήθευση του λόγου στροφών κάθε περιέλιξης. Ελέγχει επίσης τη διαμόρφωση της ακολουθίας φάσεων, δηλαδή την ομάδα σύνδεσης. Οι εργαζόμενοι χρησιμοποιούν μια γέφυρα αναλογίας στροφών για δοκιμές. Εφαρμόζουν τριφασική ή μονοφασική τάση στην πλευρά χαμηλής τάσης και στη συνέχεια μετρούν την τάση στους πλευρικούς ακροδέκτες υψηλής τάσης. Αναλύονται επίσης οι γωνίες φάσεων.
Όλες αυτές οι δοκιμές ακολουθούν αυστηρές οδηγίες και αυτό το ιεραρχικό σύστημα επιθεωρεί από τα εξαρτήματα μέχρι την πλήρη μονάδα. Φιλτράρει τα ελαττώματα κατά την κατασκευή. Παρέχει πληροφορίες απόδοσης στον χρήστη πριν από την εκκίνηση. Θέτει ένα σημείο αναφοράς για συνεχή επιθεώρηση και συντήρηση. Αυτή η προσέγγιση διαχειρίζεται την αξιοπιστία τουμετασχηματιστήςσε όλο τον κύκλο ζωής του.
