Μετασχηματιστέςσυνδυάστε όλα τα είδη προσεκτικά επιλεγμένων υλικών. Κάθε ένα επιλέγεται για τα ηλεκτρικά, μαγνητικά, θερμικά ή μηχανικά του χαρακτηριστικά. Το μείγμα σε έναν μετασχηματιστή επιτυγχάνει μια ισορροπία μεταξύ του πόσο καλά λειτουργεί, πόσο αξιόπιστο παραμένει και το κόστος του. Οι επιλογές υλικών διαμορφώνουν πραγματικά τη συνολική του λειτουργία και πόσο καιρό διαρκεί.
Ο πυρήνας σε έναν μετασχηματιστή χρησιμοποιεί ειδικό ηλεκτρικό χάλυβα. Αυτός ο χάλυβας διοχετεύει τη μαγνητική ροή αρκετά αποτελεσματικά.
●Ο χάλυβας πυριτίου με προσανατολισμό κόκκων, ή GOES, λειτουργεί ως το βασικό εργαλείο για αποδοτικούς μετασχηματιστές. Έχει περίπου 2 έως 3,5 τοις εκατό πυρίτιο. Αυτό ενισχύει την ηλεκτρική αντίσταση και μειώνει τις απώλειες δινορευμάτων. Οι κόκκοι ευθυγραμμίζονται με ψυχρή έλαση και ανόπτηση. Ευθυγραμμίζονται με την κατεύθυνση του μαγνητικού πεδίου. Αυτή η ρύθμιση μειώνει τις απώλειες υστέρησης έως και 30 τοις εκατό σε σχέση με τον μη προσανατολισμένο χάλυβα.
●Το άμορφο μέταλλο, όπως και η Metglas, χρησιμεύει ως μια άλλη επιλογή για ρυθμίσεις πραγματικά υψηλής απόδοσης. Είναι ένα γρήγορα στερεοποιημένο κράμα, συνήθως σίδηρος με βόριο και πυρίτιο. Χωρίς κρυσταλλική δομή, μειώνει τις απώλειες πυρήνα κατά 60 έως 70 τοις εκατό σε σύγκριση με τον κανονικό χάλυβα. Ωστόσο, κοστίζει περισσότερο σε υλικά. Τείνει επίσης να είναι μηχανικά εύθραυστο.
●Τα ελάσματα αποτελούν τους πυρήνες. Στοιβάζουν λεπτά φύλλα, τυπικά πάχους 0,23 έως 0,35 χιλιοστών. Η μόνωση προέρχεται από κεραμικές ή φωσφορικές επικαλύψεις. Αυτά εμποδίζουν τα δινορεύματα μεταξύ των στρωμάτων.
Τα τυλίγματα χρειάζονται υλικά που αγώγουν καλά τον ηλεκτρισμό. Απαιτούν επίσης σταθερή μηχανική αντοχή.
●Ο ηλεκτρολυτικός χαλκός σκληρής πίσσας, ή ETP, πρωτοπορεί στις περιελίξεις. Πλησιάζει το 100 έως 101 τοις εκατό στο Διεθνές Πρότυπο Ανοπτημένου Χαλκού για την αγωγιμότητα. Η ολκιμότητα του του επιτρέπει να σχηματίζει περίπλοκα σχήματα περιέλιξης. Σε σύγκριση με το αλουμίνιο, έχει καλύτερη μηχανική αντοχή. Αυτό το βοηθά να χειρίζεται τα βραχυκυκλώματα πιο αποτελεσματικά.
●Τα κράματα αλουμινίου εμφανίζονται σε μέρη όπου το κόστος έχει μεγάλη σημασία. Παρέχουν περίπου το 61 τοις εκατό της αγωγιμότητας του χαλκού κατ' όγκο. Κατά βάρος, είναι μόνο 30 τοις εκατό. Για να ταιριάξουν την τρέχουσα χωρητικότητα, χρειάζονται περίπου 1,6 φορές το εμβαδόν της διατομής. Το θετικό είναι ότι εξοικονομούν βάρος και μειώνουν τα έξοδα πρώτων υλών.
●Η μόνωση σε αγωγούς περιλαμβάνει περιτυλίγματα χαρτιού, όπως kraft ή θερμικά αναβαθμισμένους τύπους. Ο πολυεστέρας, όπως το Dacron, ή το πολυαμίδιο όπως το Nomex επίσης λειτουργούν. Μονώνουν στροφή σε στροφή. Συχνά, το βερνίκι ή η ρητίνη τα εμποτίζει για επιπλέον προστασία.
Μια πολυεπίπεδη διάταξη μόνωσης εμποδίζει την ηλεκτρική βλάβη.
●Τα υλικά με βάση την κυτταρίνη αποτελούν την κύρια στερεά μόνωση. Χαρτί Kraft και πιεστήριο ταιριάζουν. Μερικές φορές αναβαθμίζονται με αρωματικά πολυαμίδια για αντοχή στη θερμότητα. Η πορώδης κατασκευή αφήνει το λάδι ή τη ρητίνη να απορροφηθεί εντελώς.
●Liquid Insulation sticks με ορυκτέλαιο ως συνηθισμένη επιλογή. Οι φυσικοί και συνθετικοί εστέρες κερδίζουν έδαφος για καλύτερη πυρασφάλεια και φιλικότητα προς το περιβάλλον. Αυτά τα υγρά διαθέτουν διηλεκτρική ισχύ άνω των 30 kilovolt. Τα με βάση τους εστέρες έχουν σημεία πυρκαγιάς πάνω από 300 βαθμούς Κελσίου.

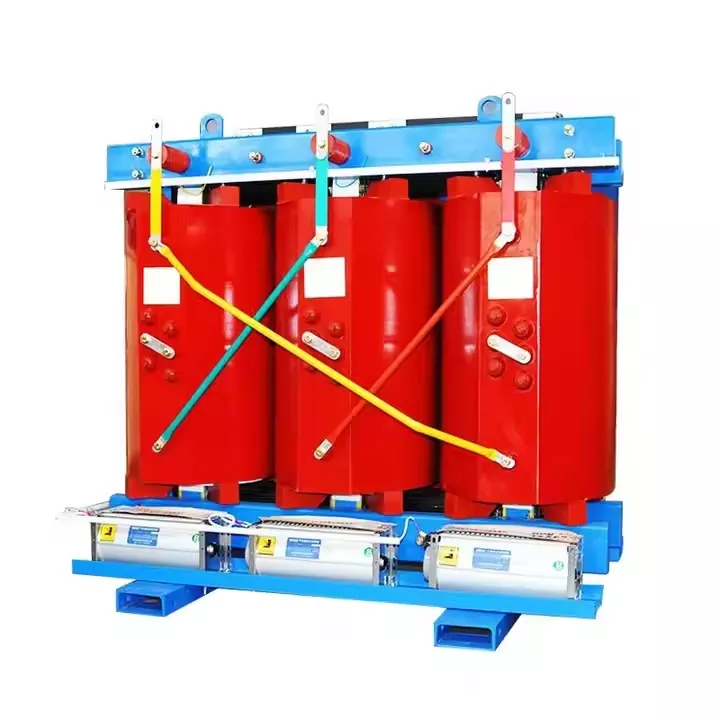

●Στερεά λαβή υλικών χύτευσηςμετασχηματιστές ξηρού τύπου.Εποξειδικές ή πολυεστερικές ρητίνες περιβάλλουν τις περιελίξεις. Προσφέρουν μηχανική υποστήριξη και ασπίδα από το περιβάλλον. Η μερική απόρριψη παραμένει κάτω από 5 πικοκουλόμπ.
● Η δεξαμενή και το περίβλημα χρησιμοποιούν ανθρακούχο χάλυβα, συχνά ποιότητας ASTM A36. Οι επικαλύψεις αντέχουν στη διάβρωση για χρήση σε εξωτερικούς χώρους. Οι ερμητικά σφραγισμένες εκδόσεις μπορεί να συνδυάζονται με ανοξείδωτο χάλυβα. Τα θερμαντικά σώματα προέρχονται επίσης από ανθρακούχο χάλυβα. Τα εσωτερικά διαφράγματα καθοδηγούν τη ροή λαδιού.
●Οι δακτύλιοι συχνά κολλάνε με πορσελάνη για συνηθισμένες εφαρμογές. Οι τύποι πολυμερών, όπως το καουτσούκ σιλικόνης, μαζεύουν ατμό για μικρότερο βάρος και αντοχή σε βανδαλισμούς. Στο εσωτερικό οι αγωγοί είναι χάλκινοι. Παίρνουν επάργυρο ή κασσίτερο.
●Συστήματα συντήρησης κατασκευασμένα από χάλυβα. Οι εύκαμπτες μεμβράνες, όπως το καουτσούκ νιτριλίου ή το φθοριοπολυμερές, κρατούν το λάδι μακριά από τον εξωτερικό αέρα.
●Ο εξοπλισμός ψύξης περιλαμβάνει ανεμιστήρες με λεπίδες αλουμινίου. Οι κινητήρες χρησιμοποιούν σχέδια με ρουλεμάν ή ρουλεμάν με μανίκια. Βαθμολογούν το αδιάκοπο τρέξιμο. Οι πτερωτές της αντλίας σε εγκαταστάσεις με εξαναγκασμένο λάδι τείνουν να είναι μπρούτζινοι ή ανοξείδωτοι.
●Οι συσκευές εκτόνωσης πίεσης διαθέτουν διαφράγματα από ανοξείδωτο χάλυβα ή ειδικά πολυμερή. Σκάνε σε ακριβή επίπεδα πίεσης.
●Silica Gel αναπνέει. Συχνά περιλαμβάνει δείκτη χλωριούχου κοβαλτίου. Αυτό αλλάζει από μπλε σε ροζ καθώς απορροφά την υγρασία.
●Οι αισθητήρες παρακολούθησης χρησιμοποιούν θερμόμετρα αντίστασης πλατίνας PT100 ή PT1000 για ελέγχους θερμοκρασίας. Οι πιεζοαντιστικοί ή χωρητικοί τύποι χειρίζονται την παρακολούθηση πίεσης.
●Βερνίκια εμποτισμού με βάση πολυεστέρα, εποξειδικό ή πολυουρεθάνη. Προστατεύουν από την υγρασία και προσθέτουν μηχανική σταθερότητα.
●Οι κόλλες και τα σφραγιστικά προέρχονται από ενώσεις σιλικόνης, πολυουρεθάνης ή βουτυλίου. Σφραγίζουν φλάντζες και συγκολλούν μέρη.
●Επιφανειακές θεραπείες εφαρμόζουν αστάρια πλούσια σε ψευδάργυρο. Ακολουθούν τελικές επιστρώσεις πολυουρεθάνης για προστασία από τη διάβρωση. Το πάχος ξηρής μεμβράνης κυμαίνεται συνήθως από 150 έως 250 μικρόμετρα.
Οι επιλογές υλικών στην κατασκευή μετασχηματιστών δείχνουν εκατό χρόνια σταθερών τροποποιήσεων. Ζυγίζουν τις ηλεκτρικές ανάγκες έναντι μηχανικών, θερμικών, περιβαλλοντικών και παραγόντων κόστους. Οι ιδιότητες σε κάθε τμήμα επηρεάζουν την αποτελεσματικότητα, η οποία μπορεί να φτάσει πάνω από 99,7 τοις εκατό. Επηρεάζουν τη λειτουργική ζωή, συχνά 25 έως 40 χρόνια. Οι περιβαλλοντικές επιπτώσεις συνδέονται επίσης. Η επιστήμη των υλικών οδηγεί την πρόοδο στην τεχνολογία μετασχηματιστών. Τα νεότερα σχέδια κλίνουν προς βιώσιμες επιλογές. Τα ανακυκλώσιμα μέταλλα, τα βιοδιασπώμενα υγρά και η ανθεκτική μόνωση παίζουν ρόλο. Αυτή η αλλαγή δείχνει μια κυκλική οικονομία στον κλάδο.
