Ένας περιεκτικός οδηγός για το SC (b) 13--20-10kv cast resin dry transformers

Σε αντίθεση με τα παραδοσιακάμετασχηματιστές με πετρέλαιο, ο μετασχηματιστής ξηρού τύπου SC (B) 13-20-10KV εκτοξεύει την τεχνολογία χύτευσης εποξειδικής ρητίνης για να επαναπροσδιορίσει τα πρότυπα απόδοσης, καθιστώντας την απαραίτητη επιλογή για κρίσιμες υποδομές και αστικά περιβάλλοντα.

Μια πιο προσεκτική ματιά στο μοντέλο: sc (b) 13--20-10kv

Πριν εξερευνήσετε τα χαρακτηριστικά του, ας αποκωδικοποιήσουμε το όνομα του μοντέλου:

S: Αντιπροσωπεύει έναν τριφασικό μετασχηματιστή (το "S" σημαίνει "τριφασική" στα κινέζικα).

Γ: Υποδεικνύει τη μόνωση της ρητίνης χύτευσης, την τεχνολογία βασικής τεχνολογίας που εξασφαλίζει την πυρασφάλεια και την ανθεκτικότητα.

(Β): Δηλώνει ένα πηνίο με αλουμινόχαρτο χαμηλής τάσης, μια επιλογή σχεδιασμού που επιλύει κοινά προβλήματα σε παραδοσιακούς συρματόσχοινα.

13: Ο σειριακός αριθμός σχεδιασμού, που αντικατοπτρίζει τις προηγμένες επαναλήψεις μηχανικών για βελτιωμένη απόδοση.

: Η ονομαστική χωρητικότητα κυμαίνεται από 50 kVA έως 3150 kVA.

20-10KV: Το επίπεδο τάσης υψηλής τάσης.

Ποιες είναι οι συνθήκες λειτουργίας για το SC (b) 13--20-10kv μετασχηματιστές ξηρού τύπου ρητίνης;

● Υψόμετρο εγκατάστασης: Δεν υπερβαίνει τα 1000 μέτρα πάνω από τη στάθμη της θάλασσας.

● Κυματομορφή τάσης τροφοδοσίας: Παρόμοια με ένα ημιτονοειδές κύμα.

● Συμμετρία της τάσης τροφοδοσίας πολλαπλών φάσεων: οι τάσεις τροφοδοσίας που συνδέονται με μετασχηματιστή πολλαπλών φάσης θα πρέπει να είναι περίπου συμμετρικές.

● Θερμοκρασία περιβάλλοντος: Μέγιστη θερμοκρασία αέρα +40 ° C. Μέγιστη ημερήσια μέση θερμοκρασία +30 ° C. Μέγιστη ετήσια μέση θερμοκρασία +20 ° C. Ελάχιστη θερμοκρασία αέρα -25 ° C (ισχύει για τους μετασχηματιστές εσωτερικού χώρου).

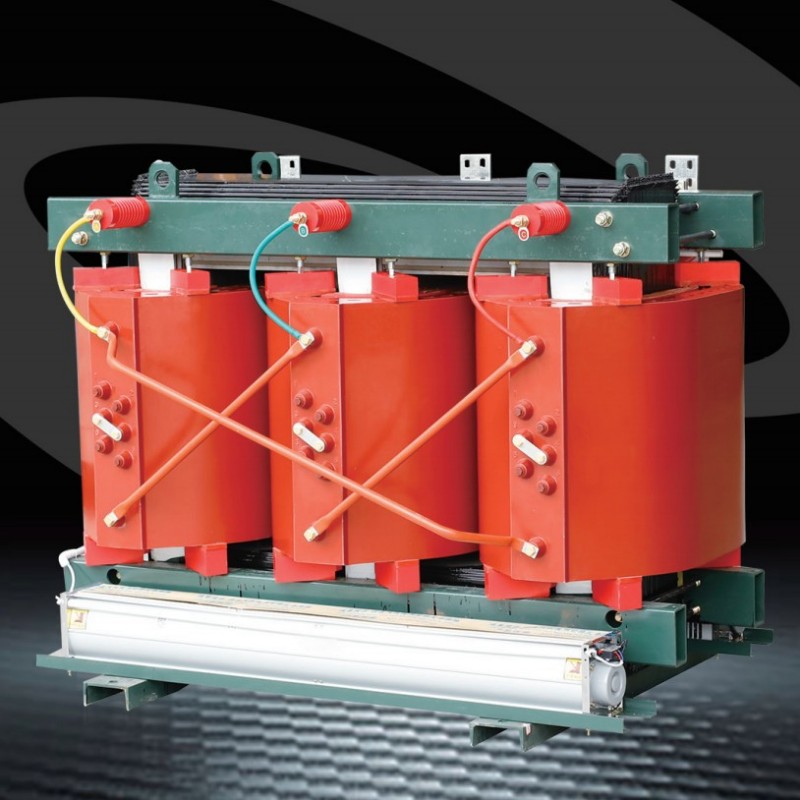

Τι κάνει τους μετασχηματιστές στεγνού τύπου ρητίνης.

● πυρήνας

1. Ο πυρήνας είναι κατασκευασμένος από φύλλα χάλυβα πυριτίου με υψηλή μαγνητική διαπερατότητα, εξαιρετικό προσανατολισμό κόκκων και 45 ° πλήρως κεκλιμένες συνθήκες. Ο πυρήνας χρησιμοποιεί μια ειδική δομή πλακών έλξης τετραγωνικού σωλήνα, με τα πόδια πυρήνα που συνδέονται με μονωτική ταινία. Η επιφάνεια του πυρήνα επικαλύπτεται με ειδική ρητίνη για την πρόληψη της υγρασίας και της σκουριάς, μειώνοντας αποτελεσματικά τις απώλειες χωρίς φορτίο, το ρεύμα χωρίς φορτίο και τον θόρυβο του πυρήνα.

2.SAFE, FLAME RETARDANT και χωρίς ρύπανση, μπορεί να εγκατασταθεί απευθείας στο κέντρο φόρτωσης.

3. Χωρίς συντήρηση, εύκολο στην εγκατάσταση και χαμηλά συνολικά λειτουργικά έξοδα.

4. Η αντοχή στην υγρασία επιτρέπει την κανονική λειτουργία με υγρασία 100% και μπορεί να τεθεί σε λειτουργία μετά από διακοπή χωρίς προ-ξήρανση.

5. Οι απώλειες, οι απώλειες, η χαμηλή μερική απόρριψη, ο χαμηλός θόρυβος και η ισχυρή διάχυση θερμότητας είναι εγγυημένες. Εξοπλισμένο με ένα ολοκληρωμένο σύστημα ελέγχου προστασίας θερμοκρασίας, παρέχει αξιόπιστη διασφάλιση για τη λειτουργία ασφαλούς μετασχηματιστή. Υψηλή αξιοπιστία. Με βάση τις επιχειρησιακές μελέτες των προϊόντων που έχουν ήδη λειτουργήσει, οι δείκτες αξιοπιστίας του προϊόντος έχουν φτάσει σε διεθνή επαγγελματικά πρότυπα.

● πηνίο αλουμινίου

Η περιέλιξη χαμηλής τάσης χρησιμοποιεί ένα μόνο κομμάτι φύλλου χαλκού, μαζί με τη μόνωση της κλάσης F, που τραυματίστηκαν σε μια ειδική μηχανή περιέλιξης αλουμινίου χαμηλής τάσης. Τα πηνία των αλουμινίων αντιμετωπίζουν αποτελεσματικά τα προεξέχοντα ζητήματα του υψηλού στρες βραχυκυκλώματος, της ανισορροπίας του αμπέρ-στροφής, της κακής διάχυσης θερμότητας, των σφαλμάτων γωνίας έλικας και της ασταθούς χειροκίνητης ποιότητας συγκόλλησης που σχετίζεται με προϊόντα χαμηλής τάσης, υψηλού ρεύματος. Η εταιρεία μας χρησιμοποιεί επίσης ρητίνη και θεραπεία για να δημιουργήσει ένα φινίρισμα ανθεκτικό στην υγρασία και τις λεκέδες.

● Συσκευή ελέγχου θερμοκρασίας

Ο μετασχηματιστής χρησιμοποιεί θερμόμετρο σήματος BWDK. Ο αισθητήρας θερμοκρασίας είναι ενσωματωμένος στο επάνω μισό του πηνίου χαμηλής τάσης, ανιχνεύοντας αυτόματα και εμφανίζει το επίπεδο υγρασίας λειτουργίας καθενός από τις τρεις φάσεις. Διαθέτει επίσης συναγερμό υπερ-θερμοκρασίας και λειτουργίες TROPDING.

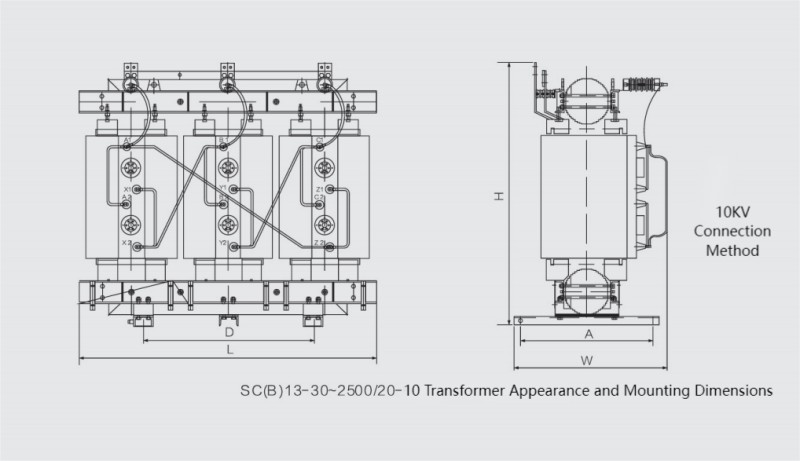

● Μετατροπή τάσης

Ο σύνδεσμος επιτρέπει τη μετατροπή τάσης μεταξύ 10KV και 20KV σε διαφορετικές θέσεις, ικανοποιώντας τις απαιτήσεις των συστημάτων 10KV και 20KV, αντίστοιχα.

Ποιος χρειάζεται αυτόν τον μετασχηματιστή;

Η ασφάλεια δεν είναι διαπραγματεύσιμη σε συστήματα ισχύος, ειδικά σε περιοχές υψηλού κινδύνου ή πυκνοκατοικημένων. Ο μετασχηματιστής SC (b) 13-20KV είναι κατασκευασμένος για να υπερέχει σε αυτό το θέμα, με χαρακτηριστικά που διευθύνουν τους κινδύνους πυρκαγιάς, την υγρασία και τη λειτουργική σταθερότητα. Η ανθεκτική στην πυρκαγιά, η εποξειδική ρητίνη χωρίς ρύπανση, το υλικό μόνωσης του μετασχηματιστή, είναι εγγενώς επιβραδυντικό φλόγας. Δεν απελευθερώνει τοξικά αέρια όταν εκτίθεται σε υψηλές θερμοκρασίες και μπορεί να αντέξει τη βραχυπρόθεσμη υπερθέρμανση χωρίς να τραβήξει φωτιά. Αυτό καθιστά τον μετασχηματιστή ιδανικό για τοποθεσίες ευαίσθητου στη φωτιά, όπως:

● Υπόγειοι χώροι: υπόγειες διαδρομές, ορυχεία και σήραγγες.

● Δημόσια κτίρια: σχολεία, νοσοκομεία και εμπορικά κέντρα.

● Κρίσιμες εγκαταστάσεις: σταθμοί ηλεκτροπαραγωγής, πεδία πετρελαίου και πολυώροφα κτίρια.

Διαφορετικόςμετασχηματιστές με πετρέλαιο, δεν υπάρχει κίνδυνος μόλυνσης από το έδαφος ή νερό από διαρροές - ευθυγραμμίζοντας με τα σύγχρονα περιβαλλοντικά πρότυπα.

Τεχνικές προδιαγραφές: Οι αριθμοί πίσω από την απόδοση

Για να κατανοήσουμε την ευελιξία του μετασχηματιστή, ας δούμε τις βασικές τεχνικές παραμέτρους του:
