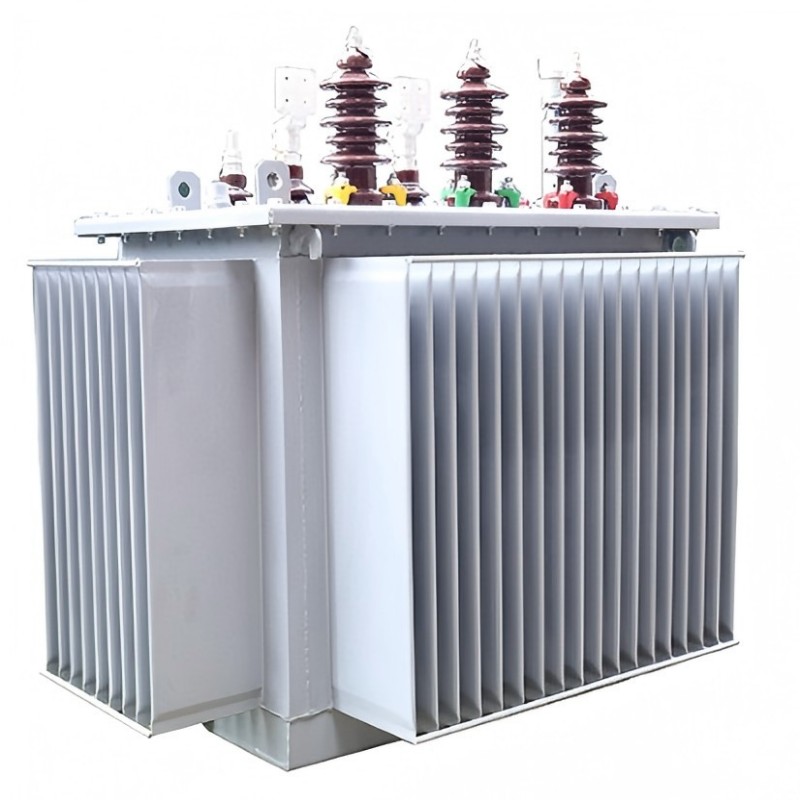

Μετασχηματιστές βυθισμένοι σε λάδιβοηθούν στη μετάδοση και διανομή ισχύος με το χειρισμό της μετατροπής τάσης του δικτύου. Η βασική αρχή λειτουργίας βασίζεται στον νόμο του Faraday για την ηλεκτρομαγνητική επαγωγή. Ένας μετασχηματιστής περιλαμβάνει ένα πρωτεύον τύλιγμα, ένα δευτερεύον τύλιγμα και έναν μαγνητικό πυρήνα που τα συνδέει. Όταν εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος τυλίγματος κατά τη λειτουργία, δημιουργεί ένα συνεχώς μεταβαλλόμενο μαγνητικό πεδίο στον πυρήνα. Αυτό το μεταβαλλόμενο πεδίο προκαλεί στη συνέχεια μια τάση στη δευτερεύουσα περιέλιξη. Η αναλογία στροφών μεταξύ των δύο περιελίξεων αποφασίζει εάν η τάση αυξάνεται ή μειώνεται.
Ο πυρήνας προέρχεται από στοιβαγμένα φύλλα πυριτίου χάλυβα. Σχηματίζει μια μαγνητική διαδρομή χαμηλής ειδικής αντίστασης για τη μείωση των απωλειών δινορευμάτων και υστέρησης. Το σύστημα περιέλιξης έχει την κύρια και τη δευτερεύουσα περιέλιξη. Ο ακριβής σχεδιασμός στροφών επιτυγχάνει τον απαραίτητο μετασχηματισμό τάσης. Η δεξαμενή λαδιού συγκρατεί το μονωτικό λάδι. Η εξωτερική του ψύκτρα ενισχύει την περιοχή απαγωγής θερμότητας. Το σύστημα προστασίας διαθέτει έναν συντηρητή λαδιού, έναν αφυγραντήρα και μια συσκευή εκτόνωσης πίεσης. Αυτά τα εξαρτήματα εξασφαλίζουν ασφαλή λειτουργία υπό διαφορετικές συνθήκες. Η προσαρμογή λειτουργεί για ειδικές εφαρμογές. Χρησιμοποιεί εξειδικευμένα εξαρτήματα ή προσθέτει και αφαιρεί εξαρτήματα όπως απαιτείται.
Ένας ανοδικός μετασχηματιστής αυξάνει την τάση από την κύρια πλευρά στη δευτερεύουσα πλευρά. Συνήθως, το δευτερεύον τύλιγμα έχει περισσότερες στροφές από το πρωτεύον. Το εναλλασσόμενο ρεύμα διέρχεται από το πρωτεύον τύλιγμα με λιγότερες στροφές. Δημιουργεί μια εναλλασσόμενη μαγνητική ροή στον πυρήνα. Αυτή η ροή προκαλεί υψηλότερη τάση στο δευτερεύον τύλιγμα με περισσότερες στροφές. Οι μετασχηματιστές ανύψωσης επιτρέπουν αυξήσεις τάσης. Καθιστούν δυνατή τη μετάδοση ισχύος σε μεγάλες αποστάσεις.
Οι μετασχηματιστές κατεβάσματος βρίσκονται στο τέλος ενός συστήματος ισχύος. Επιτυγχάνουν μετατροπή τάσης με ακριβή σχεδιασμό αναλογίας στροφών. Μειώνουν την τάση από την κύρια πλευρά στη δευτερεύουσα πλευρά. Το δευτερεύον τύλιγμα έχει αντίστοιχα λιγότερες στροφές. Μετατρέπουν την υψηλή τάση από το δίκτυο μεταφοράς σε χαμηλότερη τάση για εφαρμογές χρηστών.
Κατά τη λειτουργία του δικτύου, τομετασχηματιστήςδιατηρεί σταθερή συχνότητα ενώ αλλάζει τάση και ρεύμα. Η μεταδιδόμενη ισχύς παραμένει σχεδόν σταθερή. Καθώς η τάση ανεβαίνει, το ρεύμα πέφτει αναλογικά. Το αντίθετο συμβαίνει όταν μειώνεται η τάση. Το μονωτικό λάδι διαχέει αποτελεσματικά τη θερμότητα. Προστατεύει επίσης τα εσωτερικά εξαρτήματα από την υγρασία και την οξείδωση. Αυτό επεκτείνει αρκετά τη διάρκεια ζωής του μετασχηματιστή.
