Καθώς οι βιομηχανικές εγκαταστάσεις, οι υποσταθμοί κοινής ωφέλειας, οι μονάδες ανανεώσιμων πηγών ενέργειας και οι εμπορικές υποδομές απαιτούν ασφαλέστερη και αποτελεσματικότερη διανομή ηλεκτρικής ενέργειας,Διακόπτης με μόνωση αέρα 13,8 KV MV HVέχει γίνει μια από τις πιο αξιόπιστες λύσεις. Αυτός ο οδηγός εξηγεί την αρχή λειτουργίας του, τα πλεονεκτήματα, τα τεχνικά χαρακτηριστικά, τις εφαρμογές, τις πρακτικές συντήρησης και τα ζητήματα αγοράς. Θα ανακαλύψετε επίσης πώςLUGAO Powerσχεδιάζει αξιόπιστα συστήματα διανομής που παρέχουν μακροπρόθεσμη λειτουργική ασφάλεια, αποδοτικότητα κόστους και σταθερή απόδοση για σύγχρονα δίκτυα ηλεκτρικής ενέργειας.
Περιεχόμενα

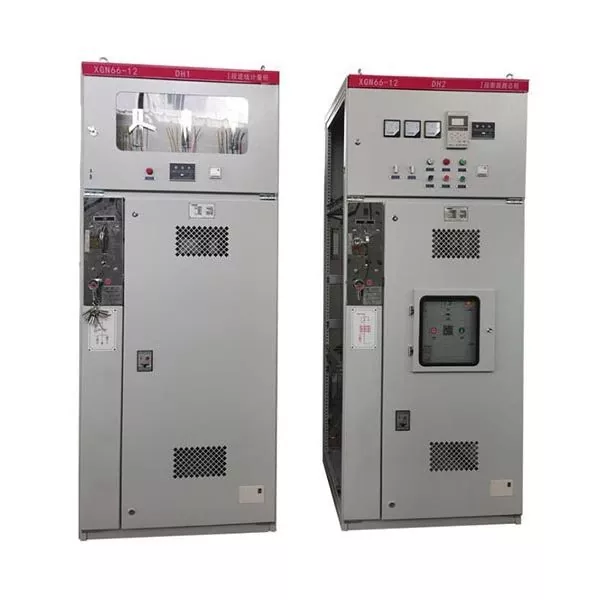

Τι είναι ο διακόπτης με μόνωση αέρα 13,8 KV MV HV;
LUGAO Powerπαράγει υψηλής απόδοσηςΔιακόπτης με μόνωση αέρα 13,8 KV MV HVλύσεις σχεδιασμένες για ασφαλή, αξιόπιστη και αποδοτική ηλεκτρική διανομή μέσης τάσης. Σχεδιασμένα γύρω από μια ονομαστική τάση 13,8 kV, αυτά τα συγκροτήματα διακοπτών χρησιμοποιούν τον ατμοσφαιρικό αέρα ως κύριο μέσο μόνωσης, καθιστώντας τα φιλικά προς το περιβάλλον ενώ παρέχουν εξαιρετική λειτουργική αξιοπιστία για βιομηχανικά, εμπορικά και ηλεκτρικά συστήματα κοινής ωφέλειας.
Οι συσκευές διανομής με μόνωση αέρα (AIS) αποτελούνται από πολλαπλά ενσωματωμένα ηλεκτρικά εξαρτήματα συναρμολογημένα σε κλειστά μεταλλικά διαμερίσματα. Αυτά τα εξαρτήματα συνεργάζονται για τη διανομή ηλεκτρικής ενέργειας, την απομόνωση βλαβών, την προστασία του εξοπλισμού και τη διασφάλιση της ασφάλειας του χειριστή.
Σε αντίθεση με τους διακόπτες με μόνωση αερίου που βασίζεται στο αέριο SF6, το AIS χρησιμοποιεί φυσική μόνωση αέρα. Αυτό μειώνει τις περιβαλλοντικές ανησυχίες, μειώνει το κόστος του κύκλου ζωής και απλοποιεί τη συνήθη συντήρηση, ενώ εξακολουθεί να παρέχει εξαιρετική διηλεκτρική απόδοση για πολλές εσωτερικές και εξωτερικές εγκαταστάσεις.
Η αξιόπιστη διανομή μέσης τάσης εξαρτάται όχι μόνο από την ηλεκτρική απόδοση, αλλά και από την ασφάλεια του εξοπλισμού, τη δυνατότητα συντήρησης και τη μεγάλη διάρκεια ζωής - όλα τα δυνατά σημεία του σύγχρονου εξοπλισμού με μόνωση αέρα.
Βασικά Χαρακτηριστικά και Τεχνικές Προδιαγραφές
ΣύγχρονοςΔιακόπτης με μόνωση αέρα 13,8 KV MV HVσυνδυάζει προηγμένες τεχνολογίες προστασίας με αρθρωτή κατασκευή, επιτρέποντας ευέλικτη εγκατάσταση και μελλοντική επέκταση του συστήματος.
| Προσδιορισμός | Τυπική τιμή |
|---|---|
| Ονομαστική τάση | 13,8 kV |
| Συχνότητα | 50 Hz / 60 Hz |
| Ονομαστικό ρεύμα | 630A–3150A |
| Ρεύμα διακοπής βραχυκυκλώματος | Έως 40 kA |
| Μονωτικό Μέσο | Περιβάλλων αέρας |
| Τύπος διακόπτη κυκλώματος | Διακόπτης κενού |
| Πτυχίο Προστασίας | IP4X ή παραπάνω |
| Εγκατάσταση | Εσωτερική / Εξωτερική (ανάλογα με τη διαμόρφωση) |
Κύρια Εξαρτήματα
- Διακόπτης κενού
- Μετασχηματιστής ρεύματος (CT)
- Μετασχηματιστής τάσης (VT)
- Σύστημα Busbar
- Ρελέ προστασίας
- Διακόπτης γείωσης
- Θήκη καλωδίων
- Μηχανικό και ηλεκτρικό σύστημα εμπλοκής
- Ευφυείς συσκευές παρακολούθησης
Σημαντικά πλεονεκτήματα
1. Άριστη λειτουργική ασφάλεια
Η ασφάλεια του χειριστή είναι πάντα η ύψιστη προτεραιότητα. Το σύγχρονο AIS ενσωματώνει ολοκληρωμένα συστήματα αλληλασφάλισης που αποτρέπουν λανθασμένες ακολουθίες λειτουργίας, ενώ οι δομές ντουλαπιών με αντοχή στο τόξο συμβάλλουν στην ελαχιστοποίηση των κινδύνων σε συνθήκες σφάλματος.
2. Σχεδιασμός φιλικός προς το περιβάλλον
Δεδομένου ότι ο αέρας χρησιμεύει ως μέσο μόνωσης, δεν υπάρχει εξάρτηση από αέρια θερμοκηπίου όπως το SF6. Αυτό καθιστά τους μονωμένους αέρα διανομής μια περιβαλλοντικά υπεύθυνη λύση που ευθυγραμμίζεται με τις ολοένα και πιο αυστηρές απαιτήσεις βιωσιμότητας.
3. Χαμηλότερο κόστος κύκλου ζωής
Σε σύγκριση με πολλές εναλλακτικές τεχνολογίες, τα συστήματα με μόνωση αέρα προσφέρουν γενικά χαμηλότερο κόστος εγκατάστασης, ευκολότερη συντήρηση και μειωμένα λειτουργικά έξοδα καθ' όλη τη διάρκεια ζωής τους.
4. Υψηλή αξιοπιστία
Οι διακόπτες κενού παρέχουν εξαιρετική ηλεκτρική αντοχή με ελάχιστες απαιτήσεις συντήρησης. Σε συνδυασμό με προηγμένα ψηφιακά ρελέ προστασίας, βελτιώνουν σημαντικά την αξιοπιστία του συστήματος και μειώνουν τον απροσδόκητο χρόνο διακοπής λειτουργίας.
5. Ευέλικτη επέκταση
Τα αρθρωτά σχέδια ντουλαπιών επιτρέπουν μελλοντικές προσθήκες τροφοδοτικών χωρίς να αντικαθιστούν την πλήρη σειρά διακοπτών, καθιστώντας το AIS ιδανικό για την ανάπτυξη βιομηχανικών εγκαταστάσεων και την επέκταση των υποσταθμών.
Τυπικές Εφαρμογές
Λόγω της ευελιξίας του,Διακόπτης με μόνωση αέρα 13,8 KV MV HVαναπτύσσεται ευρέως σε πολλούς κλάδους.
- Υποσταθμοί κοινής ωφέλειας
- Σταθμοί παραγωγής ηλεκτρικής ενέργειας
- Έργα ηλιακής ενέργειας
- Αιολικά πάρκα
- Βιομηχανικές εγκαταστάσεις παραγωγής
- Εγκαταστάσεις επεξεργασίας πετρελαίου και αερίου
- Λειτουργίες εξόρυξης
- Εμπορικά κτίρια
- Νοσοκομεία
- Αεροδρόμια
- Κέντρα δεδομένων
- Συστήματα σιδηροδρομικών μεταφορών
Κάθε εφαρμογή επωφελείται από αξιόπιστη προστασία κυκλώματος, αποτελεσματική κατανομή ισχύος και βελτιωμένη ασφάλεια προσωπικού, διατηρώντας παράλληλα εξαιρετική λειτουργική συνέχεια.
Διακοπτικός εξοπλισμός με μόνωση αέρα έναντι αερίου
Η επιλογή της σωστής τεχνολογίας μόνωσης εξαρτάται από τις συνθήκες εγκατάστασης, τον διαθέσιμο χώρο, τη στρατηγική συντήρησης, τις περιβαλλοντικές εκτιμήσεις και τον προϋπολογισμό του έργου.
| Χαρακτηριστικό | Αερομονωμένος διακόπτης | Διακοπτικός διακόπτης με μόνωση αερίου |
|---|---|---|
| Μόνωση | Περιβάλλων αέρας | SF₆ Αέριο |
| Περιβαλλοντικές Επιπτώσεις | Πολύ Χαμηλό | Υψηλότερο λόγω της χρήσης αερίων θερμοκηπίου |
| Συντήρηση | Απλός | Πιο εξειδικευμένο |
| Αρχική Επένδυση | Γενικά Χαμηλότερα | Πιο ψηλά |
| Απαίτηση χώρου | Μεγαλύτερος | Πιο συμπαγές |
| Επιθεώρηση Προσβασιμότητα | Εύκολος | Πιο σύνθετο |
Πώς να επιλέξετε τον σωστό διακόπτη με μόνωση αέρα 13,8 KV MV HV
Επιλέγοντας το κατάλληλοΔιακόπτης με μόνωση αέρα 13,8 KV MV HVπεριλαμβάνει περισσότερα από την απλή αντιστοίχιση της ονομαστικής τάσης. Μια καλά σχεδιασμένη λύση θα πρέπει να υποστηρίζει τη μακροπρόθεσμη λειτουργική αξιοπιστία, τη μελλοντική επέκταση και τη συμμόρφωση με τα ισχύοντα ηλεκτρολογικά πρότυπα.
Σημαντικοί Παράγοντες Επιλογής
- Επιβεβαιώστε τις απαιτήσεις ονομαστικής τάσης, συχνότητας και συνεχούς ρεύματος.
- Προσδιορίστε το μέγιστο μελλοντικό ρεύμα βραχυκυκλώματος.
- Αξιολογήστε το περιβάλλον εγκατάστασης, συμπεριλαμβανομένων των εσωτερικών ή εξωτερικών συνθηκών.
- Επιλέξτε μια κατάλληλη διαμόρφωση ρελέ προστασίας.
- Εξετάστε τις μελλοντικές απαιτήσεις επέκτασης τροφοδότη.
- Επαληθεύστε τη συμμόρφωση με τα πρότυπα IEC ή άλλα ισχύοντα πρότυπα.
- Επιλέξτε έναν κατασκευαστή με αποδεδειγμένη μηχανική εμπειρία και ποιοτικό έλεγχο.
- Ελέγξτε την τεχνική υποστήριξη μετά την πώληση και τη διαθεσιμότητα ανταλλακτικών.
LUGAO Powerπροσφέρει εξατομικευμένες διαμορφώσεις διακοπτών για να φιλοξενήσει υποσταθμούς κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας και εμπορικά συστήματα διανομής ηλεκτρικής ενέργειας. Οι ομάδες μηχανικών μπορούν να προσαρμόσουν σχέδια προστασίας, διατάξεις διαύλου, επιλογές μέτρησης, πρωτόκολλα επικοινωνίας και διαμορφώσεις περιβλήματος σύμφωνα με τις απαιτήσεις του έργου.
Βέλτιστες πρακτικές συντήρησης
Η τακτική συντήρηση είναι απαραίτητη για τη διασφάλιση της μέγιστης διάρκειας ζωής του εξοπλισμού και τη διατήρηση της λειτουργικής ασφάλειας. Αν και οι συσκευές διανομής με μόνωση αέρα γενικά απαιτούν λιγότερη συντήρηση από πολλές εναλλακτικές τεχνολογίες, οι προγραμματισμένες επιθεωρήσεις εξακολουθούν να συνιστώνται ιδιαίτερα.
Λίστα ελέγχου συνιστώμενης συντήρησης
- Επιθεωρήστε την καθαριότητα του ντουλαπιού και αφαιρέστε τη συσσωρευμένη σκόνη.
- Βεβαιωθείτε ότι όλες οι μηχανικές ασφάλειες λειτουργούν σωστά.
- Ελέγξτε την κατάσταση των αυτόματων διακοπτών κενού.
- Σφίξτε τις ηλεκτρικές συνδέσεις όπου χρειάζεται.
- Δοκιμάστε τα ρελέ προστασίας σύμφωνα με τα προγράμματα συντήρησης.
- Επιθεωρήστε τα εξαρτήματα της μόνωσης για σημάδια γήρανσης.
- Επαληθεύστε τη συνέχεια της γείωσης.
- Εκτελέστε θερμική απεικόνιση για να εντοπίσετε μη φυσιολογικά καυτά σημεία.
- Καταγράψτε δεδομένα επιθεώρησης για προγνωστικό σχεδιασμό συντήρησης.
| Στοιχείο συντήρησης | Προτεινόμενο διάστημα | Σκοπός |
|---|---|---|
| Οπτική Επιθεώρηση | Μηνιαίος | Προσδιορίστε τη σκόνη, την υγρασία ή τη φυσική ζημιά |
| Δοκιμή μηχανικής λειτουργίας | Κάθε 6 Μήνες | Εξασφαλίστε αξιόπιστη απόδοση μεταγωγής |
| Δοκιμή προστασίας ρελέ | Ετησίως | Επαληθεύστε την ακρίβεια προστασίας |
| Υπέρυθρη Θερμική Επιθεώρηση | Ετησίως | Ανίχνευση χαλαρών ή υπερθέρμανσης συνδέσεων |
| Ολοκληρωμένη Προληπτική Συντήρηση | Κάθε 3-5 χρόνια | Παρατείνετε τη διάρκεια ζωής και βελτιώστε την αξιοπιστία |
Γιατί περισσότερα έργα ενέργειας Επιλέξτε το LUGAO Power
Για έργα διανομής μέσης τάσης, η ποιότητα του εξοπλισμού επηρεάζει άμεσα την αξιοπιστία του συστήματος, τη λειτουργική ασφάλεια και το μακροπρόθεσμο κόστος συντήρησης.LUGAO Powerεπικεντρώνεται στην παροχή αξιόπιστου ηλεκτρικού εξοπλισμού σχεδιασμένου να ανταποκρίνεται στις απαιτητικές απαιτήσεις των επιχειρήσεων κοινής ωφέλειας, των βιομηχανικών εγκαταστάσεων, των μονάδων ανανεώσιμων πηγών ενέργειας και των έργων υποδομής παγκοσμίως.
- Επαγγελματικές ικανότητες μηχανικής και σχεδιασμού
- Αυστηρή διαχείριση ποιότητας παραγωγής
- Αξιόπιστη τεχνολογία μεταγωγής κενού
- Προσαρμοσμένες λύσεις για διαφορετικούς κλάδους
- Συμμόρφωση με τα διεθνή πρότυπα
- Ολοκληρωμένη εργοστασιακή δοκιμή πριν από την αποστολή
- Αποκρινόμενη τεχνική συμβουλευτική και υποστήριξη μετά την πώληση
- Εκτεταμένη εξαγωγική εμπειρία στην εξυπηρέτηση παγκόσμιων αγορών
Συνδυάζοντας προηγμένες διαδικασίες παραγωγής με αυστηρή επιθεώρηση ποιότητας, η LUGAO Power βοηθά τους πελάτες να βελτιώσουν την ασφάλεια του ηλεκτρικού συστήματος, να ελαχιστοποιήσουν το χρόνο διακοπής λειτουργίας και να μειώσουν το λειτουργικό κόστος του κύκλου ζωής.
Συχνές Ερωτήσεις
1. Ποιο είναι το κύριο πλεονέκτημα του διακόπτη με μόνωση αέρα 13,8 KV MV HV;
Το μεγαλύτερο πλεονέκτημά του είναι ο συνδυασμός υψηλής λειτουργικής αξιοπιστίας, εξαιρετικής ασφάλειας, φιλικής προς το περιβάλλον μόνωσης αέρα και σχετικά χαμηλού κόστους συντήρησης.
2. Είναι ο μονωμένος αέρας διακόπτης κατάλληλος για έργα ανανεώσιμων πηγών ενέργειας;
Ναί. Χρησιμοποιείται ευρέως σε ηλιακά πάρκα, σταθμούς αιολικής ενέργειας, συστήματα αποθήκευσης ενέργειας από μπαταρίες και άλλες εγκαταστάσεις ανανεώσιμων πηγών ενέργειας λόγω της αξιόπιστης απόδοσης διανομής μέσης τάσης.
3. Πόσο καιρό μπορούν συνήθως να λειτουργήσουν οι συσκευές διανομής με μόνωση αέρα;
Με σωστή εγκατάσταση και προληπτική συντήρηση, τα σύγχρονα συστήματα διανομής μπορούν να παρέχουν αξιόπιστη εξυπηρέτηση για περισσότερα από 25-30 χρόνια.
4. Απαιτεί αέριο SF₆ ο μονωμένος αέρας;
Όχι. Οι συσκευές διανομής με μόνωση αέρα χρησιμοποιούν τον ατμοσφαιρικό αέρα ως μέσο μόνωσης, εξαλείφοντας την ανάγκη για αέριο SF₆ και υποστηρίζοντας πιο περιβαλλοντικά βιώσιμη ηλεκτρική υποδομή.
5. Μπορεί να προσαρμοστεί ο εξοπλισμός διανομής;
Ναί. Κατασκευαστές όπωςLUGAO Powerμπορεί να προσαρμόσει τις διατάξεις των πάνελ, τα συστήματα προστασίας, τις διεπαφές επικοινωνίας, τις τρέχουσες αξιολογήσεις, τις διαμορφώσεις περιβλήματος και άλλες προδιαγραφές για την κάλυψη διαφορετικών απαιτήσεων έργου.
Σύναψη
Καθώς η ηλεκτρική υποδομή συνεχίζει να εξελίσσεται προς μεγαλύτερη αποτελεσματικότητα, ψηφιοποίηση και βιωσιμότητα,Διακόπτης με μόνωση αέρα 13,8 KV MV HVπαραμένει μια αξιόπιστη λύση για διανομή ισχύος μέσης τάσης. Η φιλική προς το περιβάλλον μέθοδος μόνωσης, η αποδεδειγμένη λειτουργική αξιοπιστία, ο αρθρωτός σχεδιασμός και το χαμηλότερο κόστος κύκλου ζωής το καθιστούν εξαιρετική επένδυση για επιχειρήσεις κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, εμπορικές εγκαταστάσεις και έργα ανανεώσιμων πηγών ενέργειας. Η επιλογή ενός αξιόπιστου κατασκευαστή διασφαλίζει σταθερή απόδοση, βελτιωμένη λειτουργική ασφάλεια και μακροπρόθεσμη αξία σε όλη τη διάρκεια ζωής του εξοπλισμού.
