Καθώς τα δίκτυα διανομής ηλεκτρικής ενέργειας γίνονται όλο και πιο περίπλοκα, οι επιχειρήσεις κοινής ωφέλειας και οι βιομηχανικές εγκαταστάσεις απαιτούν εξοπλισμό που να προσφέρει εξαιρετική αξιοπιστία, ασφάλεια, συμπαγή λειτουργία και λειτουργία χωρίς συντήρηση. ΟΣυμπαγής διακόπτης μέσης τάσης SF6 Πλήρως μονωμένος σφραγισμένος ηλεκτρικός δακτύλιος κύριας μονάδαςέχει αναδειχθεί ως κορυφαία λύση για σύγχρονα συστήματα διανομής μέσης τάσης λόγω της ανώτερης απόδοσης μόνωσης, της προστασίας του περιβάλλοντος, της λειτουργικής ασφάλειας και της μεγάλης διάρκειας ζωής.
Lugao Powerπαρέχει προηγμένεςΣυμπαγής διακόπτης μέσης τάσης SF6 Πλήρως μονωμένος σφραγισμένος ηλεκτρικός δακτύλιος κύριας μονάδαςλύσεις σχεδιασμένες για αστικούς υποσταθμούς, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας, εμπορικά συγκροτήματα και δίκτυα διανομής κοινής ωφέλειας. Αυτά τα συμπαγή συστήματα διανομής συμβάλλουν στη βελτίωση της αξιοπιστίας ισχύος, ενώ μειώνουν τον χώρο εγκατάστασης και το κόστος συντήρησης.
Σε αυτό το άρθρο, διερευνούμε πώς λειτουργούν οι κύριες μονάδες δακτυλίου με μόνωση SF6, τα πλεονεκτήματά τους, τα τεχνικά χαρακτηριστικά, τις εφαρμογές, τα κριτήρια επιλογής και γιατί έχουν γίνει βασικό στοιχείο στη σύγχρονη ηλεκτρική υποδομή.

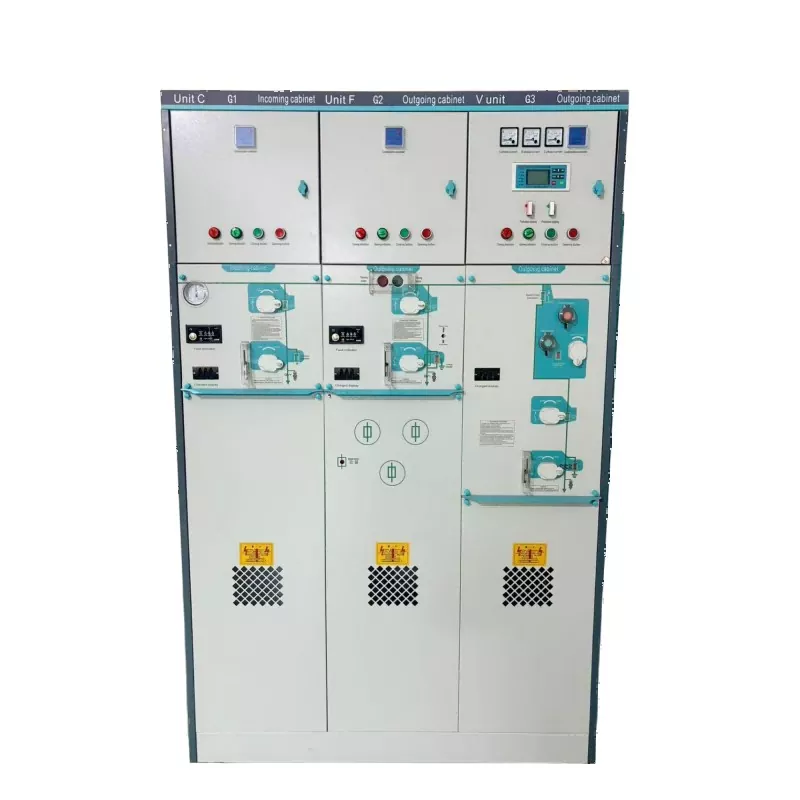

Ένας πλήρως μονωμένος σφραγισμένος ηλεκτρικός δακτύλιος μέσης τάσης SF6 Ο συμπαγής διακόπτης κεντρικής μονάδας είναι μια εργοστασιακά συναρμολογημένη συσκευή διανομής μέσης τάσης που έχει σχεδιαστεί για τον ασφαλή έλεγχο, την προστασία και την απομόνωση ηλεκτρικών κυκλωμάτων εντός των δικτύων διανομής ισχύος.
Το σύστημα χρησιμοποιεί αέριο εξαφθοριούχο θείο (SF6) ως μονωτικό μέσο και μέσο σβέσης τόξου. Όλα τα ενεργά εξαρτήματα περικλείονται μέσα σε μια σφραγισμένη δεξαμενή από ανοξείδωτο χάλυβα, προστατεύοντας τον εσωτερικό εξοπλισμό από την υγρασία, τη σκόνη, τη ρύπανση, το σπρέι αλατιού και άλλους περιβαλλοντικούς ρύπους.
Οι κύριες μονάδες δακτυλίου (RMU) αναπτύσσονται ευρέως σε:
Συμπαγής διακόπτης μέσης τάσης SF6 Πλήρως μονωμένος σφραγισμένος ηλεκτρικός δακτύλιος κύριας μονάδαςΤα συστήματα παρέχουν εξαιρετικά αξιόπιστη κατανομή ισχύος, ενώ μειώνουν σημαντικά το ίχνος εγκατάστασης.
Η αρχή λειτουργίας ενός RMU με μόνωση SF6 περιστρέφεται γύρω από τη διατήρηση της αδιάλειπτης κατανομής ισχύος ενώ παράλληλα επιτρέπει την απομόνωση σφαλμάτων και την προστασία του κυκλώματος.
Υπό κανονικές συνθήκες λειτουργίας, η ηλεκτρική ενέργεια ρέει μέσω διασυνδεδεμένων τροφοδοτικών διατεταγμένων σε διαμόρφωση δακτυλίου. Εάν παρουσιαστεί σφάλμα σε ένα τμήμα, ο πίνακας διανομής μπορεί να απομονώσει γρήγορα το ελαττωματικό τμήμα διατηρώντας παράλληλα την τροφοδοσία ρεύματος σε μη επηρεασμένα τμήματα.
Ο σφραγισμένος θάλαμος αερίου SF6 εκτελεί δύο κρίσιμες λειτουργίες:
Αυτός ο σχεδιασμός ενισχύει δραματικά τη λειτουργική αξιοπιστία και την ασφάλεια του προσωπικού.
Ένα σύγχρονο πλήρως μονωμένο RMU αποτελείται συνήθως από πολλά ενσωματωμένα εξαρτήματα:
| Συστατικό | Λειτουργία |
|---|---|
| Διακόπτης διακοπής φορτίου | Εκτελεί λειτουργίες μεταγωγής υπό συνθήκες φορτίου |
| Διακόπτης Κυκλώματος | Παρέχει διακοπή και προστασία σφάλματος |
| Δεξαμενή αερίου SF6 | Παρέχει μόνωση και σβήσιμο τόξου |
| Σύστημα Busbar | Μεταφέρει ενέργεια μεταξύ των διαμερισμάτων |
| Διαμερίσματα καλωδίων | Συνδέστε εισερχόμενους και εξερχόμενους τροφοδότες |
| Ρελέ προστασίας | Ανίχνευση μη φυσιολογικών συνθηκών λειτουργίας |
| Διακόπτης γείωσης | Εξασφαλίζει ασφαλείς εργασίες συντήρησης |
| Μονάδα ελέγχου | Ενεργοποιεί τοπική και απομακρυσμένη λειτουργία |
Μαζί, αυτά τα εξαρτήματα δημιουργούν μια συμπαγή αλλά εξαιρετικά αποδοτική λύση διανομής μέσης τάσης.
Ο σφραγισμένος σχεδιασμός εμποδίζει τη μόλυνση του περιβάλλοντος να επηρεάσει κρίσιμα ηλεκτρικά εξαρτήματα. Ως αποτέλεσμα, η απόδοση του εξοπλισμού παραμένει σταθερή ακόμη και σε δύσκολες συνθήκες λειτουργίας.
Σε σύγκριση με τα παραδοσιακά συστήματα διανομής, τα SF6 RMU απαιτούν σημαντικά λιγότερο χώρο εγκατάστασης, καθιστώντας τα ιδανικά για πυκνοκατοικημένες αστικές περιοχές.
Τα πλήρως κλειστά ενεργά μέρη εξαλείφουν τους κινδύνους τυχαίας επαφής και βελτιώνουν την ασφάλεια του χειριστή.
Δεδομένου ότι όλα τα κύρια εξαρτήματα είναι σφραγισμένα μέσα στο περίβλημα με μόνωση αερίου, τα διαστήματα συντήρησης μειώνονται σημαντικά.
Το αέριο SF6 διαθέτει εξαιρετικές ιδιότητες μόνωσης που επιτρέπουν τη συμπαγή σχεδίαση εξοπλισμού χωρίς να θυσιάζεται η ηλεκτρική απόδοση.
Τα ποιοτικά RMU μπορούν να λειτουργήσουν αξιόπιστα για περισσότερα από 30 χρόνια υπό κατάλληλες συνθήκες.
Ο σχεδιασμός της σφραγισμένης δεξαμενής προστατεύει αποτελεσματικά τον εξοπλισμό από:
Αν και οι προδιαγραφές ποικίλλουν ανάλογα με τις απαιτήσεις του έργου, ο παρακάτω πίνακας αντιπροσωπεύει κοινές παραμέτρους που βρίσκονται στις σύγχρονες κύριες μονάδες δακτυλίου SF6.
| Παράμετρος | Τυπική τιμή |
|---|---|
| Ονομαστική τάση | 12kV / 24kV / 36kV |
| Ονομαστική συχνότητα | 50Hz / 60Hz |
| Ονομαστικό ρεύμα | 630A - 1250A |
| Ρεύμα διακοπής βραχυκυκλώματος | 20kA - 31,5kA |
| Μονωτικό μέσο | SF6 Αέριο |
| Επίπεδο Προστασίας | IP67 ή υψηλότερο |
| Μηχανική Ζωή | 5.000 - 10.000 Λειτουργίες |
| Θερμοκρασία λειτουργίας | -40°C έως +55°C |
Η ευελιξία του συμπαγούς διακόπτη κεντρικής μονάδας με πλήρως μονωμένο σφραγισμένο ηλεκτρικό δακτύλιο μέσης τάσης SF6 τον καθιστά κατάλληλο για πολλές βιομηχανίες.
Οι δημοτικές επιχειρήσεις κοινής ωφέλειας βασίζονται σε RMU για τη βελτίωση της αξιοπιστίας του δικτύου ελαχιστοποιώντας παράλληλα τη χρήση γης.
Τα εργοστάσια παραγωγής απαιτούν σταθερή κατανομή ισχύος για την αποφυγή διακοπών παραγωγής.
Τα ηλιακά πάρκα και οι σταθμοί αιολικής ενέργειας χρησιμοποιούν RMU για τη σύνδεση των στοιχείων παραγωγής με δίκτυα μέσης τάσης.
Τα εμπορικά κέντρα, οι πύργοι γραφείων και οι εγκαταστάσεις μικτής χρήσης επωφελούνται από συμπαγείς εγκαταστάσεις διακοπτών.
Οι σιδηρόδρομοι, τα αεροδρόμια, τα λιμάνια και τα συστήματα μετρό απαιτούν εξαιρετικά αξιόπιστη διανομή ρεύματος μέσης τάσης.
Οι κρίσιμες για την αποστολή εγκαταστάσεις εξαρτώνται από την αδιάλειπτη παροχή ρεύματος, καθιστώντας τα RMU ιδανική επιλογή.
| Χαρακτηριστικό | SF6 RMU | Αερομονωμένος διακόπτης |
|---|---|---|
| Χώρος Εγκατάστασης | Πολύ συμπαγής | Μεγάλο Αποτύπωμα |
| Περιβαλλοντική Αντίσταση | Εξοχος | Μέτριος |
| Συχνότητα Συντήρησης | Χαμηλός | Πιο ψηλά |
| Λειτουργική Ασφάλεια | Ψηλά | Μέτριος |
| Αξιοπιστία | Εξοχος | Καλός |
| Προσδόκιμο Ζωής | 30+ Χρόνια | 20-25 ετών |
| Καταλληλότητα για σκληρά περιβάλλοντα | Εκκρεμής | Περιωρισμένος |
Για έργα όπου η αξιοπιστία, η ασφάλεια και η βελτιστοποίηση του χώρου αποτελούν προτεραιότητες, τα RMU με μόνωση SF6 προσφέρουν συχνά ανώτερη μακροπρόθεσμη αξία.
Η επιλογή της σωστής διαμόρφωσης διακοπτών απαιτεί την αξιολόγηση πολλών σημαντικών παραγόντων.
Επιλέξτε ένα σύστημα που ταιριάζει με την τάση λειτουργίας του δικτύου διανομής.
Βεβαιωθείτε ότι το RMU μπορεί να χειριστεί τόσο την τρέχουσα ζήτηση όσο και τη μελλοντική αύξηση του φορτίου.
Επαληθεύστε ότι οι ονομασίες βραχυκυκλώματος πληρούν τις απαιτήσεις των τοπικών βοηθητικών προγραμμάτων.
Αξιολογήστε την υγρασία, τη θερμοκρασία, το υψόμετρο και τα επίπεδα ρύπανσης.
Εξετάστε τις απαιτήσεις απομακρυσμένης παρακολούθησης και ενοποίησης έξυπνου δικτύου.
Προστατέψτε την εγκατάσταση στο μέλλον επιλέγοντας αρθρωτές διαμορφώσεις όταν είναι δυνατόν.
Ο παγκόσμιος τομέας ηλεκτρικής υποδομής εξελίσσεται ταχέως προς εξυπνότερα, πιο ανθεκτικά δίκτυα διανομής.
Οι αναδυόμενες τάσεις περιλαμβάνουν:
Κατασκευαστές όπως η Lugao Power συνεχίζουν να επενδύουν σε καινοτόμες τεχνολογίες διακοπτών για την υποστήριξη συστημάτων ηλεκτρικής ενέργειας επόμενης γενιάς παγκοσμίως.
Μια κύρια μονάδα δακτυλίου SF6 έχει σχεδιαστεί για να διανέμει, να ελέγχει και να προστατεύει με ασφάλεια ηλεκτρικά δίκτυα μέσης τάσης, διασφαλίζοντας παράλληλα αξιόπιστη συνέχεια ισχύος.
Το αέριο SF6 προσφέρει εξαιρετική αντοχή μόνωσης και δυνατότητες σβέσης τόξου, επιτρέποντας συμπαγή και εξαιρετικά αξιόπιστα σχέδια διακοπτών.
Τα υψηλής ποιότητας RMU συχνά επιτυγχάνουν διάρκεια ζωής άνω των 30 ετών όταν εγκαθίστανται και λειτουργούν σωστά.
Ναί. Η σφραγισμένη κατασκευή τους τα καθιστά ιδιαίτερα ανθεκτικά στις καιρικές συνθήκες, την υγρασία, τη σκόνη και τη ρύπανση.
Απολύτως. Τα σύγχρονα RMU υποστηρίζουν απομακρυσμένη παρακολούθηση, αυτοματισμό, πρωτόκολλα επικοινωνίας και έξυπνες λειτουργίες διαχείρισης δικτύου.
Οι επιχειρήσεις κοινής ωφέλειας, οι βιομηχανικές εγκαταστάσεις, τα έργα ανανεώσιμων πηγών ενέργειας, τα συστήματα μεταφορών, τα εμπορικά κτίρια και τα κέντρα δεδομένων χρησιμοποιούν ευρέως αυτές τις λύσεις διακοπτών.
Η αυξανόμενη ζήτηση για αξιόπιστη, συμπαγή και αποδοτική ως προς τη συντήρηση ηλεκτρική υποδομή συνεχίζει να οδηγεί την υιοθέτηση τηςΣυμπαγής διακόπτης μέσης τάσης SF6 Πλήρως μονωμένος σφραγισμένος ηλεκτρικός δακτύλιος κύριας μονάδας. Ο πλήρως στεγανοποιημένος σχεδιασμός, η εξαιρετική απόδοση μόνωσης, η λειτουργική ασφάλεια και η προσαρμοστικότητα σε διαφορετικές εφαρμογές το καθιστούν μία από τις πιο αποτελεσματικές λύσεις για σύγχρονα δίκτυα διανομής ηλεκτρικής ενέργειας μέσης τάσης.
Είτε αναπτύσσονται σε υποσταθμούς κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας, εμπορικές εξελίξεις ή εφαρμογές έξυπνου δικτύου, αυτά τα προηγμένα RMU συμβάλλουν στη βελτίωση της αξιοπιστίας του συστήματος, ενώ μειώνουν το κόστος κύκλου ζωής και τις απαιτήσεις χώρου εγκατάστασης.
Ψάχνετε για μια αξιόπιστη λύση κλειστού ηλεκτρικού δακτυλίου μέσης τάσης SF6 πλήρως μονωμένου στεγανού ηλεκτρικού δακτυλίου Συμπαγής λύση διακόπτη για το επόμενο έργο σας;Η ομάδα μηχανικών στοLugao Powerείναι έτοιμο να σας βοηθήσει να επιλέξετε την ιδανική διαμόρφωση με βάση το επίπεδο τάσης, τις απαιτήσεις δικτύου, τις περιβαλλοντικές συνθήκες και τα μελλοντικά σχέδια επέκτασης.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις ανάγκες του έργου σας, να λάβετε τεχνική καθοδήγηση από ειδικούς και να αποκτήσετε μια προσαρμοσμένη λύση που προσφέρει μακροπρόθεσμη απόδοση, ασφάλεια και αξία.
