Ο διακόπτης είναι η ραχοκοκαλιά κάθε σύγχρονου συστήματος ηλεκτρικής ενέργειας. Από τα τερματικά της γεννήτριας ενός σταθμού ηλεκτροπαραγωγής έως τον τελευταίο πίνακα διανομής σε ένα εμπορικό κτίριο, ο εξοπλισμός διανομής εκτελεί τις βασικές λειτουργίες μεταγωγής, προστασίας, απομόνωσης και παρακολούθησης που διατηρούν την παροχή ρεύματος με ασφάλεια και αξιοπιστία. Χωρίς αυτήν, δεν θα ήταν δυνατή ούτε η ελεγχόμενη λειτουργία ούτε η ασφαλής διαχείριση σφαλμάτων των ηλεκτρικών δικτύων.
Καθώς η παγκόσμια ζήτηση ηλεκτρικής ενέργειας αυξάνεται, τα δίκτυα ηλεκτρικής ενέργειας γίνονται πιο περίπλοκα και η ενσωμάτωση των ανανεώσιμων πηγών ενέργειας επιταχύνεται, οι απαιτήσεις που τίθενται στους εξοπλισμούς διανομής εξελίσσονται γρήγορα. Οι υψηλότερες βαθμολογίες αντοχής σε βραχυκύκλωμα, ο πιο έξυπνος συντονισμός προστασίας, η ενσωμάτωση ψηφιακής παρακολούθησης και τα αυστηρότερα πρότυπα περιβαλλοντικής απόδοσης αναδιαμορφώνουν τις προδιαγραφές που απαιτούν οι επιχειρήσεις κοινής ωφέλειας, οι βιομηχανικοί φορείς και οι προγραμματιστές υποδομής παγκοσμίως.
Αυτή η λευκή βίβλος παρέχει μια ενδελεχή εξέταση της τεχνολογίας διακοπτών σε όλες τις κατηγορίες τάσης — από συσκευές διανομής χαμηλής τάσης έως κύριες μονάδες δακτυλίου μέσης τάσης και κλειστούς διακόπτες υψηλής τάσης με μέταλλο. Καλύπτει τις αρχές μηχανικής που διέπουν κάθε κατηγορία προϊόντων, τις βασικές παραμέτρους απόδοσης και τα πρότυπα που διέπουν τις προδιαγραφές, τους κύριους τομείς εφαρμογής και μια δομημένη μεθοδολογία προμηθειών για την καθοδήγηση των αποφάσεων επιλογής τεχνολογίας.
Η Lugao Power Co., Ltd. είναι κορυφαίος κατασκευαστής με έδρα την Κίνα της πλήρους σειράς τάσης διακοπτών, προσφέροντας προϊόντα πιστοποιημένα σύμφωνα με τα πρότυπα IEC, ANSI και IEEE με δυνατότητα OEM, ισχυρή προσαρμοσμένη υποστήριξη μηχανικής και εκτεταμένη παγκόσμια εμπειρία εξαγωγών. Αυτό το έγγραφο παρουσιάζει επίσης το χαρτοφυλάκιο προϊόντων της Lugao Power, τις κατασκευαστικές δυνατότητες και την ανταγωνιστική θέση του ως αξιόπιστου εταίρου εφοδιασμού για παγκόσμια έργα διακοπτών.
Η παγκόσμια εγκατεστημένη ισχύς παραγωγής ηλεκτρικής ενέργειας ξεπέρασε τα 9.000 GW το 2024 και συνεχίζει να αυξάνεται κατά περίπου 3% ετησίως. Κάθε watt αυτής της χωρητικότητας —είτε παράγεται από άνθρακα, αέριο, πυρηνικά, υδροηλεκτρικά, ηλιακά ή αιολικά— πρέπει να περάσει μέσα από συστήματα διανομής πολλές φορές στη διαδρομή του από τη γεννήτρια στον καταναλωτή. Η αξιόπιστη, ασφαλής λειτουργία αυτής της υποδομής του εξοπλισμού διανομής δεν είναι απλώς ένα ζήτημα μηχανικής. αποτελεί προϋπόθεση για τη λειτουργία της σύγχρονης κοινωνίας.
Η πρόσβαση σε ηλεκτρική ενέργεια, η αξιοπιστία του δικτύου και η ταχύτητα επέκτασης της υποδομής είναι κρίσιμοι καθοριστικοί παράγοντες της οικονομικής ανταγωνιστικότητας. Οι διακοπές ρεύματος που προκαλούνται από βλάβες διακοπτών κοστίζουν στις βιομηχανικές οικονομίες δισεκατομμύρια δολάρια ετησίως σε απώλεια παραγωγής και κατεστραμμένο εξοπλισμό. Αντίθετα, τα καλά σχεδιασμένα, σωστά συντηρημένα συστήματα διανομής επιτρέπουν δίκτυα υψηλής διαθεσιμότητας που στηρίζουν τα πάντα, από νοσοκομειακές λειτουργίες έως κατασκευή ημιαγωγών έως υπηρεσίες κέντρων δεδομένων.
Η παγκόσμια αγορά εξοπλισμού μεταγωγής αποτιμήθηκε σε περίπου 127 δισεκατομμύρια δολάρια ΗΠΑ το 2023 και προβλέπεται να αυξηθεί με CAGR 6,8–7,9% έως το 2030, φτάνοντας κατά προσέγγιση τα 200–215 δισεκατομμύρια δολάρια ΗΠΑ. Οι κύριοι παράγοντες ανάπτυξης περιλαμβάνουν:
| Περιοχή | 2023 (USD B) | 2030 F (USD B) | CAGR | Κύριος οδηγός |
| Ασίας-Ειρηνικού | 52,4 USD | 87,6 USD | 7,6% | Εκβιομηχάνιση |
| Ευρώπη | 28,1 USD | 44,8 USD | 6,9% | Αναβάθμιση δικτύου, σταδιακή κατάργηση SF₆ |
| Βόρεια Αμερική | 24,6 USD | 39,4 USD | 7,0% | Υπεργήρανση, RE build-out |
| Μέση Ανατολή & Αφρική | 12,3 USD | 22,1 USD | 8,7% | Εξηλεκτρισμός |
| Λατινική Αμερική | 9,6 USD | 15,7 USD | 7,2% | Επέκταση πλέγματος |
Πίνακας 1 — Παγκόσμια αγορά διακοπτών ανά περιοχή, 2023–2030 (Ενδεικτικό)
ο όρος "εξοπλισμός διανομής" αναφέρεται συλλογικά στον συνδυασμό ηλεκτρικών διακοπτών αποσύνδεσης, ασφαλειών, διακοπτών κυκλώματος και σχετικού εξοπλισμού ελέγχου, προστασίας, μέτρησης και παρακολούθησης που συναρμολογούνται ως συντονισμένο, ολοκληρωμένο σύστημα. Ο διακόπτης ελέγχει, προστατεύει και απομονώνει τον ηλεκτρικό εξοπλισμό στα συστήματα ισχύος. Είναι η διεπαφή μεταξύ του δικτύου ισχύος και των φορτίων που εξυπηρετεί και των συστημάτων προστασίας και ελέγχου του συστήματος που διατηρεί το σύστημα προστασίας και ελέγχου.
Ένα συγκρότημα διακοπτών μπορεί να κυμαίνεται σε φυσική κλίμακα από έναν ενιαίο πίνακα διανομής χαμηλής τάσης που καταλαμβάνει μερικές εκατοντάδες χιλιοστά χώρου τοίχου, έως έναν υποσταθμό υψηλής τάσης με μόνωση αερίου που εκτείνεται σε χιλιάδες τετραγωνικά μέτρα. Παρά αυτό το εύρος κλίμακας, όλοι οι διακόπτες εκτελούν το ίδιο σύνολο θεμελιωδών λειτουργιών.
| Λειτουργία | Περιγραφή & Σημασία |
| Εναλλαγή | Κατασκευή και διακοπή ηλεκτρικών κυκλωμάτων υπό κανονικές συνθήκες λειτουργίας. Επιτρέπει προγραμματισμένες αναδιαμορφώσεις δικτύου, μεταφορές φορτίου και απομόνωση εξοπλισμού για συντήρηση. |
| Προστασία | Ανίχνευση μη φυσιολογικών συνθηκών (υπερρεύματα, βραχυκυκλώματα, σφάλματα γείωσης, εκτροπές τάσης) και έναρξη ταχείας διακοπής κυκλώματος για περιορισμό της ζημιάς του εξοπλισμού και αποφυγή διαδοχικών βλαβών. |
| Απομόνωση | Δημιουργία αποδεδειγμένης, ορατής, ασφαλούς ηλεκτρικής διακοπής σε ένα κύκλωμα, επιτρέποντας στο προσωπικό να εργάζεται σε εξοπλισμό που έχει απενεργοποιηθεί χωρίς τον κίνδυνο ακούσιας επανενεργοποίησης. |
| Μέτρηση & Μέτρηση | Μέτρηση τάσης, ρεύματος, ισχύος, ενέργειας, συντελεστή ισχύος και αρμονικών για τιμολόγηση, παρακολούθηση, διαχείριση φορτίου και αξιολόγηση ποιότητας ισχύος. |
| Παρακολούθηση & Έλεγχος | Παροχή τοπικής και απομακρυσμένης ορατότητας της κατάστασης του κυκλώματος, των συνθηκών συναγερμού και της υγείας του εξοπλισμού. επιτρέποντας λειτουργίες απομακρυσμένης μεταγωγής μέσω SCADA ή συστημάτων αυτοματισμού υποσταθμού. |
Πίνακας 2 — Οι πέντε βασικές λειτουργίες του διακόπτη
Η πιο κρίσιμη και τεχνικά απαιτητική λειτουργία του συστήματος διανομής είναι η διακοπή ρεύματος σφάλματος. Όταν συμβαίνει βραχυκύκλωμα σε ένα σύστημα ισχύος, τα ρεύματα σφάλματος μπορούν να φτάσουν τιμές 10–50 φορές το κανονικό ρεύμα λειτουργίας μέσα σε χιλιοστά του δευτερολέπτου. Εάν δεν διακοπεί γρήγορα, αυτά τα ρεύματα σφάλματος θα προκαλέσουν καταστροφική θερμική και μηχανική βλάβη σε καλώδια, μετασχηματιστές και άλλο εξοπλισμό.
Ο διακόπτης κυκλώματος — η κύρια διάταξη διακοπής σε ένα συγκρότημα διακοπτών — πρέπει να εκτελεί τρεις ενέργειες με ταχεία σειρά: να ανιχνεύσει το σφάλμα (μέσω των σχετικών ρελέ προστασίας), να διαχωρίσει τις ηλεκτρικές επαφές και να σβήσει το τόξο που σχηματίζεται μεταξύ των επαφών διαχωρισμού. Ο μηχανισμός εξάλειψης τόξου είναι ο βασικός παράγοντας διαφοροποίησης μεταξύ διαφορετικών τεχνολογιών διακοπτών κυκλώματος και συζητείται λεπτομερώς στο Κεφάλαιο 7.
Η πιο θεμελιώδης ταξινόμηση του εξοπλισμού διανομής είναι από το επίπεδο τάσης στο οποίο λειτουργεί. Το επίπεδο τάσης καθορίζει τα απαιτούμενα διάκενα μόνωσης, τα επίπεδα ενέργειας τόξου, τις διαστάσεις του εξοπλισμού και τα ισχύοντα πρότυπα. Η βιομηχανική τυπική ταξινόμηση τάσης είναι:
| Κατηγορία τάσης | Εύρος τάσης | Τυπικές Εφαρμογές | Πρωτογενή Πρότυπα |
| Χαμηλή τάση (LV) | Έως 1.000 V AC | Διανομή κτιρίων, έλεγχος κινητήρα, βιομηχανικοί πίνακες | IEC 61439, IEC 60947, UL 508A |
| Μέση Τάση (MV) | 1 kV – 52 kV | Πρωτογενής διανομή, βιομηχανική προμήθεια, έργα ΑΠΕ | IEC 62271-100 / -200 / -202 |
| Υψηλή τάση (HV) | 52 kV – 800 kV | Υποσταθμοί μεταφοράς, διασυνδέσεις δικτύου | IEC 62271-100 / -203, IEEE C37 |
| Υπερυψηλή τάση (UHV) | Πάνω από 800 kV | Κορμός μετάδοσης HVDC/HVAC μεγάλων αποστάσεων | IEC 62271 (ειδικό) |
Πίνακας 3 — Ταξινόμηση διακοπτών κατά επίπεδο τάσης
Σημείωμα:Οι ορισμοί της "μέσης τάσης" και της "υψηλής τάσης" ποικίλλουν μεταξύ των φορέων τυποποίησης και των περιφερειακών συμβάσεων. Στην ορολογία IEC, το HV καλύπτει όλες τις τάσεις πάνω από 1 kV, με μια περαιτέρω διάκριση μεταξύ της "υψηλής τάσης" (1–52 kV, που μερικές φορές ονομάζεται MV από τους επαγγελματίες) και της "εξαιρετικής υψηλής τάσης" (EHV) πάνω από 52 kV. Αυτή η λευκή βίβλος χρησιμοποιεί τη σύμβαση του επαγγελματία: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Πέρα από το επίπεδο τάσης, οι συσκευές διανομής ταξινομούνται επίσης σε πολλές άλλες σημαντικές διαστάσεις:
| Διάσταση | Κατηγορίες |
| Μονωτικό Μέσο | Αερομονωμένο (AIS), Αεριομόνωση SF₆ (GIS), Κενό, Λάδι (παλαιού τύπου), Στερεό διηλεκτρικό |
| Τύπος περιβλήματος | Μεταλλικά κλειστά, Μεταλλικά επενδυμένα, Καμπίνα τύπου, Ανοιχτού τύπου (εξωτερικός χώρος) |
| Μέσο που διακόπτει | Έκρηξη αέρα, Λάδι, κενό, SF6, CO2 / καθαρός αέρας (αναδυόμενος) |
| Εσωτερική / Εξωτερική | Εσωτερικοί διακόπτες (ελεγχόμενο περιβάλλον). Εξοπλισμός εξωτερικού χώρου (αδιάβροχη κατασκευή) |
| Διορθώθηκε / Με δυνατότητα ανάληψης | Σταθεροί αυτόματοι διακόπτες κυκλώματος (χαμηλότερο κόστος, λιγότερη ευελιξία) έναντι διακόπτες με δυνατότητα απομάκρυνσης/εξαγωγής (ευκολότερη συντήρηση, αντικατάσταση εν θερμώ) |
Πίνακας 4 — Πρόσθετες διαστάσεις ταξινόμησης διακοπτών
Ο διακόπτης χαμηλής τάσης λειτουργεί σε τάσεις συστήματος έως και 1.000 V AC (ή 1.500 V DC), καλύπτοντας το τελικό στάδιο της διανομής ισχύος στους τελικούς χρήστες. Ο διακόπτης LV είναι ο πιο πολυάριθμος ανά αριθμό μονάδων από οποιαδήποτε κατηγορία διακοπτών — κυριολεκτικά δισεκατομμύρια μονάδες εγκαθίστανται παγκοσμίως σε κατοικίες, εμπορικά και βιομηχανικά κτίρια, κέντρα δεδομένων, νοσοκομεία και εγκαταστάσεις παραγωγής. Παρά το χαμηλότερο επίπεδο τάσης, ο διακόπτης LV δεν είναι απλός. Τα σύγχρονα συστήματα ΧΤ πρέπει να διαχειρίζονται μεγάλα ρεύματα σφάλματος, πολύπλοκα αρμονικά περιβάλλοντα, υψηλές πυκνότητες συνδεδεμένων φορτίων και ολοένα και πιο εξελιγμένες απαιτήσεις ποιότητας και διαχείρισης ενέργειας.
Ένα συγκρότημα διακοπτών και εξοπλισμού ελέγχου χαμηλής τάσης (LVSCA), που ορίζεται από το IEC 61439, συνήθως ενσωματώνει τα ακόλουθα λειτουργικά στοιχεία:

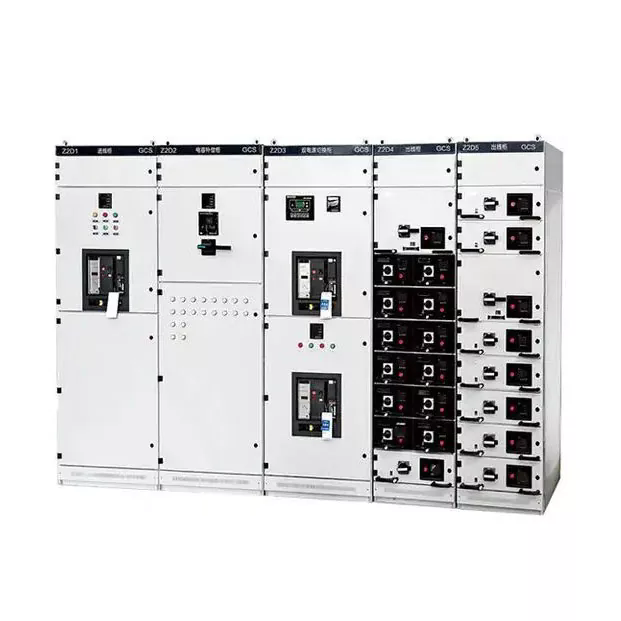

Σχήμα 1 — Κύριος διακόπτης διανομής χαμηλής τάσης
Το IEC 61439 ορίζει διάφορους τύπους συγκροτημάτων διακοπτών και μηχανισμών ελέγχου χαμηλής τάσης (LVSCA) με βάση την κατασκευή και τα λειτουργικά χαρακτηριστικά τους:
| Παράμετρος | Περιγραφή & Τυπικές τιμές |
| Ονομαστική τάση (Ue) | Η τάση λειτουργίας του συγκροτήματος. Κοινές τιμές: 230/400 V, 400/690 V, 1.000 V. |
| Βαθμολογημένο τρέχον (σε) | Μέγιστο συνεχές ρεύμα που μπορεί να μεταφέρει το συγκρότημα χωρίς υπέρβαση των ορίων θερμοκρασίας. Εύρος: 63 A έως 6.300 A. |
| Αντοχή σε βραχυκύκλωμα (Icw) | Ρεύμα αιχμής και βραχυχρόνιας αντοχής. Τυπικές τιμές: 25 kA, 50 kA, 80 kA (1 s ή 3 s). |
| Χωρητικότητα θραύσης (Icu / Ics) | Ικανότητα διακοπής βραχυκυκλώματος απόλυτο (Icu) και service (Ics) των αυτόματων διακοπτών. Πρέπει να υπερβαίνει το μέγιστο προβλεπόμενο ρεύμα σφάλματος στο σημείο εγκατάστασης. |
| Βαθμός Προστασίας (IP) | Ελάχιστο IP3X για βιομηχανικούς εσωτερικούς χώρους. IP54 ή IP65 για υπαίθρια ή σκληρά περιβάλλοντα σύμφωνα με το IEC 60529. |
| Μορφή Εσωτερικού Διαχωρισμού | Το IEC 61439 Τα έντυπα 1–4b ορίζουν τον διαχωρισμό μεταξύ λειτουργικών μονάδων και ζυγών. Οι υψηλότερες μορφές βελτιώνουν την ασφάλεια και τον περιορισμό σφαλμάτων. |
Πίνακας 5 — Βασικές τεχνικές παράμετροι διακόπτη LV
Ο πίνακας μεταγωγής μέσης τάσης λειτουργεί στην περιοχή από 1 kV έως 52 kV και αντιπροσωπεύει το πρωτεύον επίπεδο μεταγωγής και προστασίας για τα δίκτυα διανομής ισχύος. Βρίσκεται στα δευτερεύοντα τερματικά των υποσταθμών μεταφοράς χύδην, σε υποσταθμούς πρωτογενούς διανομής, σε μεγάλες βιομηχανικές εγκαταστάσεις, στο σημείο σύνδεσης μονάδων ανανεώσιμων πηγών ενέργειας και σε υποσταθμούς μετασχηματιστών τύπου box. Ο διακόπτης MV καθορίζει την ταχύτητα εκκαθάρισης σφαλμάτων, την επιλεκτικότητα προστασίας και τη λειτουργική ευελιξία του δικτύου διανομής.
Το τμήμα MV υφίσταται τον σημαντικότερο τεχνολογικό μετασχηματισμό οποιασδήποτε κατηγορίας συσκευών διανομής, με γνώμονα τη σταδιακή κατάργηση του αερίου SF₆, την ενσωμάτωση της ψηφιακής προστασίας και παρακολούθησης και τις απαιτήσεις των αρχιτεκτονικών έξυπνων δικτύων.

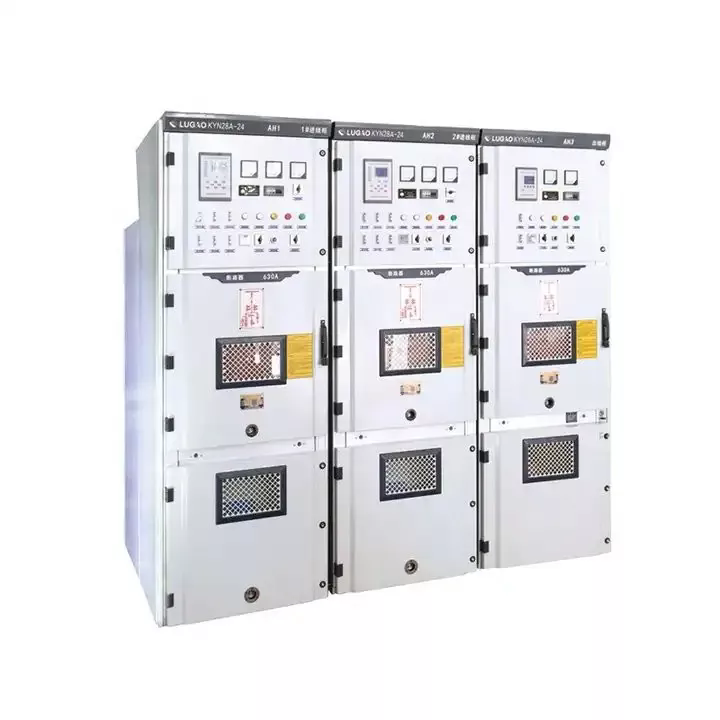

| Τύπος κατασκευής | Χαρακτηριστικά & Εφαρμογές |
| Διακόπτης με μεταλλικό περίβλημα | Όλα τα ηλεκτροφόρα μέρη περικλείονται μέσα σε ένα γειωμένο μεταλλικό περίβλημα, με ξεχωριστά διαμερίσματα για ράβδους διαύλου, συσκευές μεταγωγής και συνδέσεις καλωδίων. Πρότυπο για σύγχρονες εγκαταστάσεις MV εσωτερικού χώρου (IEC 62271-200). |
| Διακόπτης με μεταλλική επένδυση | Μια υποκατηγορία με πλήρη μεταλλικά φράγματα ανάμεσα σε όλα τα ηλεκτροφόρα μέρη και τα διαμερίσματα. Υψηλότερο επίπεδο περιορισμού εσωτερικού σφάλματος (IEC 62271-200 LSC2B). |
| Διακόπτης τύπου θαλάμου | Πάνελ καμπίνας μη ανθεκτικά στο τόξο συναρμολογημένα σε σειρές. Πιο οικονομικό αλλά με χαμηλότερη απόδοση σφάλματος τόξου. |
| Συσκευές μεταγωγής με μόνωση αερίου (GIS) | Όλα τα ενεργά μέρη περικλείονται σε σφραγισμένα περιβλήματα με πλήρωση SF6 ή εναλλακτικά περιβλήματα αερίου. Εξαιρετικά συμπαγές, κατάλληλο για εγκαταστάσεις περιορισμένου χώρου. |
| Αερομονωμένος διακόπτης (AIS) | Χρησιμοποιεί μόνωση αέρα εντός μεταλλικών περιβλημάτων ή ανοιχτών κατασκευών. Μεγαλύτερο αποτύπωμα αλλά πιο απλό και οικονομικό. |
Η κύρια μονάδα δακτυλίου (RMU) είναι ένα συμπαγές, εργοστασιακά σφραγισμένο συγκρότημα διακοπτών MV, σχεδιασμένο για δίκτυα διανομής κυκλικής τροφοδοσίας — η τυπική τοπολογία για αστικά και προαστιακά καλωδιακά συστήματα MV. Ένα RMU παρέχει συνήθως δύο θέσεις διακόπτη δακτυλίου-τροφοδότη συν μία ή περισσότερες θέσεις τροφοδότη μετασχηματιστή με συσκευές προστασίας.

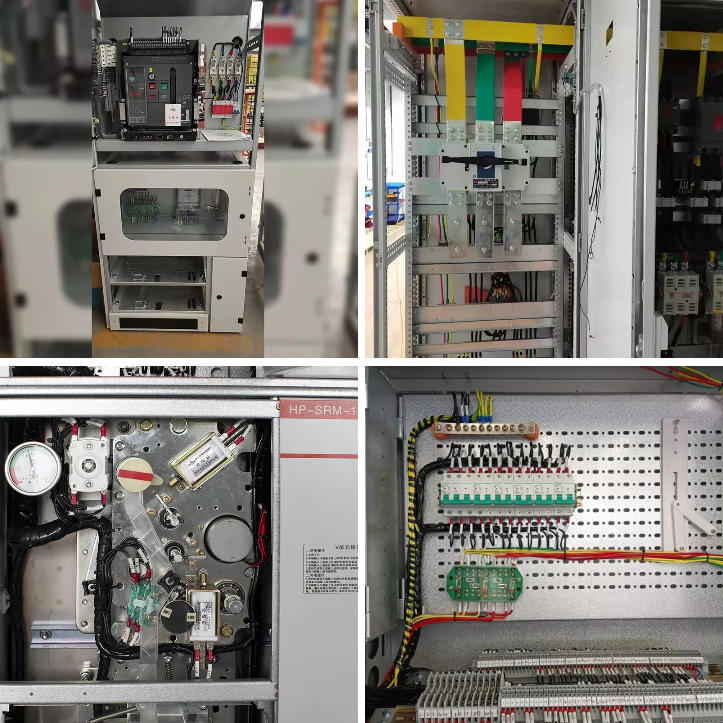

Εικόνα 2 — Κύρια μονάδα δακτυλίου (RMU): Συμπαγής διακόπτης MV για δίκτυα διανομής
Τα RMU διατίθενται σε δύο κύριες παραλλαγές μόνωσης:
| Τεχνολογία | Λειτουργική Αρχή | Βασικά Πλεονεκτήματα | Περιορισμοί |
| CB κενού | Το τόξο σβήνεται σε μπουκάλι διακόπτη υψηλής υποπίεσης | Μεγάλη διάρκεια ζωής (>10.000 λειτουργίες), χωρίς αέριο, συμπαγής, χαμηλή συντήρηση | Περιορίζεται στα ≤52 kV |
| SF₆ CB | Η ροή αερίου σβήνει το τόξο στον θάλαμο υπό πίεση | Υψηλή ικανότητα διακοπής, εξαιρετική μόνωση, συμπαγής | Υψηλό GWP (~23.500), περιβαλλοντικές ανησυχίες, απαιτείται παρακολούθηση αερίου |
| Air-Blast CB | Ο αέρας υψηλής πίεσης σβήνει τόξο | Χωρίς επικίνδυνο αέριο, κατάλληλο για εξωτερική χρήση | Μεγάλο μέγεθος, υψηλή συντήρηση, σε μεγάλο βαθμό ξεπερασμένο |
Πίνακας 6 — Σύγκριση τεχνολογίας διακόπτη κυκλώματος MV
| Παράμετρος | Τυπικό εύρος / Τιμές |
| Ονομαστική τάση | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Ονομαστικό Κανονικό Ρεύμα | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Ρεύμα διακοπής βραχυκυκλώματος | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Αντοχή σε σύντομο χρονικό διάστημα | Συνήθως 1 s ή 3 s σε ονομαστικό ρεύμα βραχυκυκλώματος |
| Lightning Impulse Stand (LIWV) | 60 kV (τάξη 7,2 kV) έως 250 kV (κατηγορία 52 kV), ανά IEC 62271-1 |
| Μηχανισμός Λειτουργίας | Κινητήρας με ελατήριο (στάνταρ). επιλογές χειροκίνητης ή ηλεκτρομαγνητικής βαλβίδας |
| Εφαρμοστέο πρότυπο | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Πίνακας 7 — Τεχνικές προδιαγραφές διακόπτη MV
Ο διακόπτης υψηλής τάσης λειτουργεί σε τάσεις συστήματος άνω των 52 kV, με κοινά χρησιμοποιούμενες τάσεις 72,5 kV, 145 kV, 245 kV, 420 kV και 550 kV. Αυτός ο εξοπλισμός αποτελεί την κρίσιμη υποδομή μεταγωγής και προστασίας του δικτύου μεταφοράς χύδην — την υψηλότερη ενεργειακή βαθμίδα του συστήματος ηλεκτρικής ενέργειας, υπεύθυνη για τη μεταφορά μεγάλων ποσοτήτων ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις μεταξύ κέντρων παραγωγής και περιφερειακών κέντρων φόρτωσης.
Οι συνέπειες της βλάβης του διακόπτη HV είναι σοβαρές: ένας μόνο ελαττωματικός διακόπτης κυκλώματος σε έναν μεγάλο υποσταθμό μετάδοσης 220 kV μπορεί να αποσυνδέσει εκατοντάδες μεγαβάτ παραγωγής ή φορτίου. Η ζημιά του εξοπλισμού από ρεύματα σφάλματος σε επίπεδα HV μπορεί να είναι καταστροφική και δαπανηρή. Αυτό το πλαίσιο εξηγεί τις εξαιρετικά απαιτητικές απαιτήσεις απόδοσης και αυστηρών δοκιμών που πρέπει να ικανοποιεί ο διακόπτης HV.
Στην τεχνολογία AIS, εξαρτήματα διακοπτών υψηλής τάσης — διακόπτες κυκλώματος, αποζεύκτες, διακόπτες γείωσης, μετασχηματιστές οργάνων — εγκαθίστανται σε υπαίθριες κατασκευές με αέρα που παρέχει μόνωση μεταξύ ενεργών μερών και γείωσης. Οι υποσταθμοί AIS αποτελούν το πρότυπο για μεταγωγή σε επίπεδο μετάδοσης για δεκαετίες και παραμένουν κοινοί παγκοσμίως λόγω της απλότητας, του χαμηλότερου κόστους και της ευκολίας συντήρησης και επιθεώρησης.
Οι υποσταθμοί AIS απαιτούν σημαντική έκταση γης για τη διατήρηση των αποστάσεων ασφαλείας. Ένας τυπικός υποσταθμός AIS 220 kV μπορεί να απαιτεί 1–3 εκτάρια, με αρκετά μέτρα απόσταση μεταξύ των φάσεων και της γης.
Στην τεχνολογία GIS, όλα τα ενεργά εξαρτήματα στεγάζονται σε σφραγισμένα κυλινδρικά περιβλήματα αλουμινίου γεμάτα με αέριο SF6. Οι ανώτερες διηλεκτρικές ιδιότητες του SF6 επιτρέπουν τη δραστική μείωση των αποστάσεων φάσης-γης και φάσης-φάσης, συρρικνώνοντας το αποτύπωμα του υποσταθμού στο 10-15% της ισοδύναμης περιοχής AIS.
Το GIS προτιμάται σε περιβάλλοντα περιορισμένου χώρου, όπως αστικοί υπόγειοι υποσταθμοί, υπεράκτιες πλατφόρμες, τοποθεσίες σε μεγάλο υψόμετρο και βαριά μολυσμένες βιομηχανικές περιοχές.
Σχήμα 3 — Υποσταθμός μετάδοσης με μόνωση αερίου υψηλής τάσης (GIS)
Ο υβριδικός πίνακας διακοπτών ενσωματώνει πολλαπλές κύριες λειτουργίες (διακόπτης κυκλώματος, αποζεύκτης, διακόπτης γείωσης, μετασχηματιστής ρεύματος) σε μια ενιαία συμπαγή μονάδα γεμάτη με SF₆. Αυτό προσφέρει ενδιάμεση μείωση του αποτυπώματος μεταξύ AIS και GIS, με κόστος μεταξύ των δύο. Το HGIS χρησιμοποιείται ολοένα και περισσότερο σε επεκτάσεις και προσθήκες χωρητικότητας, όπου το πλήρες GIS είναι απαγορευτικό από πλευράς κόστους.
Ο διακόπτης κυκλώματος τύπου ρουφηξίου ή αυτόματης έκρηξης SF6 είναι η κυρίαρχη τεχνολογία HV. Οι βελτιώσεις στη γεωμετρία επαφής και στον έλεγχο του τόξου μειώνουν την ενέργεια λειτουργίας, επιτρέποντας αξιόπιστους μηχανισμούς που ενεργοποιούνται με ελατήριο αντί για μεγάλους υδραυλικούς/πνευματικούς ενεργοποιητές. Οι σταδιακές εναλλακτικές λύσεις SF6 για HV (μείγματα CO2/O2, διακόπτες κενού) βρίσκονται ακόμη υπό έρευνα, με περιορισμένη εμπορική ανάπτυξη από το 2026.
| Παράμετρος | Προδιαγραφές διακοπτών Lugao HV |
| Εύρος τάσης | 3.600 V – 40.500 V (συμβατό με τους ορισμούς κατηγορίας τάσης IEC 62271-1) |
| Ονομαστικό Κανονικό Ρεύμα | Έως 4.000 A |
| Αντοχή σε βραχυκύκλωμα | Έως 50 kA (1 δευτερόλεπτο αντοχή σε σύντομο χρονικό διάστημα) |
| Τύπος περιβλήματος | Πλήρως μονωμένο μεταλλικό περίβλημα. διαμορφώσεις εσωτερικού και εξωτερικού χώρου |
| Μονωτικό Μέσο | Αερομονωμένο (AIS) / Στερεά μόνωση; Διαθέσιμες διαμορφώσεις SF₆ |
| Συμμόρφωση με τα πρότυπα | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Πιστοποιήσεις | CE, ISO, CCC; Δοκιμασμένο τύπου τρίτου μέρους |
Πίνακας 8 — Τεχνικές προδιαγραφές διακοπτών Lugao Power HV
Όταν οι επαφές του διακόπτη κυκλώματος διαχωρίζονται υπό φορτίο ή ρεύμα σφάλματος, η ηλεκτρική ενέργεια διατηρεί ένα τόξο πλάσματος μεταξύ των επαφών. Οι θερμοκρασίες φτάνουν τα 5.000–20.000 K, μεταφέροντας πλήρες ρεύμα σφάλματος μέχρι να σβήσει. Η ικανότητα σβέσης τόξου του διακόπτη — ταχύτητα διακοπής σε φυσικό ρεύμα μηδέν — καθορίζει το μέγιστο διακοπτόμενο ρεύμα σφάλματος (χωρητικότητα θραύσης) και την παροχή ενέργειας.
Τα μέσα διακοπής, η γεωμετρία επαφής και ο σχεδιασμός του μηχανισμού λειτουργίας καθορίζουν τις απαιτήσεις απόδοσης και συντήρησης του διακόπτη.
| Μέσον | Εύρος τάσης | Σπάζοντας απόδοση | Περιβαλλοντικές Επιπτώσεις | Συντήρηση | Τάση |
| Κενό | LV – 52 kV | Εξοχος | Κανένας | Πολύ χαμηλά | Μεγαλώνοντας |
| SF₆ Αέριο | MV – HV | Εξοχος | 23.500 GWP ⚠ | Χαμηλό (σφραγισμένο) | Ρυθμιζόμενη ↓ |
| Αέρας (ACB) | LV | Καλός | Κανένας | Μέτριος | Σταθερός |
| Λάδι (χύμα) | MV (κληρονομιά) | Καλός | Κίνδυνος πυρκαγιάς | Ψηλά | Κληρονομιά ↓ |
| Μίγμα CO2 | MV–HV (dev) | Αναδυόμενες | GWP ~1 | TBD | Φάση Ε&Α |
Πίνακας 9 — Σύγκριση μέσων απόσβεσης τόξου σε κατηγορίες διακοπτών
Ο κανονισμός της ΕΕ για τα φθοριούχα αέρια (ΕΕ 2024/573) καταργεί σταδιακά το SF₆ για νέες εγκαταστάσεις MV από το 2030. Άλλες περιφέρειες υιοθετούν παρόμοιους κανόνες. Οι απαντήσεις του κλάδου περιλαμβάνουν:
⚠ ΣΗΜΕΙΩΣΗ ΠΡΟΜΗΘΕΙΑΣ
Για έργα με διάρκεια ζωής 20–30 ετών, με τον καθορισμό της τεχνολογίας χωρίς SF6 αποφεύγεται το κόστος πρόωρης αντικατάστασης. Ο διακόπτης κενού και στερεάς μόνωσης της Lugao Power παρέχει συμβατές εναλλακτικές λύσεις με ασφάλεια στο μέλλον. Ασχοληθείτε με τη μηχανική της Lugao για βέλτιστες λύσεις χωρίς SF₆.
| Παράμετρος | Ορισμός & Σημασία |
| Ονομαστική τάση (Ur) | Η υψηλότερη τάση συστήματος στην οποία μπορεί να λειτουργεί συνεχώς ο πίνακας διανομής. Πρέπει να υπερβαίνει τη μέγιστη τάση λειτουργίας κατά την εγκατάσταση. |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (Isc) | Μέγιστο ρεύμα σφάλματος ο διακόπτης μπορεί να διακόψει αξιόπιστα. Πρέπει να υπερβαίνει το μελλοντικό ρεύμα σφάλματος του συστήματος. |
| Αξιολογημένη αντοχή σε σύντομο χρονικό διάστημα (Icw) | Ο εξοπλισμός μεταγωγής μέγιστου ρεύματος μπορεί να μεταφερθεί για καθορισμένο χρόνο (1 s ή 3 s) χωρίς δομική ζημιά. |
| Ονομαστικό κανονικό ρεύμα (Ir) | Μέγιστο συνεχές ρεύμα φορτίου εντός θερμικών ορίων, με περιθώριο αύξησης φορτίου. |
| Επίπεδα μόνωσης (LIWV / SIWV) | Lightning Impulse Stand and Switching Impulse Stand Voltages. Πρέπει να συντονίζεται με την προστασία από υπερτάσεις. |
| Ταξινόμηση εσωτερικού τόξου (IAC) | Οι κατηγορίες IEC 62271-200 (A, B, AB) ορίζουν τον ασφαλή περιορισμό των σφαλμάτων εσωτερικού τόξου. |
| Απώλεια Συνέχειας Υπηρεσιών (LSC) | Οι κατηγορίες IEC 62271-200 LSC1/LSC2/LSC2B καθορίζουν εάν οι γειτονικές θέσεις παραμένουν ενεργοποιημένες κατά τη συντήρηση. |
Πίνακας 10 — Κρίσιμες τεχνικές παράμετροι διακόπτη
| Πρότυπο | Σώμα | Εκταση |
| IEC 62271-1 | IEC | Κοινές προδιαγραφές για συσκευές διανομής υψηλής τάσης και συσκευές ελέγχου — όλες οι κατηγορίες τάσης. |
| IEC 62271-100 | IEC | Αυτόματοι διακόπτες κυκλώματος AC — πρωτεύον πρότυπο CB MV/HV. |
| IEC 62271-200 | IEC | Εναλλασσόμενος μεταλλικός πίνακας διανομής για συγκροτήματα 1 kV–52 kV — MV. |
| IEC 62271-203 | IEC | Συσκευές διανομής (GIS) με μόνωση αερίου για >52 kV — GIS μετάδοσης. |
| IEC 61439-1 / -2 | IEC | Συγκροτήματα διακοπτών LV — επαλήθευση σχεδιασμού και συνήθεις δοκιμές. |
| Σειρά ANSI/IEEE C37 | IEEE | Καλύπτει διακόπτες κυκλώματος AC HV (C37.04/06/09), διακόπτες MV (C37.20), δοκιμές. |
| GB/T 3906 | ΘΥΛΑΚΑΣ | Κινεζικό πρότυπο για 3,6–40,5 kV μεταλλικά κλειστά συστήματα διανομής. Ισοδυναμεί με το IEC 62271-200. |
| Σειρά IEC 60947 | IEC | Συσκευές διακοπής και ελέγχου LV — πρότυπα συσκευών για διακόπτες, αποζεύκτες, επαφές. |
Πίνακας 11 — Βασικά διεθνή πρότυπα για τον διακόπτη
| Βήμα | Δραστηριότητα | Βασικές ερωτήσεις και παραδοτέα |
| 1 | Ανάλυση Συστήματος | Διεξαγωγή/επισκόπηση ανάλυσης βραχυκυκλώματος. Προσδιορίστε το μέγιστο μελλοντικό ρεύμα σφάλματος σε κάθε θέση. |
| 2 | Ορισμός Φορτίου & Τάσης | Καθορίστε το ονομαστικό κανονικό ρεύμα, την τάση συστήματος, τη ρύθμιση τάσης, τις απαιτήσεις OLTC εάν υπάρχουν. |
| 3 | Επιλογή τεχνολογίας | Επιλέξτε κατηγορία τάσης (LV/MV/HV), μέσο διακοπής (κενό/SF₆/αέρας), τύπο περιβλήματος (AIS/GIS/μεταλλικό περίβλημα), διαμόρφωση εσωτερικού/εξωτερικού χώρου. |
| 4 | Ορισμός προτύπων | Προσδιορίστε τα ισχύοντα πρότυπα, καθορίστε τις απαιτούμενες πιστοποιήσεις (IEC, ANSI, CE, CCC, DNV, κ.λπ.) στο RFQ. |
| 5 | Συντονισμός Προστασίας | Ορισμός συναρτήσεων ρελέ, συντονισμός χρόνου-ρεύματος, πρωτόκολλο επικοινωνίας (IEC 61850, Modbus, DNP3), απαιτήσεις IAC/LSC. |
| 6 | Προϋποθέσεις τοποθεσίας | Ορίστε θερμοκρασία, υψόμετρο, υγρασία, ρύπανση, σεισμική ζώνη, εσωτερική/εξωτερική εγκατάσταση. Προσδιορίστε τις προδιαγραφές μείωσης και περιβλήματος. |
| 7 | RFQ & Evaluation | Έκδοση τεχνικής προδιαγραφής. Αξιολογήστε προσφορές: συμμόρφωση, δοκιμές τύπου, παράδοση, υποστήριξη, TCO. |
Πίνακας 12 — Διαδικασία προδιαγραφής και προμήθειας διακόπτη επτά βημάτων
| Επιλέξτε Διακόπτη MV με κενό/Στερεά μόνωση όταν… | Επιλέξτε SF₆ GIS όταν… |
| SF6 απαγορεύεται ή ρυθμίζεται. Μελλοντικά, με χαμηλό περιβαλλοντικό κίνδυνο. MV ≤ 40,5 kV; χαμηλή συντήρηση? προτίμηση εσωτερικού χώρου | Η περιοχή της τοποθεσίας είναι σοβαρά περιορισμένη. τάση >40,5 kV; πολύ μολυσμένο εξωτερικό περιβάλλον· εκτεταμένο διάστημα συντήρησης. ερμητικά σφραγισμένη απόδοση |
Πίνακας 13 — Οδηγός επιλογής τεχνολογίας: Vacuum/SI vs SF₆ GIS
💡 ΒΑΣΙΚΗ ΕΝΟΡΑΣΙΑ
Ανάλυση TCO: Σε διάρκεια ζωής 20 ετών, το συνολικό κόστος συντήρησης και το τέλος ζωής του διακόπτη SF6 MV υπερβαίνουν τις εναλλακτικές λύσεις κενού/στερεάς μόνωσης κατά 15–25% (συμπεριλαμβανομένης της ανάκτησης SF6). Συνιστάται ανεπιφύλακτα η ποσοτικοποίηση αυτού πριν από τη δέσμευση.
Lugao Power Co., Ltd.είναι ένας κορυφαίος εξειδικευμένος κατασκευαστής ηλεκτρικών συσκευών διανομής, μετασχηματιστών ισχύος και υποσταθμών μετασχηματιστών τύπου κουτιού με έδρα την Κίνα. Με ιδιαίτερη εστίαση στον εξοπλισμό διανομής ηλεκτρικής ενέργειας, η Lugao έχει αναπτύξει βαθιά τεχνογνωσία σε όλο το φάσμα της τάσης — από συσκευές διανομής χαμηλής τάσης έως μεταλλικά ερμάρια υψηλής τάσης — εξυπηρετώντας επιχειρήσεις κοινής ωφέλειας, εργολάβους EPC, βιομηχανικούς χειριστές και προγραμματιστές έργων ανανεώσιμων πηγών ενέργειας σε παγκόσμιες αγορές.
Ο άμεσος ανεφοδιασμός από το εργοστάσιο σε συνδυασμό με την ισχυρή ικανότητα OEM, τη συμμόρφωση με πολλά πρότυπα και μια ομάδα τεχνικής υποστήριξης με υψηλή ανταπόκριση καθιστούν τη Lugao προτιμώμενο συνεργάτη εφοδιασμού για διεθνή έργα που απαιτούν ποιότητα, συμμόρφωση και ανταγωνιστική τιμολόγηση.

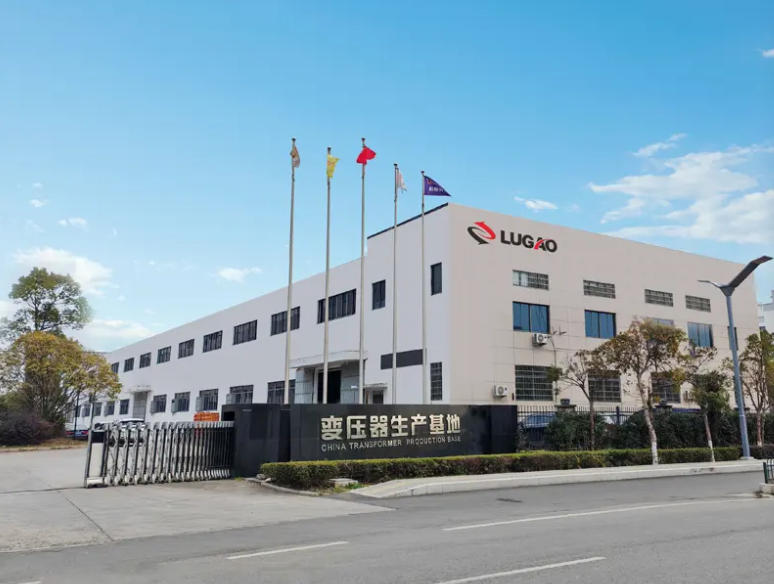

Εικόνα 4 — Βιομηχανική εγκατάσταση Lugao Power Co., Ltd
| Προϊόν | Εύρος τάσης / ρεύματος | Πρότυπα | Πιστοποιήσεις |
| LV Main Distribution Board (MDB) | Έως 1.000 V / έως 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Κέντρο ελέγχου κινητήρα LV (MCC) | Έως 1.000 V / έως 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Μετατροπέας MV με μεταλλικό περίβλημα | 3,6 kV – 40,5 kV / έως 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Type-Tested |
| Κύρια μονάδα δακτυλίου (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Type-Tested |
| Πλήρως μονωμένο μεταλλικό ερμάριο | 12 kV – 40,5 kV / έως 4.000 A | IEC 62271-200 | CE, ISO, Type-Tested |
| Διακόπτης HV | 3.600 V – 40.500 V / έως 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Type-Tested |
| Προσαρμοσμένος/ΟΕΜ Διακόπτης | Ανά προδιαγραφή πελάτη | IEC / ANSI / GB / BS (ανά έργο) | Ανά απαίτηση έργου |
Πίνακας 14 — Χαρτοφυλάκιο προϊόντων με διακόπτες ισχύος Lugao
Οι εργασίες κατασκευής και μηχανικής της Lugao Power είναι πιστοποιημένες κατά ISO 9001, με Σύστημα Διαχείρισης Ποιότητας (QMS) που καλύπτει όλες τις φάσεις υλοποίησης του προϊόντος — από την επιθεώρηση εισερχόμενου υλικού έως τον έλεγχο της διαδικασίας κατασκευής, τη δοκιμή τελικού προϊόντος και την υποστήριξη μετά την παράδοση. Το QMS περιλαμβάνει ελεγχόμενες διαδικασίες για αναθεώρηση σχεδιασμού, πιστοποίηση προμηθευτή, βαθμονομημένη διαχείριση εξοπλισμού δοκιμών, επεξεργασία μη συμμόρφωσης και διορθωτικές ενέργειες.
Η δοκιμή τύπου — που διεξάγεται σε πρωτότυπες μονάδες σε διαπιστευμένα εργαστήρια δοκιμών υψηλής τάσης τρίτων — επαληθεύει ότι ο σχεδιασμός πληροί όλες τις καθορισμένες απαιτήσεις απόδοσης. Οι τυπικές σειρές προϊόντων της Lugao υποβάλλονται σε δοκιμή τύπου σύμφωνα με τα ισχύοντα πρότυπα IEC και GB. Οι αναφορές δοκιμών τύπου από αναγνωρισμένα εργαστήρια (συμπεριλαμβανομένων των KEMA, TÜV Rheinland, SGS, CPRI και CEPRI) είναι διαθέσιμες για εξέταση ως μέρος του πακέτου τεκμηρίωσης προεπιλογής.
Οι δοκιμές τύπου για συσκευές μεταγωγής MV (IEC 62271-200) περιλαμβάνουν:
| Τεστ ρουτίνας | Πρότυπα / Κριτήρια Αποδοχής |
| Αντοχή συχνότητας ισχύος | Εφαρμοσμένη τάση στο ονομαστικό επίπεδο μόνωσης για 1 λεπτό — χωρίς φλας ή διαταρακτική εκφόρτιση |
| Αντίσταση μόνωσης | Δοκιμή Megger σε 2,5 kV ή 5 kV DC. αποτέλεσμα σε σύγκριση με το βασικό και ελάχιστο όριο αποδοχής |
| Δοκιμή μηχανικής λειτουργίας | Μηχανισμοί λειτουργίας διακόπτη και αποζεύκτη σε κύκλους. μετρημένοι χρόνοι λειτουργίας και διαδρομή |
| Διασύνδεση επαλήθευσης | Όλες οι μανδαλώσεις ασφαλείας (μηχανικές και ηλεκτρικές) έχουν επαληθευτεί για την αποφυγή λανθασμένων ακολουθιών μεταγωγής |
| Δοκιμή λειτουργίας ρελέ προστασίας | Όλες οι διαμορφωμένες λειτουργίες προστασίας έχουν δοκιμαστεί έναντι των ρυθμίσεων ρελέ. επαληθευμένοι χρόνοι ταξιδιού σύμφωνα με τις προδιαγραφές |
| Έλεγχος κυκλώματος καλωδίωσης και ελέγχου | Όλη η συνέχεια, η πολικότητα και η μόνωση ελέγχου και δευτερεύουσας καλωδίωσης επαληθεύονται σε σχέση με τα εγκεκριμένα σχέδια |
| Οπτικός & Διαστασιολογικός Έλεγχος | Όλα τα εξαρτήματα, οι ετικέτες, οι σημάνσεις ράβδων και οι συνδέσεις επαληθεύονται σε σχέση με εγκεκριμένα κατασκευαστικά σχέδια |
Πίνακας 15 — Πρόγραμμα δοκιμών ρουτίνας ισχύος Lugao για διακόπτη
ΔΕΣΜΕΥΣΗ ΠΟΙΟΤΗΤΑΣ
Κάθε αποστολή διακοπτών Lugao Power συνοδεύεται από ένα πλήρες πακέτο τεχνικής τεκμηρίωσης: έκθεση ρουτίνας δοκιμής με όλες τις μετρούμενες τιμές και κριτήρια αποδοχής, αναφορές πιστοποιητικού δοκιμής τύπου, πιστοποιητικά υλικού, αρχεία βαθμονόμησης για εξοπλισμό δοκιμής, αρχεία επιθεώρησης διαστάσεων και σχέδια όπως έχουν κατασκευαστεί. Κατόπιν αιτήματος, μπορούν να κανονιστούν επιθεώρηση από τρίτους και μάρτυρες FAT.
