A Κύρια μονάδα δακτυλίου (RMU)διαδραματίζει κρίσιμο ρόλο στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας μέσης τάσης, ειδικά σε αστικά δίκτυα, βιομηχανικές εγκαταστάσεις και υποδομές ανανεώσιμων πηγών ενέργειας. Αυτός ο αναλυτικός οδηγός εξηγεί τι είναι η κύρια μονάδα Ring, πώς λειτουργεί, τα εσωτερικά της στοιχεία, τους κύριους τύπους, τις εφαρμογές, τα πλεονεκτήματα και πώς να επιλέξετε το σωστό RMU για το έργο σας.

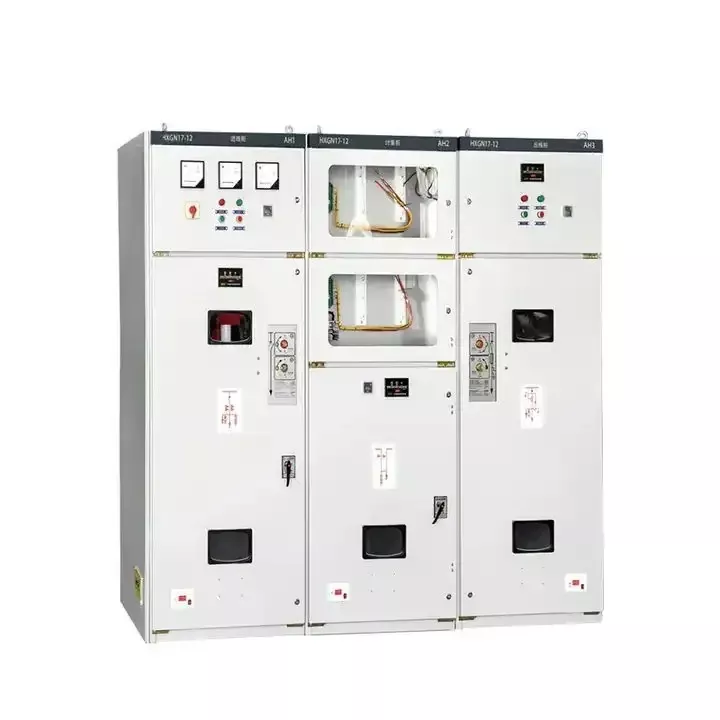

Η κύρια μονάδα δακτυλίου είναι ένας συμπαγής, κλειστός μεταλλικός εξοπλισμός, σχεδιασμένος για διανομή ισχύος μέσης τάσης, που κυμαίνεται συνήθως από 6kV έως 40,5kV. Η κύρια λειτουργία μιας κύριας μονάδας δακτυλίου είναι να διασφαλίζει μια αξιόπιστη και συνεχή τροφοδοσία ρεύματος με το σχηματισμό ενός δικτύου διανομής κλειστού βρόχου (δακτυλίου).
Σε αντίθεση με τα ακτινικά συστήματα, μια κύρια μονάδα δακτυλίου επιτρέπει την παροχή ηλεκτρικής ενέργειας από δύο κατευθύνσεις. Εάν ένα τμήμα αποτύχει, η τροφοδοσία ρεύματος μπορεί να επαναδρομολογηθεί αμέσως, καθιστώντας τα RMU απαραίτητα για κρίσιμες υποδομές όπως νοσοκομεία, κέντρα δεδομένων, εμπορικά συγκροτήματα και έξυπνες πόλεις.
Μια κύρια μονάδα δακτυλίου λειτουργεί συνδέοντας πολλαπλούς τροφοδότες διανομής σε μια τοπολογία δακτυλίου. Κάθε RMU αποτελείται συνήθως από:
Υπό κανονική λειτουργία, η ηλεκτρική ενέργεια ρέει απρόσκοπτα μέσω του δακτυλίου. Εάν παρουσιαστεί σφάλμα σε έναν τροφοδότη, το ελαττωματικό τμήμα μπορεί να απομονωθεί ενώ διατηρείται η τροφοδοσία ρεύματος μέσω της εναλλακτικής διαδρομής. Αυτή η ικανότητα αυτοθεραπείας είναι ένας σημαντικός λόγος για τον οποίο οι κύριες μονάδες Ring υιοθετούνται ευρέως στα σύγχρονα πλέγματα.
Μια τυπική κύρια μονάδα δακτυλίου ενσωματώνει πολλαπλά εξαρτήματα σε ένα ενιαίο συμπαγές περίβλημα:
Οι κατασκευαστές όπωςΛουγκάοενσωματώνουν προηγμένες τεχνολογίες μόνωσης και στεγανοποίησης για να ενισχύσουν την λειτουργική αξιοπιστία και τη διάρκεια ζωής.
Οι κύριες μονάδες δακτυλίου μπορούν να ταξινομηθούν με βάση το μονωτικό μέσο και τον λειτουργικό σχεδιασμό:
Χρησιμοποιεί αέριο SF6 για μόνωση, προσφέροντας συμπαγές μέγεθος, υψηλή διηλεκτρική αντοχή και εξαιρετική προστασία του περιβάλλοντος.
Βασίζεται στον αέρα ως μόνωση, κατάλληλο για εσωτερικές εγκαταστάσεις όπου ο χώρος είναι λιγότερο περιορισμένος.
Χρησιμοποιεί εποξειδική ρητίνη ή στερεά διηλεκτρικά υλικά, εξαλείφοντας το αέριο SF6 και υποστηρίζοντας συστήματα ισχύος φιλικά προς το περιβάλλον.
| Παράμετρος | Τυπικό εύρος |
|---|---|
| Ονομαστική τάση | 6kV – 40,5kV |
| Ονομαστικό ρεύμα | 630A – 1250A |
| Βραχυχρόνιο ρεύμα αντοχής | 20kA – 31,5kA |
| Μονωτικό Μέσο | SF6 / Αέρας / Στερεό |
| Κατηγορία Προστασίας | IP54 – IP67 |
Οι κύριες μονάδες δακτυλίου αναπτύσσονται σε διάφορους τομείς:
Λόγω του αρθρωτού σχεδιασμού τους, τα RMU είναι ιδανικά για κλιμακούμενα και έτοιμα για το μέλλον συστήματα ισχύος.
Αυτά τα πλεονεκτήματα καθιστούν τις κύριες μονάδες δακτυλίου μια προτιμώμενη λύση για σύγχρονη διανομή μέσης τάσης.
Όταν επιλέγετε μια κύρια μονάδα δακτυλίου, λάβετε υπόψη τους ακόλουθους παράγοντες:
Η εξέταση λεπτομερούς τεκμηρίωσης προϊόντος από έμπειρους κατασκευαστές όπως η Lugao μπορεί να απλοποιήσει σημαντικά τη διαδικασία λήψης αποφάσεων.
| Χαρακτηριστικό | Κύρια μονάδα δακτυλίου | Παραδοσιακός διακόπτης |
|---|---|---|
| Μέγεθος | Συμπαγής | Ογκώδης |
| Συνέχεια ανεφοδιασμού | Ψηλά | Μέτριος |
| Χρόνος Εγκατάστασης | Μικρός | Μακρύς |
| Συμβατότητα αυτοματισμού | Εξοχος | Περιωρισμένος |
Αν και οι κύριες μονάδες δακτυλίου έχουν σχεδιαστεί για ελάχιστη συντήρηση, οι περιοδικές επιθεωρήσεις είναι απαραίτητες. Οι βασικές πρακτικές συντήρησης περιλαμβάνουν:
Τα σύγχρονα RMU από το Λουγκάο ενσωματώνουν σχέδια σφραγισμένα για όλη τη ζωή, μειώνοντας τη συντήρηση επί τόπου και βελτιώνοντας την ασφάλεια.
Μια κύρια μονάδα δακτυλίου χρησιμοποιείται συνήθως σε δίκτυα μέσης τάσης που κυμαίνονται από 6kV έως 40,5kV.
Ναι, πολλές κύριες μονάδες Ring έχουν σχεδιαστεί με υψηλές βαθμολογίες IP για εξωτερικά και σκληρά περιβάλλοντα.
Με σωστό σχεδιασμό και ελάχιστη συντήρηση, μια κύρια μονάδα δακτυλίου μπορεί να λειτουργήσει αξιόπιστα για 25–30 χρόνια.
Οι κύριες μονάδες δακτυλίου με συμπαγή μόνωση και χωρίς SF6 υιοθετούνται όλο και περισσότερο για να πληρούν τους περιβαλλοντικούς κανονισμούς.
Συμπερασματικά, μια κύρια μονάδα δακτυλίου είναι ο ακρογωνιαίος λίθος της σύγχρονης διανομής ισχύος, προσφέροντας αξιοπιστία, ασφάλεια και επεκτασιμότητα. Είτε αναβαθμίζετε ένα υπάρχον δίκτυο είτε σχεδιάζετε ένα νέο σύστημα μέσης τάσης, η επιλογή του σωστού RMU είναι ζωτικής σημασίας. Εάν αναζητάτε αποδεδειγμένες λύσεις κύριας μονάδας Ring που υποστηρίζονται από τεχνογνωσία μηχανικών, η Lugao προσφέρει ένα ολοκληρωμένο χαρτοφυλάκιο προσαρμοσμένο στα παγκόσμια πρότυπα. Για τεχνικές συμβουλές, προσαρμοσμένες λύσεις ή λεπτομέρειες τιμολόγησης, μη διστάσετε να το κάνετεεπικοινωνήστε μαζί μαςσήμερα και κάντε το επόμενο βήμα προς ένα πιο έξυπνο και πιο αξιόπιστο δίκτυο ηλεκτρικής ενέργειας.
