A Ευρώπηέναν Υποσταθμό τύπουείναι μια συμπαγής, κλειστή λύση διανομής ισχύος που χρησιμοποιείται ευρέως σε έργα αστικών, βιομηχανικών και ανανεώσιμων πηγών ενέργειας. Σχεδιασμένο με ασφάλεια, αξιοπιστία και χώρο κατά νου την απόδοση, ενσωματώνει συσκευές διανομής υψηλής τάσης, μετασχηματιστές και χαμηλής τάσης εξοπλισμό διανομής σε μια ενιαία προκατασκευασμένη μονάδα. Σε αυτόν τον σε βάθος οδηγό, εξερευνούμε τι είναι ένας Ευρωπαϊκός Υποσταθμός Τύπου, πώς λειτουργεί, δομικά στοιχεία, πλεονεκτήματα, εφαρμογές και πώς να επιλέξετε τη σωστή λύση για το έργο σας.
Πίνακας περιεχομένων
- Τι είναι ένας υποσταθμός ευρωπαϊκού τύπου;
- Πώς λειτουργεί ένας υποσταθμός ευρωπαϊκού τύπου;
- Κύρια εξαρτήματα και δομή
- Βασικά χαρακτηριστικά του υποσταθμού ευρωπαϊκού τύπου
- Πλεονεκτήματα σε σύγκριση με τους παραδοσιακούς υποσταθμούς
- Κοινές εφαρμογές και περιπτώσεις χρήσης
- Ευρωπαϊκός τύπος έναντι υποσταθμού αμερικανικού τύπου
- Πώς να επιλέξετε τον σωστό υποσταθμό ευρωπαϊκού τύπου
- Θέματα εγκατάστασης και συντήρησης
- Μελλοντικές τάσεις και ενσωμάτωση Smart Grid
- Συχνές Ερωτήσεις (FAQ)
1. Τι είναι ένας υποσταθμός ευρωπαϊκού τύπου;

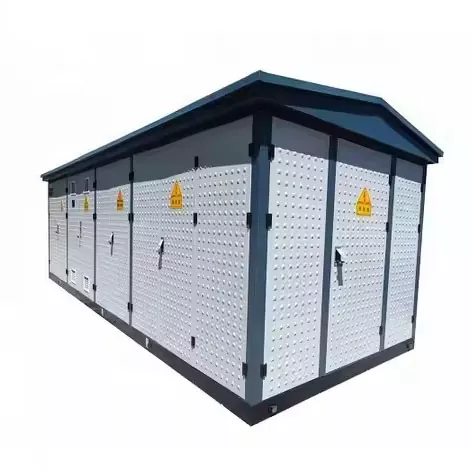

A Υποσταθμός Ευρωπαϊκού Τύπουείναι ένας πλήρως κλειστός, προκατασκευασμένος υποσταθμός σχεδιασμένα σύμφωνα με ευρωπαϊκά πρότυπα (όπως τα πρότυπα IEC). Σε αντίθεση με το συμβατικό ανοιχτό στους υποσταθμούς, αυτός ο τύπος διαθέτει μεταλλικό ή τσιμεντένιο περίβλημα που στεγάζει όλα τα κρίσιμα ηλεκτρικά εξαρτήματα σε χωριστά διαμερίσματα.
Συνήθως, ένας Ευρωπαϊκός Υποσταθμός Τύπου ενσωματώνει:
- Κύρια μονάδα δακτυλίου υψηλής τάσης (RMU)
- Μετασχηματιστής διανομής (βυθισμένος σε λάδι ή ξηρού τύπου)
- Πίνακες διανομής και διανομής χαμηλής τάσης
Υιοθετώντας έναν συμπαγή και αρθρωτό σχεδιασμό, ο Ευρωπαϊκός Υποσταθμός Τύπου είναι ιδανικός για εγκαταστάσεις όπου ο χώρος, η ασφάλεια και η αισθητική είναι κρίσιμοι παράγοντες, όπως τα κέντρα των πόλεων, κατοικημένες περιοχές και βιομηχανικά πάρκα.
2. Πώς λειτουργεί ένας υποσταθμός ευρωπαϊκού τύπου;
Η αρχή λειτουργίας ενός Ευρωπαϊκού Υποσταθμού Τύπου βασίζεται στην αποτελεσματική μετατροπή τάσης και ασφαλής διανομή ρεύματος. Η ηλεκτρική ενέργεια υψηλής τάσης (συνήθως 10kV, 11kV, 20kV ή 35kV) είναι τροφοδοτείται στον υποσταθμό μέσω του RMU.
Το RMU ελέγχει, προστατεύει και απομονώνει την εισερχόμενη ισχύ πριν φτάσει στον μετασχηματιστή. Στη συνέχεια, ο μετασχηματιστής μειώνει την τάση σε ένα χρησιμοποιήσιμο επίπεδο χαμηλής τάσης, συνήθως 400 V ή 690V, το οποίο διανέμεται μέσω του διακόπτη χαμηλής τάσης στους τελικούς χρήστες.
- Η ισχύς υψηλής τάσης εισέρχεται στο διαμέρισμα RMU
- Οι λειτουργίες προστασίας και μεταγωγής διασφαλίζουν την ασφάλεια
- Ο μετασχηματιστής μετατρέπει την υψηλή τάση σε χαμηλή τάση
- Ο πίνακας χαμηλής τάσης κατανέμει την ισχύ στα φορτία
Κάθε διαμέρισμα είναι φυσικά διαχωρισμένο, μειώνοντας σημαντικά τον κίνδυνο βλάβης διάδοση και βελτίωση της λειτουργικής ασφάλειας.
3. Κύρια εξαρτήματα και δομή
Ένας Ευρωπαϊκός Υποσταθμός Τύπου ακολουθεί μια τυποποιημένη διαμερισματική διάταξη. Παρακάτω είναι ένα απλοποιημένο επισκόπηση της εσωτερικής δομής του:
| Διαμέρισμα | Κύριος Εξοπλισμός | Λειτουργία |
|---|---|---|
| Διαμέρισμα υψηλής τάσης | Κύρια μονάδα δακτυλίου (RMU) | Εναλλαγή, προστασία και απομόνωση |
| Διαμέρισμα μετασχηματιστή | Μετασχηματιστής λαδιού ή ξηρού τύπου | Πτώση τάσης |
| Διαμέρισμα χαμηλής τάσης | Διακόπτης LV | Κατανομή και έλεγχος ισχύος |
Αυτός ο αρθρωτός σχεδιασμός επιτρέπει την εύκολη προσαρμογή και διασφαλίζει τη συμμόρφωση με τα διεθνή πρότυπα ασφάλειας και απόδοσης.
4. Βασικά Χαρακτηριστικά Υποσταθμού Ευρωπαϊκού Τύπου
- Πλήρως κλειστή και διαμερισματική δομή
- Υψηλό επίπεδο λειτουργικής ασφάλειας
- Συμπαγές αποτύπωμα για εγκαταστάσεις που εξοικονομούν χώρο
- Ισχυρή αντοχή στις περιβαλλοντικές συνθήκες
- Συμμόρφωση με τα πρότυπα IEC και τα ευρωπαϊκά πρότυπα
Αυτά τα χαρακτηριστικά καθιστούν τον Ευρωπαϊκό Υποσταθμό Τύπου μια αξιόπιστη επιλογή για μακροχρόνια ισχύ έργα διανομής.
5. Πλεονεκτήματα σε σύγκριση με τους παραδοσιακούς υποσταθμούς
Σε σύγκριση με τους συμβατικούς ανοικτούς ή ημι-ανοικτούς υποσταθμούς, ένας Ευρωπαϊκός Υποσταθμός Τύπου προσφέρει σημαντικά πλεονεκτήματα:
- Βελτιωμένη ασφάλεια προσωπικού λόγω κλειστού σχεδιασμού
- Μειωμένος χρόνος εγκατάστασης και πολιτικών εργασιών
- Χαμηλότερες απαιτήσεις συντήρησης
- Βελτιωμένη οπτική εμφάνιση για αστικές περιοχές
Αυτά τα οφέλη μεταφράζονται σε χαμηλότερο κόστος κύκλου ζωής και υψηλότερη λειτουργική αξιοπιστία.
6. Κοινές εφαρμογές και περιπτώσεις χρήσης
Οι Ευρωπαϊκοί Υποσταθμοί Τύπου χρησιμοποιούνται ευρέως σε διάφορους τομείς:
- Αστικά δίκτυα διανομής ηλεκτρικής ενέργειας
- Βιομηχανικές εγκαταστάσεις και εργοστάσια
- Έργα ανανεώσιμων πηγών ενέργειας όπως αιολικά και ηλιακά πάρκα
- Εμπορικά συγκροτήματα και κέντρα δεδομένων
- Έργα υποδομής συμπεριλαμβανομένων των σιδηροδρόμων και των αεροδρομίων
Για πιο λεπτομερείς προδιαγραφές προϊόντων, μπορείτε να ανατρέξετε στο European Type Substation byΛουγκάο.
7. Υποσταθμός Ευρωπαϊκού Τύπου έναντι Αμερικάνικου Τύπου
| Αποψη | Υποσταθμός Ευρωπαϊκού Τύπου | Υποσταθμός Αμερικανικού Τύπου |
|---|---|---|
| Δομή | Διαμερισματικά | Ενσωματωμένος τύπος δεξαμενής |
| Επίπεδο Ασφαλείας | Πολύ ψηλά | Μέτριος |
| Συντήρηση | Εύκολο και ευέλικτο | Πιο πολύπλοκο |
| Εφαρμογή | Αστικές και βιομηχανικές | Αγροτική και επικεντρωμένη στη χρησιμότητα |
8. Πώς να επιλέξετε τον σωστό υποσταθμό ευρωπαϊκού τύπου
Όταν επιλέγετε έναν υποσταθμό ευρωπαϊκού τύπου, λάβετε υπόψη τους ακόλουθους παράγοντες:
- Απαιτήσεις ονομαστικής τάσης και χωρητικότητας
- Περιβάλλον εγκατάστασης και περιορισμοί χώρου
- Μέθοδος ψύξης και τύπος μετασχηματιστή
- Συμμόρφωση με τα τοπικά πρότυπα
- Εμπειρία προμηθευτή και τεχνική υποστήριξη
Η συνεργασία με έναν έμπειρο κατασκευαστή όπως η Lugao εξασφαλίζει εξατομικευμένες λύσεις και αξιόπιστη εξυπηρέτηση μετά την πώληση.
9. Θέματα εγκατάστασης και συντήρησης
Οι υποσταθμοί Ευρωπαϊκού Τύπου έχουν σχεδιαστεί για εύκολη εγκατάσταση και χαμηλή συντήρηση. Οι περισσότερες μονάδες είναι εργοστασιακά ελεγμένα και παραδίδονται έτοιμες για επιτόπια σύνδεση, μειώνοντας σημαντικά χρόνος έναρξης λειτουργίας.
Η τακτική συντήρηση συνήθως περιλαμβάνει οπτικές επιθεωρήσεις, καθαρισμό και περιοδικές ηλεκτρικές συσκευές δοκιμές για την εξασφάλιση μακροπρόθεσμης αξιοπιστίας.
10. Μελλοντικές τάσεις και ενσωμάτωση Smart Grid
Με την ταχεία ανάπτυξη των έξυπνων δικτύων, οι Ευρωπαϊκοί Υποσταθμοί Τύπου γίνονται όλο και περισσότερο εξοπλισμένο με έξυπνα συστήματα παρακολούθησης και αυτοματισμού. Αυτές οι τεχνολογίες επιτρέπουν συλλογή δεδομένων σε πραγματικό χρόνο, τηλεχειρισμός και προγνωστική συντήρηση.
Καθώς τα ενεργειακά συστήματα εξελίσσονται, ο Ευρωπαϊκός Υποσταθμός Τύπου θα συνεχίσει να διαδραματίζει βασικό ρόλο κατασκευή ανθεκτικών και αποδοτικών δικτύων ηλεκτρικής ενέργειας.
Συχνές Ερωτήσεις (FAQ)
Ε1: Είναι ένας υποσταθμός ευρωπαϊκού τύπου κατάλληλος για εγκατάσταση σε εξωτερικό χώρο;
Ναι, έχει σχεδιαστεί τόσο για εσωτερικές όσο και για εξωτερικές εφαρμογές, με στιβαρά περιβλήματα που προστασία από τις σκληρές περιβαλλοντικές συνθήκες.
Ε2: Ποια πρότυπα ακολουθεί ένας Ευρωπαϊκός Υποσταθμός Τύπου;
Συνήθως συμμορφώνεται με τα πρότυπα IEC και τους σχετικούς ευρωπαϊκούς κανονισμούς.
Ε3: Μπορεί ένας Υποσταθμός Ευρωπαϊκού Τύπου να προσαρμοστεί;
Απολύτως. Κατασκευαστές όπως η Lugao προσφέρουν ευέλικτες διαμορφώσεις με βάση το έργο απαιτήσεις.
Σύναψη
Η κατανόηση του τι είναι ένας Ευρωπαϊκός Υποσταθμός Τύπου και πώς λειτουργεί είναι απαραίτητη για την κατασκευή τεκμηριωμένες αποφάσεις σε σύγχρονα έργα διανομής ηλεκτρικής ενέργειας. Ο συμπαγής σχεδιασμός του, η υψηλή ασφάλεια επίπεδο και προσαρμοστικότητα το καθιστούν ιδανική λύση για το σημερινό απαιτητικό ενεργειακό τοπίο.
Εάν σχεδιάζετε ένα έργο διανομής ρεύματος ή αναζητάτε έναν αξιόπιστο Ευρωπαϊκό Τύπο Ο προμηθευτής υποσταθμού, Lugao είναι έτοιμος να σας υποστηρίξει με επαγγελματικές λύσεις. Νιώστε ελεύθεροι ναεπικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου σας και να λάβετε ειδικό καθοδήγηση προσαρμοσμένη στις ανάγκες σας.
