Τι κάνει έναν μετασχηματιστή ξηρού τύπου τη σωστή επιλογή για ασφαλέστερη κατανομή ισχύος;

Κατανόηση του ρόλου ενός μετασχηματιστή ξηρού τύπου

A Μετασχηματιστής ξηρού τύπουείναι ένας μετασχηματιστής ισχύος που χρησιμοποιεί αέρα και στερεά μονωτικά υλικά αντί για μονωτικό λάδι για ψύξη και ηλεκτρική μόνωση. Με απλά λόγια, αλλάζει τάση από το ένα επίπεδο στο άλλο αποφεύγοντας τη διαρροή λαδιού, το φορτίο πυρκαγιάς και τους περιβαλλοντικούς κινδύνους που σχετίζονται με τον εξοπλισμό γεμάτο λάδι. Αυτό το καθιστά μια προτιμώμενη επιλογή για εσωτερικούς χώρους και έργα ευαίσθητα στην ασφάλεια.

Στη σύγχρονη διανομή ρεύματος, ένας μετασχηματιστής δεν αντιμετωπίζεται πλέον ως μια κρυφή βοηθητική συσκευή που χρειάζεται μόνο να «λειτουργήσει με κάποιο τρόπο». Επηρεάζει την ασφάλεια του κτιρίου, την απώλεια ενέργειας, το επίπεδο θορύβου, τον προγραμματισμό συντήρησης, τη διάταξη δαπέδου, ακόμη και την έγκριση του έργου. Για αγοραστές που διαχειρίζονται εμπορικά συγκροτήματα, εργοστάσια, νοσοκομεία, σχολεία, σιδηροδρομικές εγκαταστάσεις ή κέντρα δεδομένων, ο λάθος μετασχηματιστής μπορεί να δημιουργήσει μακροπρόθεσμα προβλήματα που είναι δαπανηρά να επιδιορθωθούν μετά την εγκατάσταση.

Εδώ είναι πολύτιμο ένα διάλυμα ξηρού τύπου. Δεδομένου ότι δεν βασίζεται σε μονωτικό λάδι, μπορεί να εγκατασταθεί πιο κοντά σε κέντρα φόρτωσης, συμβάλλοντας στη μείωση του μήκους του καλωδίου και της απώλειας διανομής. Η συμπαγής δομή του καθιστά επίσης ευκολότερη τη χρήση σε υπόγεια, δωμάτια εξοπλισμού, πολυώροφα κτίρια και άλλους χώρους όπου ο χώρος ελέγχεται προσεκτικά.

Lugao Power Co., Ltdπαρέχει λύσεις μετασχηματιστών ξηρού τύπου σχεδιασμένες για σταθερή μετατροπή ισχύος, πυρασφαλή λειτουργία και μακροπρόθεσμη αξιοπιστία σε εμπορικές, βιομηχανικές εφαρμογές και εφαρμογές υποδομής. Για τους αγοραστές έργων, ο στόχος δεν είναι απλώς η αγορά ενός μετασχηματιστή. Ο πραγματικός στόχος είναι να επιλέξετε εξοπλισμό που μπορεί να λειτουργεί με ασφάλεια υπό ημερήσιο φορτίο, να χειρίζεται τις διακυμάνσεις του δικτύου και να μειώνει τους κινδύνους συντήρησης που μπορούν να αποφευχθούν κατά τη διάρκεια ζωής του.

Κοινά σημεία πόνου αγοραστή πριν από την επιλογή μετασχηματιστή

Πολλοί αγοραστές μετασχηματιστών ξεκινούν με μια ερώτηση: "Τι χωρητικότητα χρειάζομαι;" Η χωρητικότητα είναι σημαντική, αλλά είναι μόνο ένα μέρος της απόφασης. Σε πραγματικά έργα, συχνά συμβαίνουν λάθη αγοράς επειδή ο αγοραστής εστιάζει πρώτα στην τιμή και στη συνέχεια στην τεχνική καταλληλότητα.

Το πιο κοινό σημείο πόνου είναι η ασφάλεια. Σε νοσοκομεία, εμπορικά κέντρα, πύργους γραφείων, κέντρα δεδομένων και δημόσια κτίρια, η βλάβη του μετασχηματιστή δεν είναι μόνο ένα ζήτημα εξοπλισμού. Μπορεί να διακόψει κρίσιμες λειτουργίες, να επηρεάσει άτομα μέσα στο κτίριο και να δημιουργήσει κινδύνους πυρκαγιάς ή εκκένωσης. ΕΝΑΜετασχηματιστής ξηρού τύπουβοηθά στη μείωση αυτών των ανησυχιών επειδή εξαλείφει τη διαρροή λαδιού και μειώνει τον κίνδυνο πυρκαγιάς που συνδέεται με εύφλεκτο μονωτικό υγρό.

Το δεύτερο σημείο πόνου είναι η συντήρηση. Οι μετασχηματιστές βυθισμένοι στο λάδι ενδέχεται να απαιτούν επιθεώρηση λαδιού, ελέγχους διαρροών, φιλτράρισμα λαδιού και περισσότερη προσοχή στις συνθήκες στεγανοποίησης. Οι μετασχηματιστές ξηρού τύπου είναι συνήθως ευκολότεροι στη συντήρηση επειδή η μόνωση και η δομή ψύξης τους είναι πιο άμεσες. Για εγκαταστάσεις με περιορισμένο προσωπικό συντήρησης, αυτό το πλεονέκτημα αποκτά νόημα με την πάροδο του χρόνου.

Το τρίτο σημείο πόνου είναι το περιβάλλον εγκατάστασης. Δεν έχει κάθε έργο μια μεγάλη υπαίθρια αυλή μετασχηματιστή. Πολλά αστικά έργα χρειάζονται εξοπλισμό εγκατεστημένο σε εσωτερικούς, υπόγειους χώρους ή κοντά στο κέντρο φόρτωσης. Σε αυτές τις περιπτώσεις, οι αγοραστές πρέπει να εξετάσουν τον εξαερισμό, το επίπεδο ήχου, την προστασία του περιβλήματος, την αύξηση της θερμοκρασίας και την ασφαλή απόσταση.

Το τέταρτο σημείο πόνου είναι το συνολικό κόστος. Ένας μετασχηματιστής με χαμηλότερη τιμή αγοράς μπορεί να δημιουργήσει μεγαλύτερες απώλειες, υψηλότερη πίεση συντήρησης ή μικρότερη διάρκεια ζωής. Μια καλύτερη απόφαση αγοράς θα πρέπει να λάβει υπόψη την ενεργειακή απόδοση, την κατηγορία μόνωσης, τις αναφορές δοκιμών, την ποιότητα κατασκευής και την υποστήριξη μετά την πώληση.

• Ο μετασχηματιστής θα εγκατασταθεί σε εσωτερικό ή εξωτερικό χώρο;
• Είναι η πυρασφάλεια σημαντική απαίτηση του έργου;
• Είναι ο χώρος εγκατάστασης καθαρός, σκονισμένος, υγρός ή διαβρωτικός;
• Το κτίριο έχει αυστηρά όρια θορύβου;
• Θα αυξηθεί το φορτίο τα επόμενα χρόνια;
• Το έργο απαιτεί περιέλιξη χαλκού, περιέλιξη αλουμινίου ή συγκεκριμένο σχέδιο περιβλήματος;

Πώς λειτουργεί ένας μετασχηματιστής ξηρού τύπου

A Μετασχηματιστής ξηρού τύπουλειτουργεί μέσω ηλεκτρομαγνητικής επαγωγής. Το πρωτεύον τύλιγμα λαμβάνει ηλεκτρική ενέργεια σε ένα επίπεδο τάσης και ο μαγνητικός πυρήνας μεταφέρει αυτήν την ενέργεια στο δευτερεύον τύλιγμα σε άλλο επίπεδο τάσης. Ο πυρήνας, η περιέλιξη, το σύστημα μόνωσης και η δομή ψύξης επηρεάζουν την απόδοση.

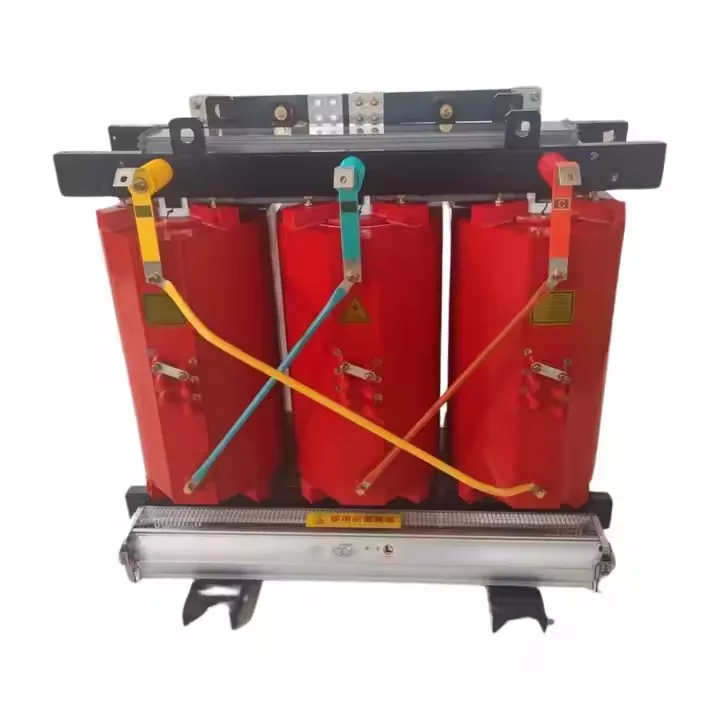

Σε αντίθεση με τους μετασχηματιστές βυθισμένου σε λάδι, οι μετασχηματιστές ξηρού τύπου χρησιμοποιούν κυκλοφορία αέρα και στερεά μόνωση. Πολλοί μετασχηματιστές ξηρού τύπου χυτής ρητίνης χρησιμοποιούν εποξική ρητίνη για να εγκλωβίσουν τις περιελίξεις, βελτιώνοντας την αντοχή στην υγρασία, τη μηχανική αντοχή και τη σταθερότητα της μόνωσης. Η μέθοδος ψύξης μπορεί να είναι ψύξη με φυσικό αέρα ή εξαναγκασμένη ψύξη με αέρα, ανάλογα με το φορτίο και τις απαιτήσεις σχεδιασμού.

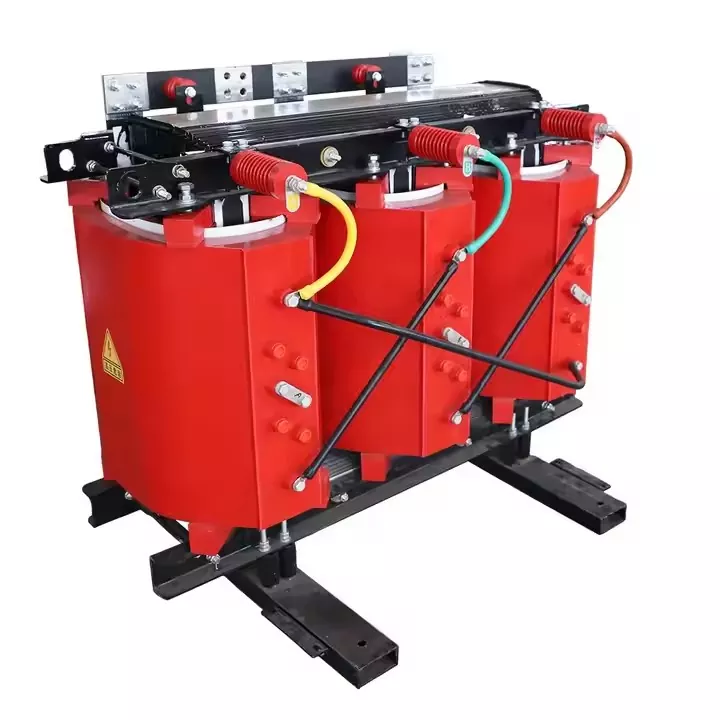

Η φυσική ψύξη αέρα είναι συχνά κατάλληλη για τυπικές συνθήκες φορτίου. Η εξαναγκασμένη ψύξη αέρα χρησιμοποιεί ανεμιστήρες για να αυξήσει τη διάχυση θερμότητας και μπορεί να επιτρέψει στον μετασχηματιστή να διαχειριστεί υψηλότερη ζήτηση προσωρινού φορτίου. Για τους αγοραστές, αυτό σημαίνει ότι ο σχεδιασμός ψύξης θα πρέπει να ταιριάζει με το πραγματικό περιβάλλον λειτουργίας αντί να επιλέγεται τυχαία.

Η κατηγορία μόνωσης είναι επίσης σημαντική. Τα συστήματα μόνωσης κλάσης F και κατηγορίας Η συνήθως εξετάζονται για μετασχηματιστές ξηρού τύπου, ανάλογα με την αύξηση της θερμοκρασίας και τις απαιτήσεις εφαρμογής. Ένα σωστά σχεδιασμένο σύστημα μόνωσης υποστηρίζει σταθερή λειτουργία, μειώνει τον κίνδυνο γήρανσης και συμβάλλει στην παράταση της διάρκειας ζωής.

Μετασχηματιστής ξηρού τύπου έναντι μετασχηματιστή βυθισμένου σε λάδι

Τόσο οι μετασχηματιστές ξηρού τύπου όσο και οι μετασχηματιστές βυθισμένου σε λάδι χρησιμοποιούνται ευρέως στη διανομή ισχύος. Καμία επιλογή δεν είναι αυτόματα «καλύτερη» σε κάθε περίπτωση. Η σωστή επιλογή εξαρτάται από τη χωρητικότητα, τη θέση εγκατάστασης, τις απαιτήσεις ασφάλειας, τις συνθήκες συντήρησης και τον προϋπολογισμό του έργου.

Εάν το έργο σας βρίσκεται σε ένα κτίριο όπου η πυρασφάλεια, η καθαρή λειτουργία και η συμπαγής εγκατάσταση αποτελούν προτεραιότητα, αΜετασχηματιστής ξηρού τύπουείναι συχνά η πιο πρακτική επιλογή. Εάν το έργο απαιτεί πολύ μεγάλη υπαίθρια χωρητικότητα και έχει επαρκή χώρο για περιορισμό και συντήρηση λαδιού, μπορεί επίσης να εξεταστεί το ενδεχόμενο δημιουργίας μετασχηματιστή βυθισμένου σε λάδι.

Τα καλύτερα σενάρια εφαρμογής

Οι μετασχηματιστές ξηρού τύπου χρησιμοποιούνται ευρέως επειδή ταιριάζουν στις ανάγκες των σύγχρονων αστικών και βιομηχανικών συστημάτων ισχύος. Ο σχεδιασμός τους χωρίς λάδι τα καθιστά κατάλληλα για μέρη όπου η ασφάλεια, η αξιοπιστία και η περιβαλλοντική καθαριότητα έχουν σημασία.

Σε εμπορικά κτίρια, ένας μετασχηματιστής ξηρού τύπου μπορεί να εγκατασταθεί κοντά στο κέντρο φόρτωσης, μειώνοντας την απόσταση του καλωδίου χαμηλής τάσης και υποστηρίζοντας την αποτελεσματική διανομή. Στα νοσοκομεία, ο μετασχηματιστής πρέπει να υποστηρίζει σταθερή ισχύ για φωτισμό, ιατρικό εξοπλισμό, συστήματα εξαερισμού και κυκλώματα έκτακτης ανάγκης. Στα κέντρα δεδομένων, η συνέχεια του ρεύματος και η ασφάλεια είναι κρίσιμες γιατί ακόμη και σύντομες διακοπές μπορούν να προκαλέσουν μεγάλες λειτουργικές απώλειες.

Στα εργοστάσια, αΜετασχηματιστής ξηρού τύπουμπορεί να εξυπηρετεί γραμμές παραγωγής, κινητήρες, συστήματα ελέγχου και πίνακες διανομής συνεργείων. Για σχολεία, μουσεία, ξενοδοχεία, αεροδρόμια και σιδηροδρομικούς σταθμούς, τα βασικά οφέλη είναι η χαμηλή συντήρηση, ο μειωμένος κίνδυνος πυρκαγιάς και η ευκολότερη ενσωμάτωση στα κτιριακά συστήματα.

• Κέντρα δεδομένων:σταθερός μετασχηματισμός τάσης για ευαίσθητη ψηφιακή υποδομή.
• Νοσοκομεία:ασφαλέστερη διανομή ρεύματος σε εσωτερικούς χώρους για κρίσιμα περιβάλλοντα.
• Εμπορικά κτίρια:συμπαγής εγκατάσταση με μειωμένες ανησυχίες ασφάλειας που σχετίζονται με το λάδι.
• Βιομηχανικές εγκαταστάσεις:αξιόπιστη παροχή ρεύματος για μηχανήματα και συστήματα παραγωγής.
• Σχολεία και δημόσια κτίρια:ασφαλέστερη λειτουργία όπου η πυκνότητα ανθρώπων είναι υψηλή.
• Αστικοί υποσταθμοί:κατανομή ενέργειας εξοικονόμησης χώρου σε έργα πυκνής πόλης.

Πώς να επιλέξετε τον σωστό μετασχηματιστή ξηρού τύπου

Η επιλογή του σωστού μετασχηματιστή ξεκινά με τον υπολογισμό του φορτίου. Η ονομαστική χωρητικότητα θα πρέπει να ταιριάζει με την πραγματική ζήτηση ισχύος, αφήνοντας εύλογο περιθώριο για μελλοντική επέκταση. Το υπερβολικό μέγεθος μπορεί να αυξήσει το κόστος και να μειώσει την απόδοση σε λειτουργία με ελαφρύ φορτίο. Το μικρότερο μέγεθος μπορεί να προκαλέσει υπερθέρμανση, αστάθεια τάσης και μειωμένη διάρκεια ζωής.

Το επίπεδο τάσης είναι μια άλλη βασική απαίτηση. Οι αγοραστές πρέπει να επιβεβαιώσουν την κύρια τάση, τη δευτερεύουσα τάση, τη συχνότητα, τον αριθμό φάσης, την ομάδα διανυσμάτων, το εύρος κτυπήματος και τη μέθοδο γείωσης του συστήματος. Αυτές οι λεπτομέρειες θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή, επειδή ο σχεδιασμός του μετασχηματιστή πρέπει να ταιριάζει με το ηλεκτρικό σύστημα.

Το περιβάλλον εγκατάστασης θα πρέπει επίσης να καθοδηγεί την επιλογή. Ένας καθαρός εσωτερικός ηλεκτρικός χώρος μπορεί να απαιτεί διαφορετικό περίβλημα από ένα σκονισμένο εργαστήριο ή ένα υγρό υπόγειο. Ο εξαερισμός πρέπει να σχεδιάζεται προσεκτικά επειδή οι μετασχηματιστές ξηρού τύπου απελευθερώνουν θερμότητα απευθείας στον περιβάλλοντα αέρα. Εάν η ροή αέρα είναι κακή, η αύξηση της θερμοκρασίας μπορεί να γίνει πρόβλημα ακόμα και όταν ο ίδιος ο μετασχηματιστής είναι καλά σχεδιασμένος.

Το επίπεδο θορύβου δεν πρέπει να αγνοηθεί. Σε εμπορικά κτίρια, νοσοκομεία, σχολεία και εγκαταστάσεις υποστήριξης κατοικιών, το βουητό του μετασχηματιστή μπορεί να γίνει παράπονο εάν εγκατασταθεί εξοπλισμός κοντά σε κατειλημμένες περιοχές. Οι αγοραστές θα πρέπει να συζητήσουν τις απαιτήσεις στάθμης ήχου με τον κατασκευαστή πριν παραγγείλουν.

Παράγοντες ποιότητας που δεν πρέπει να αγνοούνται

Ένας μετασχηματιστής μπορεί να φαίνεται απλός από έξω, αλλά η εσωτερική του ποιότητα καθορίζει τη μακροπρόθεσμη απόδοση. Το υλικό πυρήνα, η διαδικασία περιέλιξης, η επεξεργασία μόνωσης, η ποιότητα χύτευσης, η ακρίβεια συναρμολόγησης και ο έλεγχος δοκιμών επηρεάζουν την απόδοση και την αξιοπιστία.

Ο υψηλής ποιότητας χάλυβας πυριτίου βοηθά στη μείωση της απώλειας πυρήνα. Ο σωστός σχεδιασμός περιέλιξης βελτιώνει τη μηχανική αντοχή και την αντίσταση βραχυκυκλώματος. Η αξιόπιστη χύτευση ρητίνης βοηθά στην προστασία της περιέλιξης από την υγρασία, τη σκόνη και την περιβαλλοντική καταπόνηση. Μια σταθερή δομή σύσφιξης μειώνει τους κραδασμούς και τον θόρυβο. Αυτές οι λεπτομέρειες μπορεί να μην είναι ορατές μετά την εγκατάσταση, αλλά γίνονται εμφανείς κατά τη διάρκεια των ετών λειτουργίας.

Οι αγοραστές θα πρέπει επίσης να ελέγξουν τα δοκιμαστικά στοιχεία. Οι συνήθεις δοκιμές μπορεί να περιλαμβάνουν μέτρηση λόγου τάσης, μέτρηση αντίστασης περιέλιξης, δοκιμή αντίστασης μόνωσης, δοκιμή αντοχής σε συχνότητα ισχύος, δοκιμή απώλειας χωρίς φορτίο, δοκιμή απώλειας φορτίου και επαλήθευση αύξησης θερμοκρασίας όταν απαιτείται. Για μεγαλύτερα ή πιο απαιτητικά έργα, ενδέχεται να ζητηθούν πρόσθετες αναφορές δοκιμών.

Lugao Power Co., Ltdεστιάζει στην παραγωγή μετασχηματιστών ξηρού τύπου για έργα που απαιτούν ασφαλή λειτουργία, αξιόπιστη απόδοση και πρακτική τεχνική υποστήριξη. Για τους διεθνείς αγοραστές, η επικοινωνία του κατασκευαστή είναι επίσης σημαντική. Η σαφής τεχνική επιβεβαίωση πριν από την παραγωγή μπορεί να αποτρέψει καθυστερήσεις, αναντιστοιχίες και δαπανηρές τροποποιήσεις τοποθεσίας.

Θέματα εγκατάστασης και συντήρησης

Ακόμα και το καλύτεροΜετασχηματιστής ξηρού τύπουχρειάζεται σωστή εγκατάσταση. Ο χώρος του μετασχηματιστή θα πρέπει να διαθέτει αρκετό αερισμό, ασφαλή χώρο, καθαρό περιβάλλον και κατάλληλη δρομολόγηση καλωδίων. Οι διαδρομές εισόδου και εξόδου αέρα δεν πρέπει να είναι φραγμένες. Εάν ο μετασχηματιστής είναι εγκατεστημένος σε ένα περίβλημα, το περίβλημα πρέπει να υποστηρίζει την απαγωγή θερμότητας αντί να παγιδεύει ζεστό αέρα γύρω από τις περιελίξεις.

Κατά τη λειτουργία, η συντήρηση είναι γενικά απλή. Οι ομάδες εγκαταστάσεων θα πρέπει να επιθεωρούν τη συσσώρευση σκόνης, τη στεγανότητα του τερματικού, τον ασυνήθιστο ήχο, την κατάσταση του ανεμιστήρα εάν χρησιμοποιείται εξαναγκασμένη ψύξη αέρα, την κατάσταση του ελεγκτή θερμοκρασίας και τα σημάδια υπερθέρμανσης. Σε περιβάλλοντα με σκόνη, ο καθαρισμός θα πρέπει να προγραμματίζεται πιο συχνά, επειδή η σκόνη μπορεί να επηρεάσει τη μόνωση και την απόδοση ψύξης.

Η παρακολούθηση φορτίου είναι επίσης χρήσιμη. Εάν ο μετασχηματιστής λειτουργεί συχνά σχεδόν σε πλήρη χωρητικότητα, ο αγοραστής θα πρέπει να ελέγξει εάν η αρχική χωρητικότητα εξακολουθεί να ταιριάζει με τη ζήτηση της εγκατάστασης. Πολλά κτίρια προσθέτουν εξοπλισμό με την πάροδο του χρόνου και ο μετασχηματιστής μπορεί τελικά να μεταφέρει περισσότερο φορτίο από αυτό που είχε αρχικά προγραμματιστεί.

• Διατηρείτε το δωμάτιο του μετασχηματιστή στεγνό, καθαρό και καλά αεριζόμενο.
• Μην φράζετε τα κανάλια αέρα ή τα ανοίγματα εξαερισμού του περιβλήματος.
• Ελέγχετε τακτικά τις συσκευές ελέγχου θερμοκρασίας.
• Επιθεωρήστε τους ανεμιστήρες εάν ο μετασχηματιστής χρησιμοποιεί εξαναγκασμένη ψύξη αέρα.
• Αφαιρέστε τη σκόνη προσεκτικά σύμφωνα με τις διαδικασίες συντήρησης.
• Παρακολουθήστε για μη φυσιολογικό θόρυβο, μυρωδιά, υπερθέρμανση ή αποχρωματισμό.
• Καταγράψτε τις αλλαγές φορτίου για να αποτρέψετε τη μακροχρόνια λειτουργία υπερφόρτωσης.

Συχνές ερωτήσεις σχετικά με τον μετασχηματιστή ξηρού τύπου

Τελικές Σκέψεις

A Μετασχηματιστής ξηρού τύπουείναι συχνά η σωστή επιλογή όταν ένα έργο χρειάζεται ασφαλέστερη διανομή ρεύματος σε εσωτερικούς χώρους, μειωμένο περιβαλλοντικό κίνδυνο, ευκολότερη συντήρηση και ευέλικτη εγκατάσταση. Είναι ιδιαίτερα πολύτιμο σε τοποθεσίες όπου οι άνθρωποι, ο εξοπλισμός και η ασφάλεια του κτιρίου πρέπει να προστατεύονται προσεκτικά.

Για τους αγοραστές, ο καλύτερος μετασχηματιστής δεν είναι πάντα το φθηνότερο μοντέλο σε ένα φύλλο προσφοράς. Η καλύτερη επιλογή είναι αυτή που ταιριάζει με το σύστημα τάσης, το προφίλ φορτίου, το περιβάλλον εγκατάστασης, τον στόχο απόδοσης, την απαίτηση ασφάλειας και την ικανότητα συντήρησης του έργου. Ένας επαγγελματίας προμηθευτής θα πρέπει να βοηθήσει στην αποσαφήνιση αυτών των λεπτομερειών πριν από την παραγωγή και όχι μετά την εμφάνιση προβλημάτων στο εργοτάξιο.

Lugao Power Co., Ltdκατανοεί ότι η αγορά μετασχηματιστή είναι μια μακροπρόθεσμη απόφαση. Είτε το έργο σας απαιτεί έναν συμπαγή μετασχηματιστή εσωτερικού χώρου, μια μονάδα διανομής χαμηλών απωλειών, έναν μετασχηματιστή ξηρού τύπου χυτής ρητίνης ή μια προσαρμοσμένη λύση για εμπορικές και βιομηχανικές εγκαταστάσεις, η προσεκτική τεχνική επιλογή μπορεί να προστατεύσει το ηλεκτρικό σας σύστημα για χρόνια.
